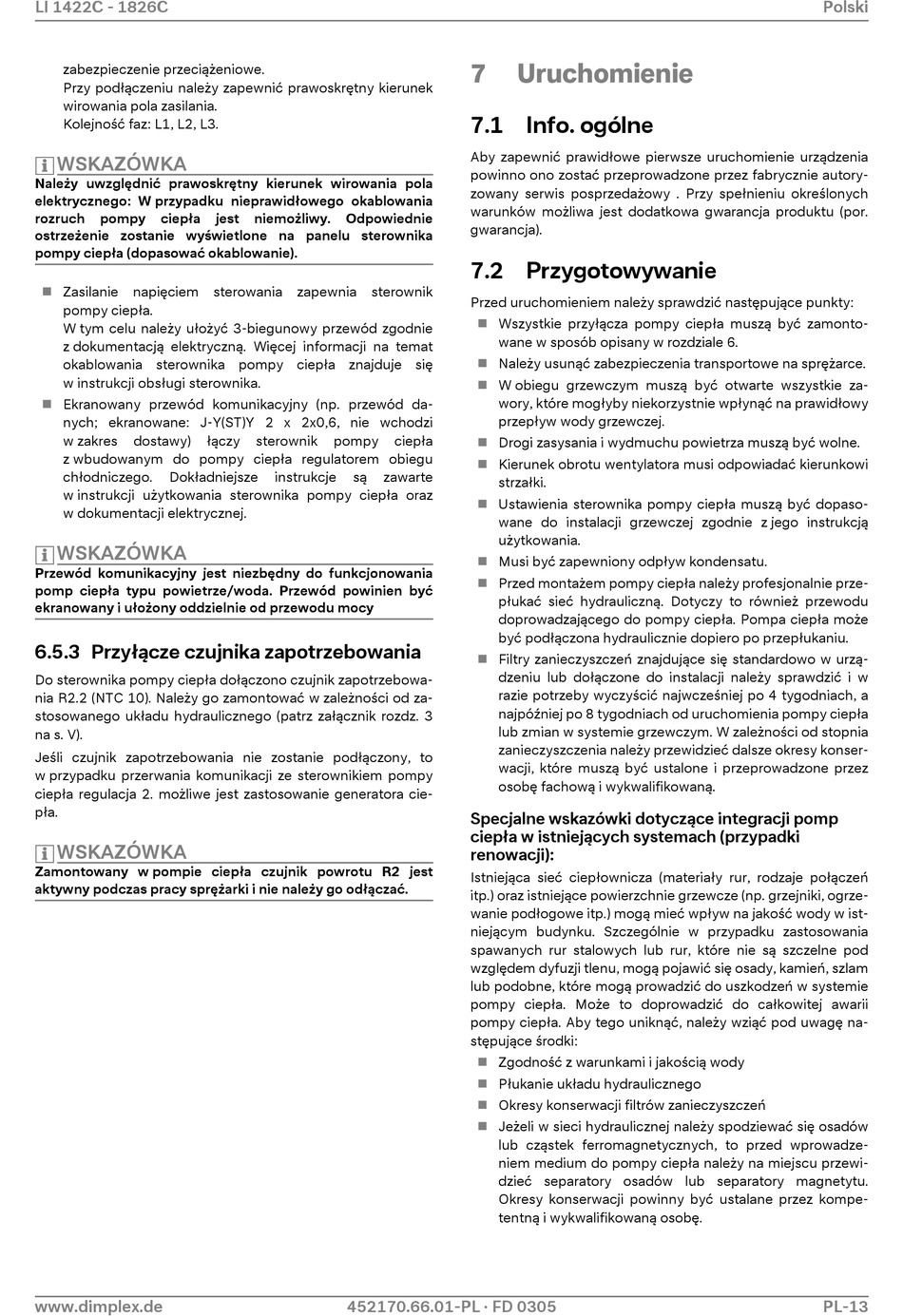

LI 1422C - 1826C
zabezpieczenie przeciążeniowe.
Przy podłączeniu należy zapewnić prawoskrętny kierunek
wirowania pola zasilania.
Kolejność faz: L1, L2, L3.
WSKAZÓWKA
Należy uwzględnić prawoskrętny kierunek wirowania pola
elektrycznego: W przypadku nieprawidłowego okablowania
rozruch pompy ciepła
ostrzeżenie zostanie wyświetlone na panelu sterownika
pompy ciepła (dopasować okablowanie).
 Zasilanie napięciem sterowania zapewnia sterownik
pompy ciepła.
W tym celu należy ułożyć 3-biegunowy przewód zgodnie
z dokumentacją elektryczną. Więcej informacji na temat
okablowania sterownika pompy ciepła znajduje się
w instrukcji obsługi sterownika.
 Ekranowany przewód komunikacyjny (np. przewód da-
nych; ekranowane: J-Y(ST)Y 2 x 2x0,6, nie wchodzi
w zakres dostawy)
z wbudowanym do pompy ciepła regulatorem obiegu
chłodniczego. Dokładniejsze
w instrukcji użytkowania sterownika pompy ciepła oraz
w dokumentacji elektrycznej.
WSKAZÓWKA
Przewód komunikacyjny jest niezbędny do funkcjonowania
pomp ciepła typu powietrze/woda. Przewód powinien być
ekranowany i ułożony oddzielnie od przewodu mocy
6.5.3 Przyłącze czujnika zapotrzebowania
Do sterownika pompy ciepła dołączono czujnik zapotrzebowa-
nia R2.2 (NTC 10). Należy go zamontować w zależności od za-
stosowanego układu hydraulicznego (patrz załącznik rozdz. 3
na s. V).
Jeśli czujnik zapotrzebowania nie zostanie podłączony, to
w przypadku przerwania komunikacji ze sterownikiem pompy
ciepła regulacja 2. możliwe jest zastosowanie generatora cie-
pła.
WSKAZÓWKA
Zamontowany w pompie ciepła czujnik powrotu R2 jest
aktywny podczas pracy sprężarki i nie należy go odłączać.
www.dimplex.de
jest niemożliwy. Odpowiednie
łączy sterownik pompy
instrukcje są
452170.66.01-PL · FD 0305
7

Uruchomienie

7.1 Info. ogólne
Aby zapewnić prawidłowe pierwsze uruchomienie urządzenia
powinno ono zostać przeprowadzone przez fabrycznie autory-
zowany serwis posprzedażowy . Przy spełnieniu określonych
warunków możliwa jest dodatkowa gwarancja produktu (por.
gwarancja).

7.2 Przygotowywanie

Przed uruchomieniem należy sprawdzić następujące punkty:
Wszystkie przyłącza pompy ciepła muszą być zamonto-

wane w sposób opisany w rozdziale 6.
 Należy usunąć zabezpieczenia transportowe na sprężarce.
W obiegu grzewczym muszą być otwarte wszystkie za-

wory, które mogłyby niekorzystnie wpłynąć na prawidłowy
przepływ wody grzewczej.
ciepła
Drogi zasysania i wydmuchu powietrza muszą być wolne.

 Kierunek obrotu wentylatora musi odpowiadać kierunkowi
zawarte
strzałki.
Ustawienia sterownika pompy ciepła muszą być dopaso-

wane do instalacji grzewczej zgodnie z jego instrukcją
użytkowania.
Musi być zapewniony odpływ kondensatu.

 Przed montażem pompy ciepła należy profesjonalnie prze-
płukać sieć hydrauliczną. Dotyczy to również przewodu
doprowadzającego do pompy ciepła. Pompa ciepła może
być podłączona hydraulicznie dopiero po przepłukaniu.
Filtry zanieczyszczeń znajdujące się standardowo w urzą-

dzeniu lub dołączone do instalacji należy sprawdzić i w
razie potrzeby wyczyścić najwcześniej po 4 tygodniach, a
najpóźniej po 8 tygodniach od uruchomienia pompy ciepła
lub zmian w systemie grzewczym. W zależności od stopnia
zanieczyszczenia należy przewidzieć dalsze okresy konser-
wacji, które muszą być ustalone i przeprowadzone przez
osobę fachową i wykwalifikowaną.
Specjalne wskazówki dotyczące integracji pomp
ciepła w istniejących systemach (przypadki
renowacji):
Istniejąca sieć ciepłownicza (materiały rur, rodzaje połączeń
itp.) oraz istniejące powierzchnie grzewcze (np. grzejniki, ogrze-
wanie podłogowe itp.) mogą mieć wpływ na jakość wody w ist-
niejącym budynku. Szczególnie w przypadku zastosowania
spawanych rur stalowych lub rur, które nie są szczelne pod
względem dyfuzji tlenu, mogą pojawić się osady, kamień, szlam
lub podobne, które mogą prowadzić do uszkodzeń w systemie
pompy ciepła. Może to doprowadzić do całkowitej awarii
pompy ciepła. Aby tego uniknąć, należy wziąć pod uwagę na-
stępujące środki:
 Zgodność z warunkami i jakością wody
Płukanie układu hydraulicznego

Okresy konserwacji filtrów zanieczyszczeń

 Jeżeli w sieci hydraulicznej należy spodziewać się osadów
lub cząstek ferromagnetycznych, to przed wprowadze-
niem medium do pompy ciepła należy na miejscu przewi-
dzieć separatory osadów lub separatory magnetytu.
Okresy konserwacji powinny być ustalane przez kompe-
tentną i wykwalifikowaną osobę.
Polski
PL-13
