3 Översikt
OBS!
■ Varnar för faror som kan leda till materialska‐
dor.
► Med åtgärderna kan man förhindra materia‐
lskador.
2.3 Symboler i texten
Denna symbol hänvisar till ett kapitel i
denna bruksanvisning.

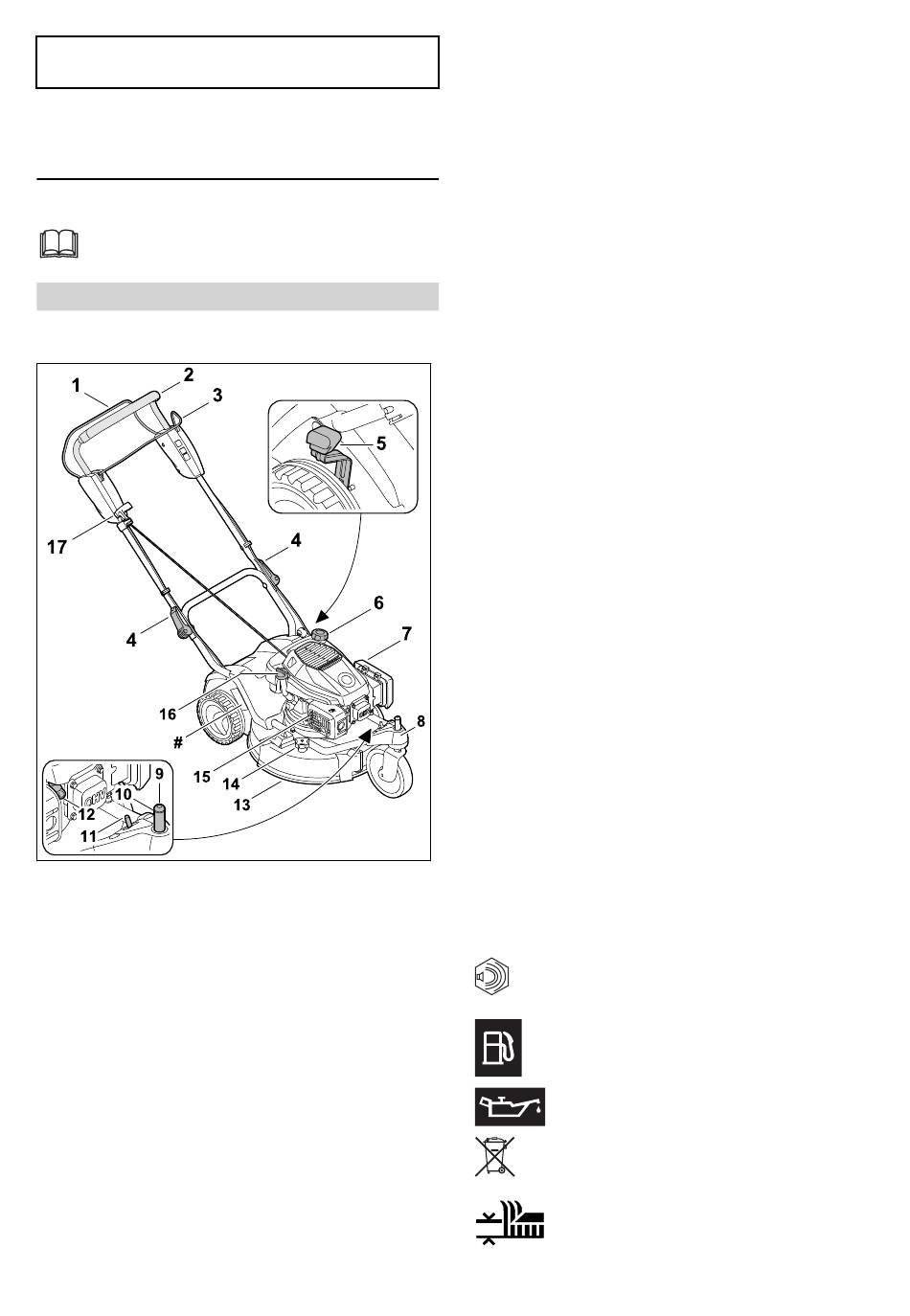

3 Översikt
3.1 Gräsklippare
1 Växelbygel för klippning
Växelbygeln används för att starta och stoppa
motorn.
2 Styre
Styret används för att hålla, styra och trans‐
portera gräsklipparen.
3 Växelbygel för drivning
Växelbygeln kopplar till och från drivningen.
4 Snabblås
Snabblåsspakarna klämmer fast styrhandta‐
get på hållarna och används för att fälla upp
eller ned styrhandtaget.
5 Spak för klipphöjd
Spaken används för att justera klipphöjden.
0478-111-9972-A
6 Bränsletanklock
Bränsletanklocket stänger öppningen för
påfyllning av bensin.
7 Filterlock
Filterlocket täcker luftfiltret.
8 Hjulgaffel
Hjulgaffeln används för transport och för att
justera den främre klipphöjden.
9 Svängaxel
Svängaxeln används för att justera klipphöj‐
den.
10 Låsring
Låsringen förhindrar att hjulgaffeln lyfts för
mycket.
11 Justerelement
Justerelementet används för att fixera och
låsa upp framhjulet och för att justera den
främre klipphöjden.
12 Tändkabelsko
Tändkabelskon förbinder tändkabeln med
tändstiftet.
13 Utkastlucka
Utkastluckan stänger utkastkanalen.
14 Fäste för utkastlucka
Fästet fixerar utkastluckan.
15 Ljuddämpare
Ljuddämparen minskar bullret.
16 Motoroljelock
Motoroljelocket stänger öppningen för påfyll‐
ning av motorolja.
17 Starthandtag
Starthandtaget används för att starta motorn.
# Typskylt med maskinens serienummer
3.2 Symboler
Symbolerna kan finnas på gräsklipparen och har
följande innebörd:
Garanterad ljudeffektnivå enligt direktiv
L
2000/14/EG i dB(A), för att jämföra
WA
buller från produkter.
Denna symbol visar bränsletanklocket.
Denna symbol indikerar motorolje‐
locket.
Släng inte produkten i hushållsavfallet.
Ställa in klipphöjden
svenska
91
