LET OP
■ De aanwijzing duidt op gevaren die kunnen
leiden tot materiële schade.
► De genoemde maatregelen kunnen materi‐
ele schade voorkomen.
2.3 Symbolen in de tekst
Dit symbool verwijst naar een hoofdstuk in
deze handleiding.
3

Overzicht

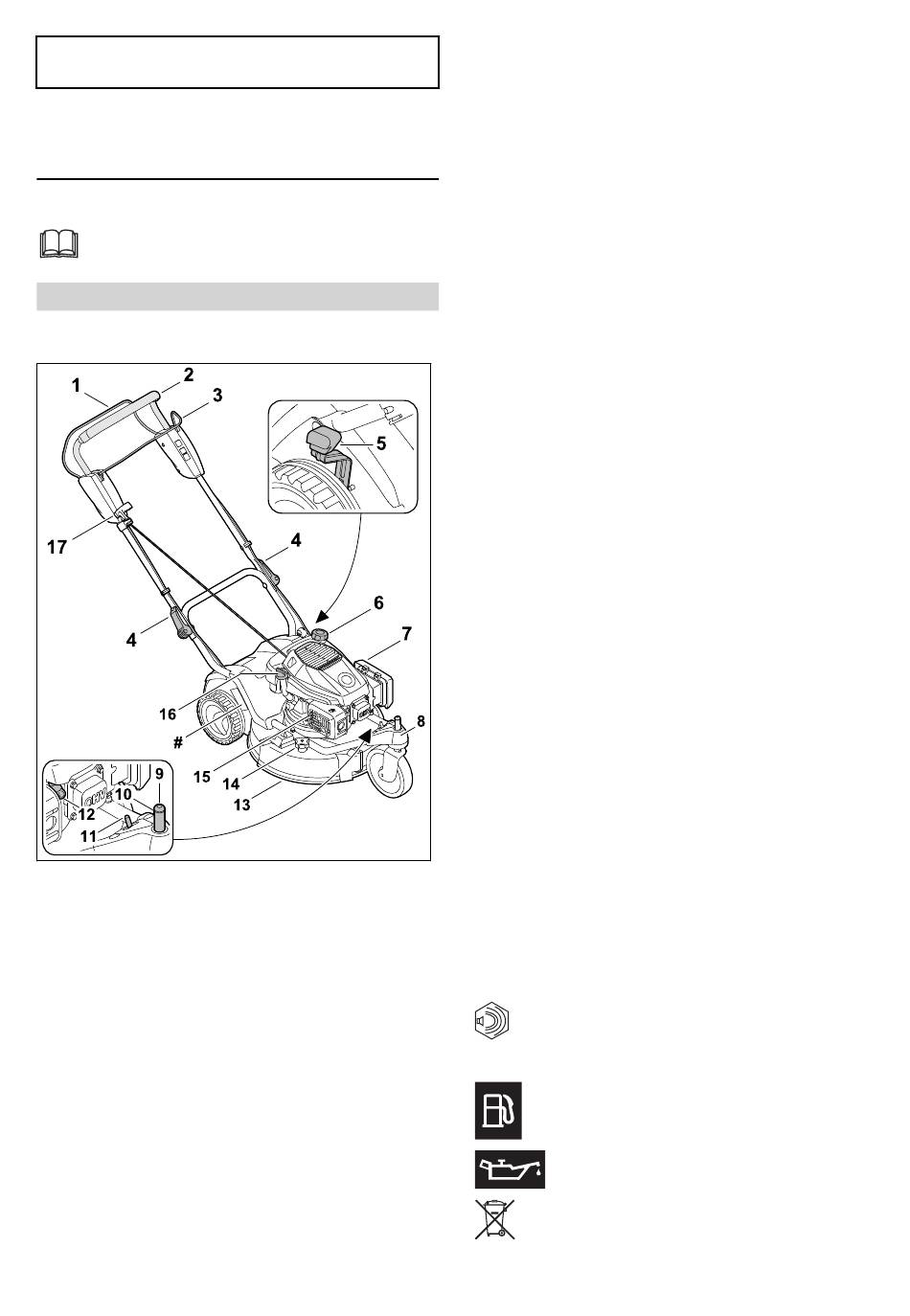

3.1 Grasmaaier
1 Schakelbeugel voor maaiwerk
De schakelbeugel dient voor het starten en
uitzetten van de motor.
2 Duwstang
Het stuur dient voor het vasthouden, begelei‐
den en transporteren van de grasmaaier.
3 Schakelbeugel voor wielaandrijving
De schakelbeugel schakelt de wielaandrijving
in en uit.
4 snelspanner
De snelspanners klemmen de duwstang op
de houders en dienen voor het omklappen
van de duwstang.
5 Hendel voor snijhoogte
De hendel dient voor het instellen van snij‐
hoogte.
228
6 Brandstoftankdop
De brandstoftankdop sluit de opening voor
het bijvullen met benzine af.
7 Filterdeksel
Het filterdeksel dekt het luchtfilter af.
8 Wielvork
De wielvork dient voor het vervoeren en ver‐
stellen van de voorste snijhoogte.
9 Zwenkas
De zwenkas dient voor het instellen van snij‐
hoogte.
10 Borgveer
De borgveer voorkomt dat de wielvork te ver
wordt opgetild.
11 Verstelelement
Het verstelelement dient voor het vastzetten
en ontgrendelen van het voorwiel en voor het
verstellen van de voorste snijhoogte.
12 Bougiestekker
De bougiestekker verbindt de bougiekabel
met de bougie.
13 Uitwerpklep
De uitwerpklep sluit het uitwerpkanaal af.
14 Bevestiging voor uitwerpklep
De bevestiging zet de uitwerpklep vast.
15 Uitlaatdemper
De uitlaatdemper reduceert de geluidsemis‐
sie.
16 Motorolietankdop
De motorolietankdop sluit de opening voor
het bijvullen van motorolie af.
17 starthandgreep
De starthandgreep dient voor het starten van
de motor.
# Typeplaatje met machinenummer
3.2 Pictogrammen
De pictogrammen kunnen op de grasmaaier
staan en betekenen het volgende:
Gegarandeerd geluidsniveau volgens
L
richtlijn 2000/14/EG in dB(A), om
WA
geluidsemissies van producten verge‐
lijkbaar te maken.
Dit pictogram duidt de brandstoftank‐
dop aan.
Dit pictogram duidt de motorolietank‐
dop aan.
Het product niet afvoeren met het huis‐
vuil.
