3 Übersicht
3 Übersicht

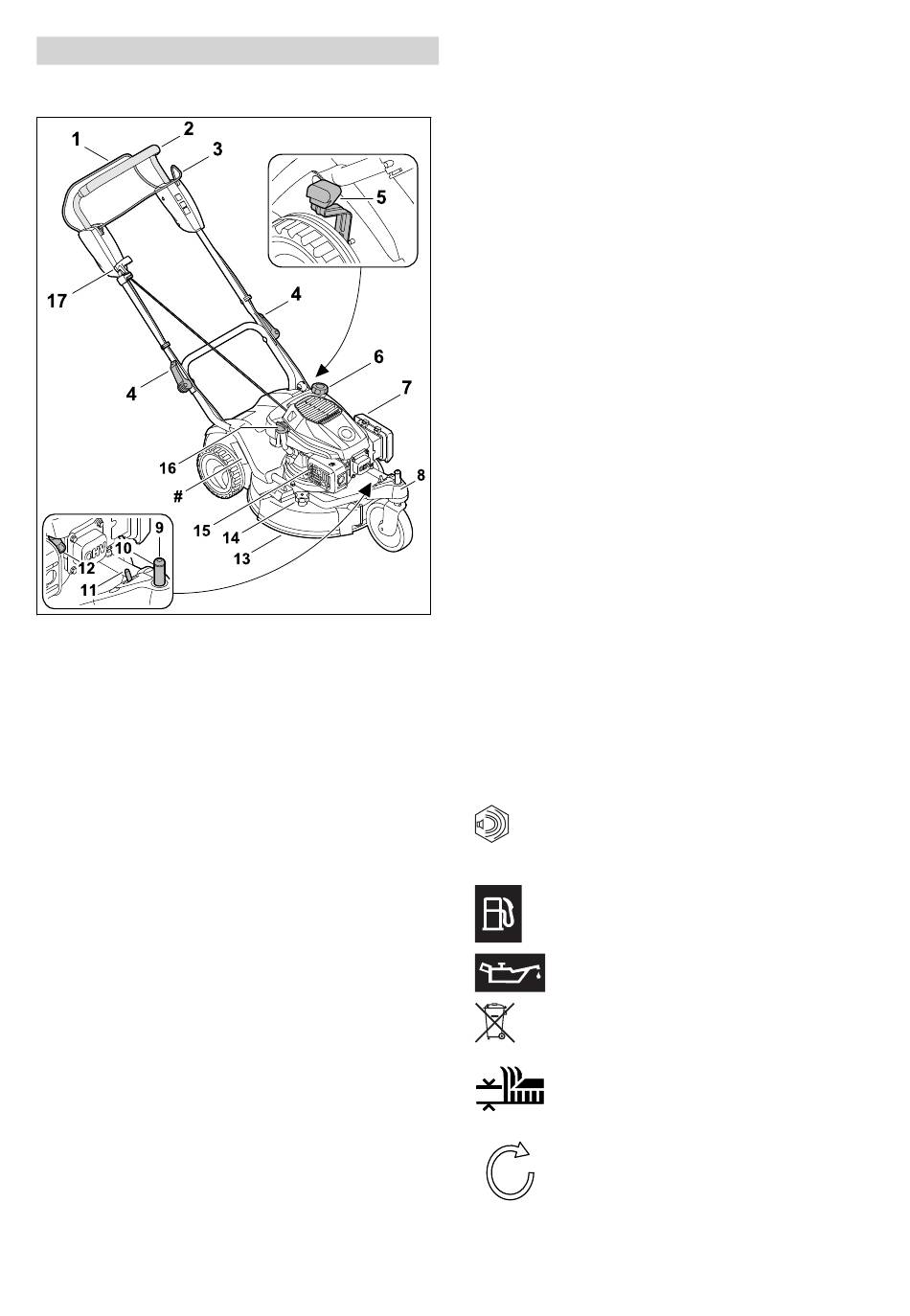

3.1 Rasenmäher
1 Schaltbügel für Mähbetrieb
Der Schaltbügel dient zum Starten und
Abstellen des Motors.
2 Lenker
Der Lenker dient zum Halten, Führen und
Transportieren des Rasenmähers.
3 Schaltbügel für Fahrantrieb
Der Schaltbügel schaltet den Fahrantrieb ein
und aus.
4 Schnellspanner
Die Schnellspanner klemmen den Lenker an
den Halterungen fest und dienen zum
Umklappen des Lenkers.
5 Hebel für Schnitthöhe
Der Hebel dient zum Einstellen der Schnitt‐
höhe.
6 Kraftstofftank-Verschluss
Der Kraftstofftank-Verschluss verschließt die
Öffnung zum Einfüllen des Benzins.
7 Filterdeckel
Der Filterdeckel deckt den Luftfilter ab.
8 Radgabel
Die Radgabel dient zum Transportieren und
zum Verstellen der vorderen Schnitthöhe.
0478-111-9972-A
9 Schwenkachse
Die Schwenkachse dient dem Einstellen der
Schnitthöhe.
10 Sicherungsring
Der Sicherungsring verhindert übermäßiges
Anheben der Radgabel.
11 Verstellelement
Das Verstellelement dient zum Fixieren und
Entriegeln des Vorderrades und zum Verstel‐
len der vorderen Schnitthöhe.
12 Zündkerzenstecker
Der Zündkerzenstecker verbindet die Zündlei‐
tung mit der Zündkerze.
13 Auswurfklappe
Die Auswurfklappe verschließt den Auswurf‐
kanal.
14 Befestigung für Auswurfklappe
Die Befestigung fixiert die Auswurfklappe.
15 Schalldämpfer
Der Schalldämpfer vermindert die Schallemis‐
sion.
16 Motoröl-Verschluss
Der Motoröl-Verschluss verschließt die Öff‐
nung zum Einfüllen des Motoröls.
17 Anwerfgriff
Der Anwerfgriff dient zum Starten des Motors.
# Leistungsschild mit Maschinennummer
3.2 Symbole
Die Symbole können auf dem Rasenmäher sein
und bedeuten Folgendes:
Garantierter Schallleistungspegel nach
L
Richtlinie 2000/14/EG in dB(A), um
WA
Schallemissionen von Produkten ver‐
gleichbar zu machen.
Dieses Symbol kennzeichnet den
Kraftstofftank-Verschluss.
Dieses Symbol kennzeichnet den
Motoröl-Verschluss.
Produkt nicht mit dem Hausmüll entsor‐
gen.
Schnitthöhe einstellen
Vorderrad 360° drehbar
