3 Prehľad
3 Prehľad

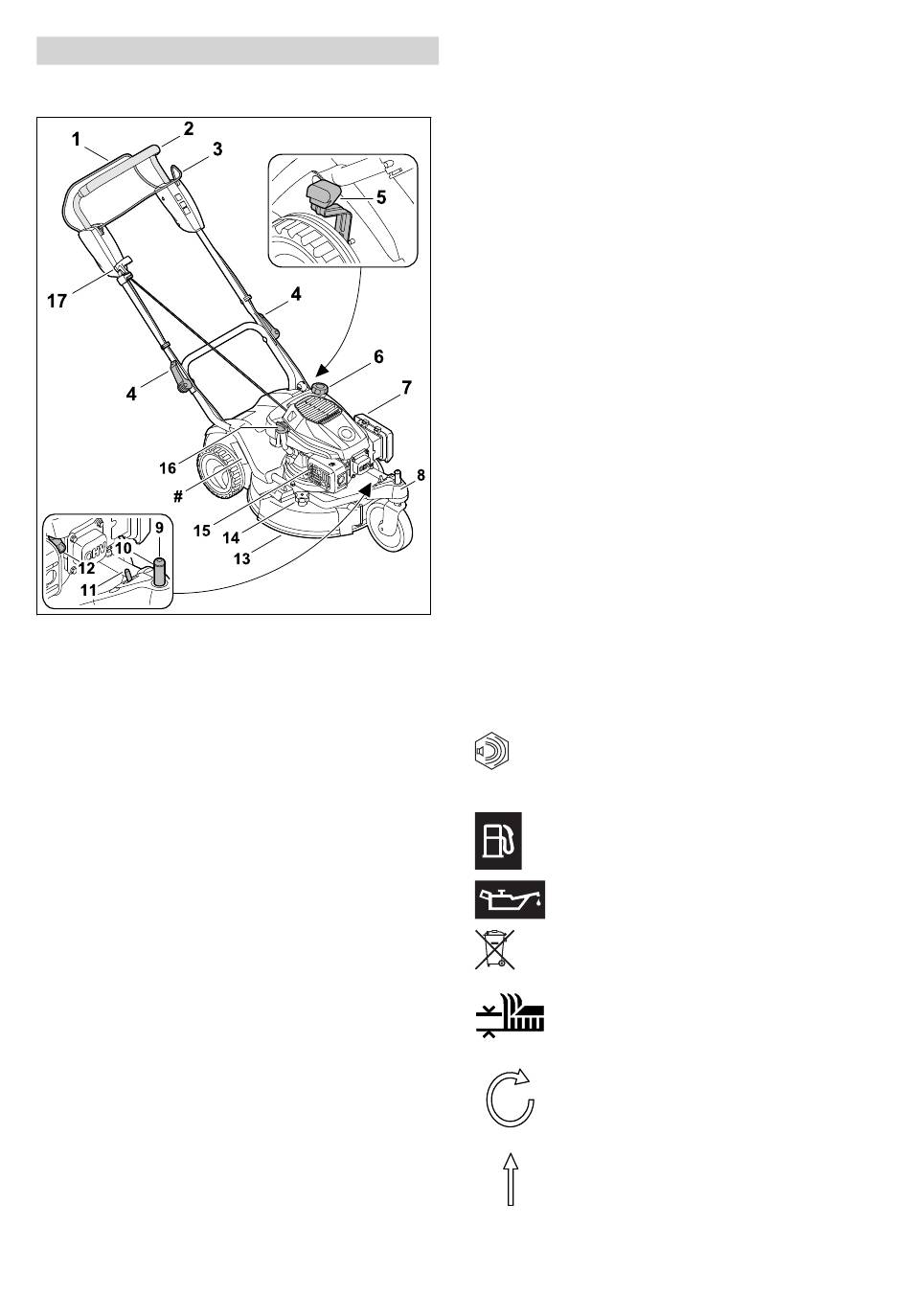

3.1 Kosačka
1 Spínacie ramienko kosenia
Spínacie ramienko slúži na štartovanie, pre‐
vádzku a odstavenie motora.
2 Vodiace držadlo
Vodiace držadlo slúži na držanie, vedenie
a prepravu kosačky.
3 Spínacie ramienko pohonu kolies
Spínacie ramienko pohonu kolies zapína
a vypína pohon kolies.
4 Rýchloupínač
Pomocou rýchloupínačov sa vodiace držadlo
upína na držiaky a tieto slúžia aj na sklápanie
vodiaceho držadla.
5 Páka pre výšku kosenia
Páka slúži na nastavenie výšky kosenia.
6 Uzáver palivovej nádržky
Uzáver palivovej nádržky uzatvára otvor na
plnenie benzínu.
7 Veko filtra
Veko filtra zakrýva vzduchový filter.
8 Vidlica kolesa
Vidlica kolesa slúži na prepravu a na nastave‐
nie prednej výšky kosenia.
9 Otočná oska
Otočná oska slúži na nastavenie výšky kose‐
nia.
0478-111-9972-A
10 Poistný krúžok
Poistný krúžok zabraňuje nadmernému zdvih‐
nutiu vidlice kolesa.
11 Prestavovací prvok
Prestavovací prvok slúži na zaistenie a odblo‐
kovanie predného kolesa a na prestavenie
prednej výšky kosenia.
12 Nástrčka zapaľovacej sviečky
Nástrčka zapaľovacej sviečky spája zapaľova‐
cie vedenie so zapaľovacou sviečkou.
13 Vyhadzovacia klapka
Vyhadzovacia klapka uzatvára vyhadzovací
kanál.
14 Upevnenie pre vyhadzovaciu klapku
Upevnenie zaisťuje vyhadzovaciu klapku.
15 Tlmič výfuku
Tlmič výfuku zamedzuje šíreniu emisií hluku.
16 Uzáver motorového oleja
Uzáver motorového oleja uzatvára otvor na
plnenie motorového oleja.
17 Štartovacia rukoväť
Štartovacia rukoväť slúži na štartovanie
motora.
# Výkonový štítok s číslom stroja
3.2 Symboly
Symboly sa môžu nachádzať na kosačke a zna‐
menajú nasledovné:
Garantovaná hladina akustického
L
výkonu podľa smernice 2000/14/ES
WA
v dB(A), aby bolo možné porovnať
emisie hluku výrobkov.
Tento symbol označuje uzáver palivo‐
vej nádržky.
Tento symbol označuje uzáver motoro‐
vého oleja.
Výrobok nelikvidujte spolu s domovým
odpadom.
Nastavenie výšky kosenia
Predné koleso 360° otočné
Predné koleso zaistené
slovensky
