3 Sommario

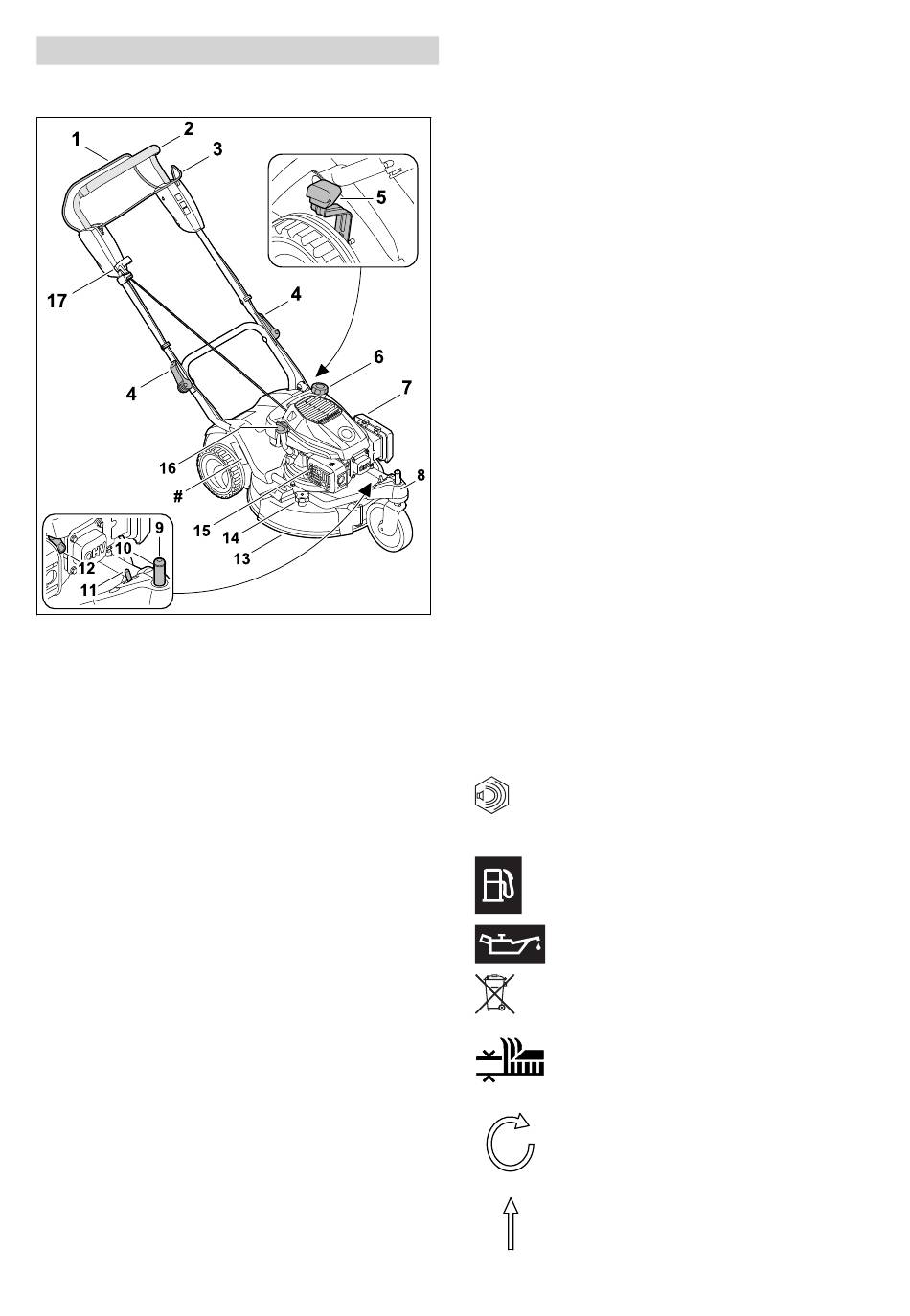

3.1 Rasaerba
1 Staffa di comando per operazione di taglio
La staffa di comando serve per avviare e spe‐
gnere il motore.
2 Volante
Il manubrio serve a mantenere, guidare e tra‐
sportare il rasaerba.
3 Staffa di comando per trazione
La staffa di comando attiva e disattiva la tra‐
zione.
4 Tenditore rapido
I tenditori rapidi bloccano il manubrio sui sup‐
porti e servono per chiudere il manubrio.
5 Leva per altezza di taglio
La leva serve a regolare l'altezza di taglio.
6 Tappo del serbatoio del carburante
Il tappo del serbatoio del carburante chiude
l'apertura di riempimento della benzina.
7 Coperchio filtro
Il coperchio filtro copre il filtro dell'aria.
8 Forcella
La forcella serve per il trasporto e per rego‐
lare l'altezza di taglio anteriore.
9 Asse girevole
L'asse girevole serve a regolare l'altezza di
taglio.
124
10 Anello di sicurezza
L'anello di sicurezza impedisce un solleva‐
mento eccessivo della forcella.
11 Elemento di regolazione
L'elemento di regolazione serve per fissare e
sbloccare la ruota anteriore e per regolare
l'altezza di taglio anteriore.
12 Connettore della candela di accensione
Il connettore della candela di accensione col‐
lega il cavo di accensione alla candela di
accensione.
13 Sportello-deflettore
Lo sportello-deflettore chiude il canale di sca‐
rico.
14 Fissaggio per sportello-deflettore
Il fissaggio fissa lo sportello-deflettore.
15 Silenziatore
Il silenziatore riduce l'emissione acustica.
16 Tappo per l'olio motore
Il tappo per l'olio motore chiude l'apertura di
riempimento dell'olio motore.
17 Impugnatura di avviamento
L'impugnatura di avviamento serve per
avviare il motore.
# Targhetta dati prestazioni con numero di
macchina
3.2 Simboli
I simboli possono trovarsi sul rasaerba e indi‐
cano quanto segue:
Livello di potenza acustica garantito ai
L
sensi della direttiva 2000/14/CE in
WA
dB(A), per consentire l'equiparazione
delle emissioni sonore dei prodotti.
Questo simbolo identifica il tappo del
serbatoio del carburante.
Questo simbolo identifica il tappo per
l'olio motore.
Non smaltire il prodotto assieme ai
rifiuti domestici.
Impostazione dell'altezza di taglio
Ruota anteriore girevole a 360°
Ruota anteriore fissata
