4 Wskazówki dotyczące bezpieczeństwa pracy
7 Pałąk przełącznika napędu kół
Pałąk przełącznika włącza i wyłącza napęd
kół.
8 Wskaźnik poziomu napełnienia
Wskaźnik poziomu napełnienia wskazuje
poziom napełnienia kosza na trawę.
9 Osłona wyrzutu
Osłona wyrzutu zamyka kanał wyrzutowy.
10 Kosz na trawę
Kosz na trawę zbiera skoszoną trawę.
11 Uchwyt
Uchwyt służy do przytrzymywania kosiarki
podczas regulacji wysokości oraz do trans‐
portu kosiarki.
12 Dźwignia wysokości koszenia
Dźwignia służy do ustawiania wysokości
koszenia.
13 Nóż
Nóż kosi i mulczuje trawę.
14 Listwy ochronne
Listwy ochronne osłaniają obudowę.
15 Pokrywa filtra
Pokrywa filtra zasłania filtr powietrza.
16 Uchwyt transportowy
Uchwyt transportowy służy do transportu
kosiarki.
17 Tłumik
Tłumik zmniejsza hałas emitowany przez
kosiarkę.
18 Wtyczka świecy zapłonowej
Wtyczka świecy zapłonowej łączy przewód
zapłonowy ze świecą zapłonową.
19 Świeca zapłonowa
Świeca zapłonowa zapala mieszankę pali‐
wowo-powietrzną w silniku.
20 Korek wlewu oleju silnikowego
Korek wlewu oleju silnikowego zamyka otwór
do wlewania oleju silnikowego.
21 Korek zbiornika paliwa
Korek zbiornika paliwa zamyka otwór do wle‐
wania benzyny.
22 Dźwignia uchwytu kierującego
Dźwignia służy do ustawiania i składania uch‐
wytu kierującego.
# Tabliczka znamionowa z numerem seryjnym

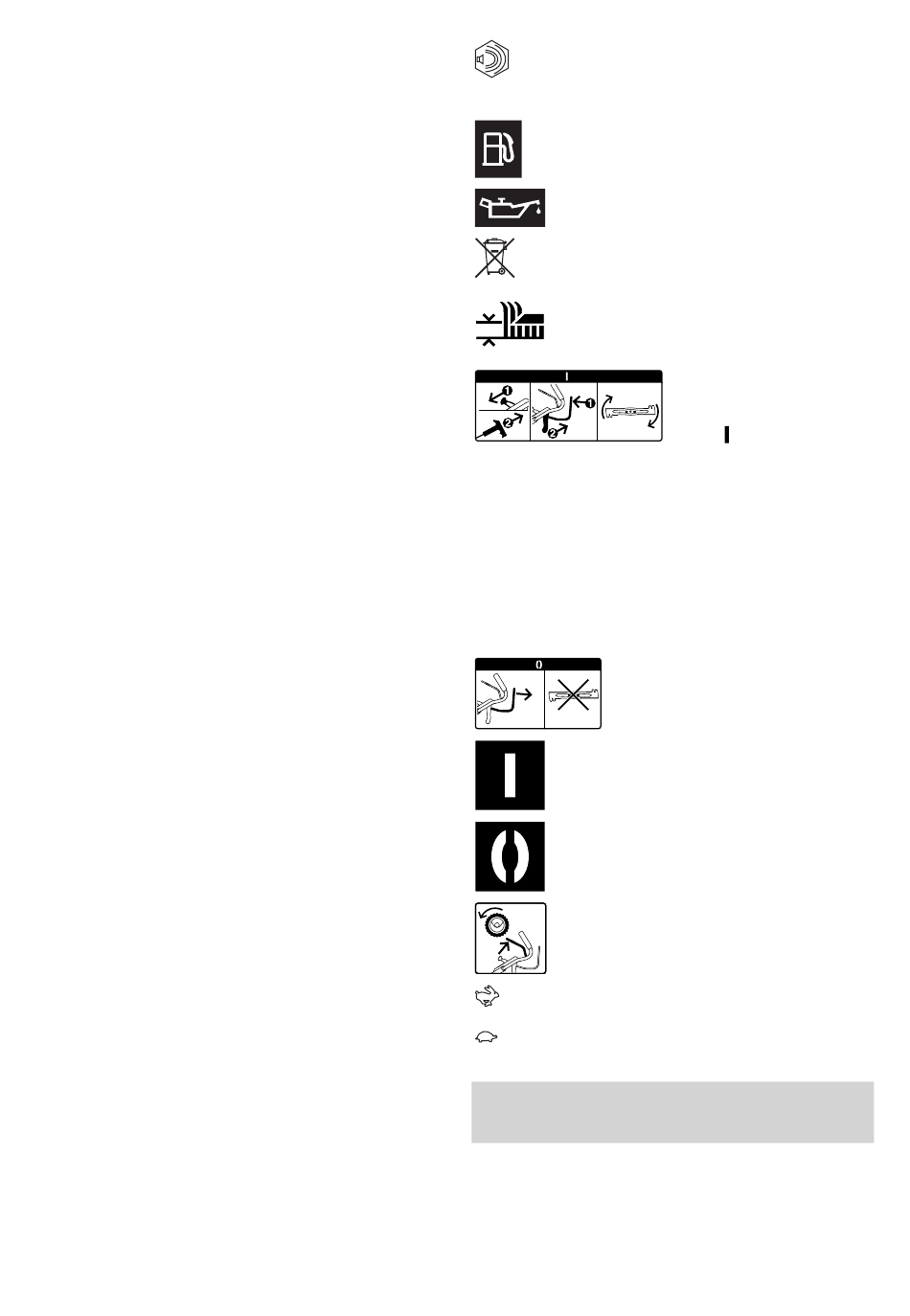

3.2 Symbole
Te symbole mogą występować na kosiarce
i mają następujące znaczenie:
0478-111-9963-A
Gwarantowany poziom mocy akustycz‐
L
nej według dyrektywy 2000/14/WE,
WA
w dB(A), aby umożliwić porównanie
emisji hałasu przez maszyny.
Ten symbol oznacza korek zbiornika
paliwa.
Ten symbol oznacza korek wlewu oleju
silnikowego.
Produktu nie wolno wyrzucać do zwyk‐
łego pojemnika na odpady komunalne.
Regulacja wysokości koszenia
Wyłączanie sprzęgła noża:
Puścić pałąk przełącznika trybu
koszenia
Regulacja obrotów, pozycja „Start": ta
pozycja służy do rozruchu silnika.
Regulacja obrotów, pozycja „Stop": ta
pozycja służy do wyłączania silnika.
Włączanie napędu kół:
Przyciągnąć pałąk przełącznika
napędu kół do uchwytu kierującego
W tej pozycji kosiarka jedzie z najwięk‐
szą prędkością.
W tej pozycji kosiarka jedzie z naj‐
mniejszą prędkością.
4 Wskazówki dotyczące bez‐
pieczeństwa pracy
4.1

Symbole ostrzegawcze

Znaczenie symboli ostrzegawczych na kosiarce:
polski
Uruchamianie silnika:
1 – Ustawić dźwignię
regulacji obrotów w poło‐
żeniu
2 – Wyciągnąć rączkę
rozrusznika
Włączanie sprzęgła
noża:
1 – Przyciągnąć pałąk
przełącznika trybu kosze‐
nia do uchwytu kierują‐
cego
2 – Przestawić dźwignię
sprzęgła i hamulca noża
w górę
