4.2 - Installazione del DoubleDimmer-Control
1. Disattivare la tensione di rete (disinserire il fusibile).
2. Aprire la scatola dell'interruttore a muro..

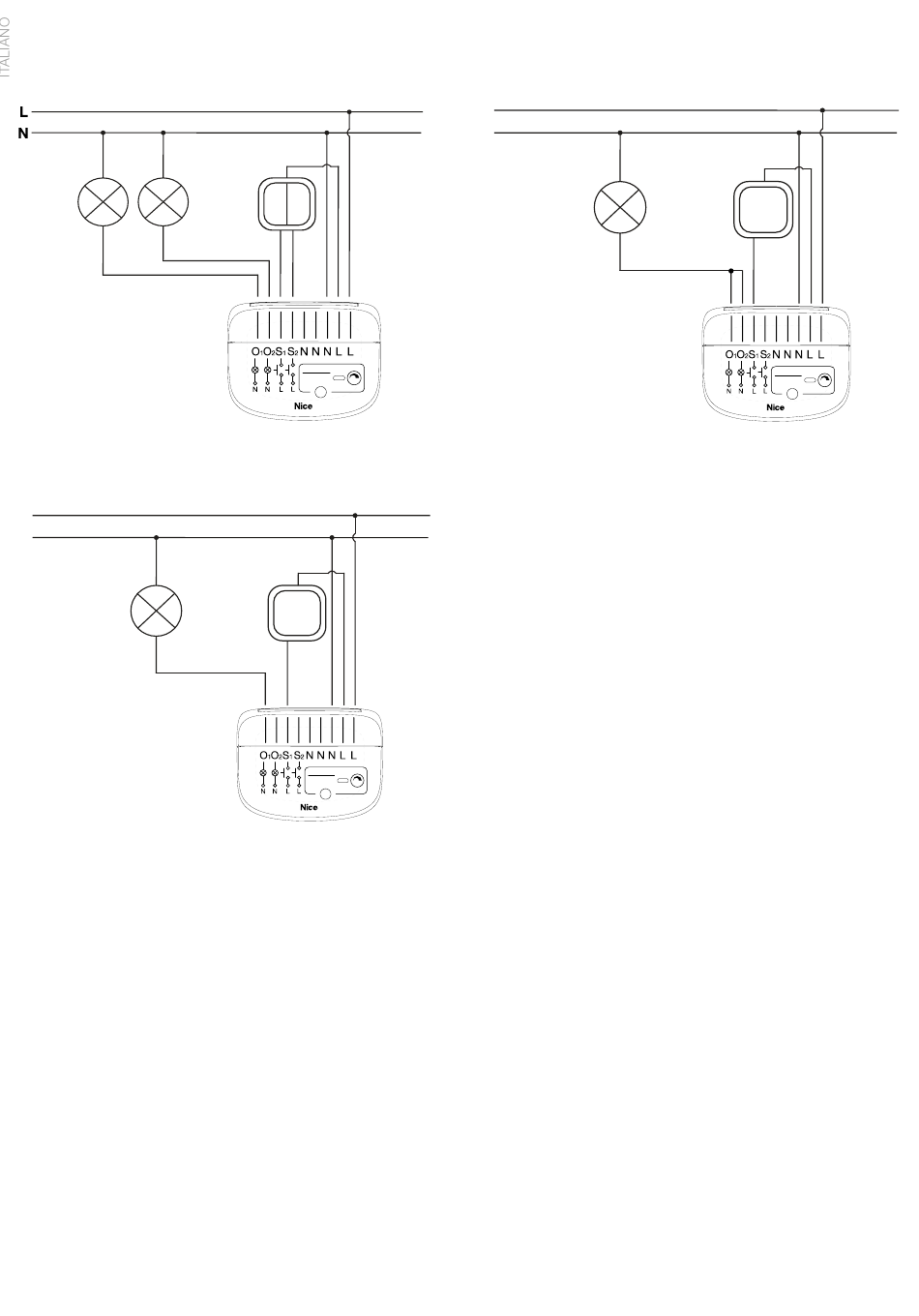

3. Collegare il dispositivo secondo uno degli schemi seguenti.
Schema 1: Collegamento a doppio circuito - uscite indipendenti
L
N
Schema 3: Collegamento a circuito singolo - uscite indipendenti
4. Dopo aver verificato la correttezza del collegamento, ripristinare la tensione di rete.
5. Aggiungere il dispositivo alla rete Z-Wave.
6. Disattivare la tensione di rete, quindi inserire il dispositivo nella scatola dell'interruttore a muro.
7. Chiudere la scatola dell'interruttore a muro e ripristinare la tensione di rete.
• S1 e S2 hanno la funzione di attivare la modalità di apprendimento. È possibile attivare la modalità di apprendimento (aggiunta/rimozione) per
10 minuti dopo l'accensione del dispositivo.
• Per impostazione predefinita, l'interruttore collegato al terminale S1 accende/spegne e attenua/aumenta l'intensità luminosa del primo carico,
mentre l'interruttore collegato al terminale S2 accende/spegne e attenua/aumenta l'intensità luminosa del secondo carico. Con il parametro
24 Orientamento pulsanti è possibile modificare l'assegnazione degli ingressi senza dover modificare i collegamenti elettrici.
• Dopo aver acceso la tensione di rete, il LED di segnalazione indica lo stato di inclusione nella rete Z-Wave con un colore:
Verde: il dispositivo è stato aggiunto alla modalità non protetta, S0 o S2 non autenticata
Magenta: il dispositivo è stato aggiunto alla modalità S2 autenticata
Rosso: il dispositivo non è stato aggiunto
4.3 - Installazione di DoubleDimmer-Control con bypass
L'adattatore LED NICE è compatibile con il doppio dimmer NICE (FGD-223). Si consiglia di installare l'adattatore LED quando si utilizzano
lampadine LED a basso consumo. L'adattatore LED NICE aiuta a prevenire il bagliore o lo sfarfallio delle luci quando sono spente. È possibile
installare un bypass per canale.
10
PROG
3x CLICK TO
ADD/REMOVE
PROG
3x CLICK TO
ADD/REMOVE
L
N
Schema 2: Collegamento a circuito singolo - uscite collegate
Note per gli schemi
S1 - Morsetto per il primo interruttore a parete
S2 - Morsetto per il secondo interruttore a parete
L - Morsetto per il cavo sotto tensione collegato internamente
O1 - Morsetto di uscita del primo canale
O2 - Morsetto di uscita del secondo canale
N - Morsetto per il cavo neutro collegato internamente
PROG - Pulsante di servizio (utilizzato per aggiungere/rimuo-
vere il dispositivo e navigare nel menu)
PROG
3x CLICK TO
ADD/REMOVE
