4.2 - Instalação do DoubleDimmer-Control
1. Desligue a tensão da rede elétrica (desative o fusível).
2. Abra a caixa do interruptor de parede.

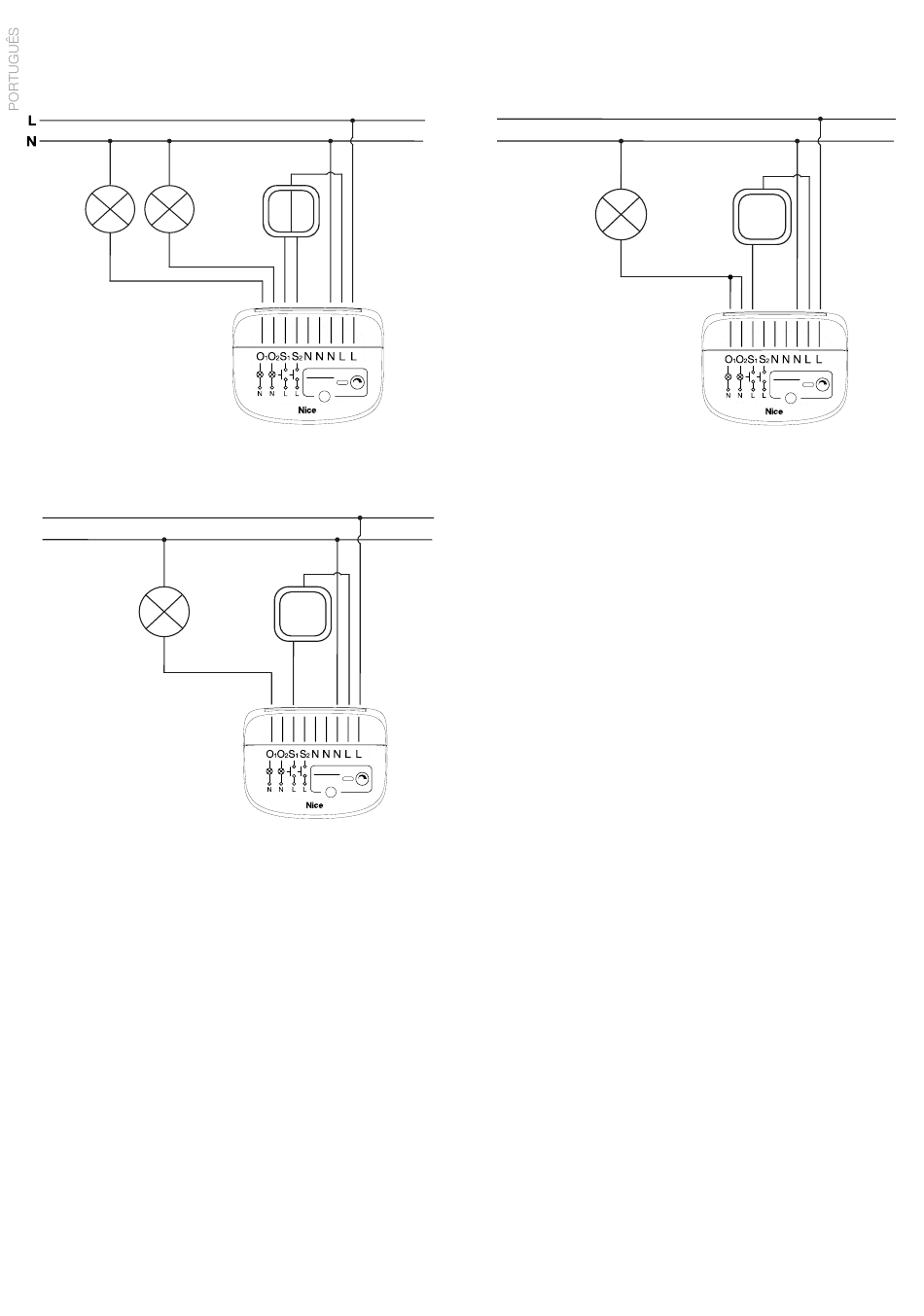

3. Ligue o dispositivo de acordo com um dos diagramas seguintes.
Diagrama 1: Ligação de circuito duplo - saídas independentes
L
N
Diagrama 3: Ligação de circuito único - saídas independentes
4. Após verificar se a ligação está correta, volte a ligar a tensão da rede elétrica.
5. Adicione o dispositivo à rede Z-Wave.
6. Desligue a tensão da rede elétrica e, em seguida, coloque o dispositivo na caixa do interruptor de parede.
7. Feche a caixa do interruptor de parede e volte a ligar a tensão da rede elétrica.
• S1 e S2 têm a função de ativar o modo de aprendizagem. Pode ativar o modo de aprendizagem (adicionar/remover) durante 10 minutos
após ligar o dispositivo.
• Por predefinição, o interruptor ligado ao terminal S1 liga/desliga e diminui/aumenta a intensidade da primeira carga, enquanto o interruptor
ligado ao terminal S2 liga/desliga e diminui/aumenta a intensidade da segunda carga. Com o parâmetro 24 Orientação dos botões, pode
alterar a atribuição de entradas sem necessidade de alterar as ligações elétricas
• Após ligar a tensão da rede, o indicador LED sinaliza o estado de inclusão na rede Z-Wave com uma cor:
Verde - o dispositivo foi adicionado ao modo não seguro, S0 ou S2 Não autenticado
Magenta - o dispositivo foi adicionado ao modo S2 Autenticado
Vermelho - o dispositivo não foi adicionado
4.3 - Instalação do DoubleDimmer-Control com bypasses
O adaptador LED NICE é compatível com o NICE DoubleDimmer-Control (FGD-223). Recomendamos a instalação do adaptador LED quando
forem utilizadas lâmpadas LED de baixa potência. O adaptador LED NICE ajuda a evitar o brilho ou a oscilação das luzes quando estas são
desligadas. Pode instalar um bypass por canal.
40
PROG
3x CLICK TO
ADD/REMOVE
PROG
3x CLICK TO
ADD/REMOVE
L
N
Diagrama 2: Ligação de circuito único - saídas ligadas
Notas para os diagramas
S1 - Terminal para o primeiro interruptor de parede
S2 - Terminal para o segundo interruptor de parede
L - Terminal para o fio vivo ligado internamente
O1 - Terminal de saída do primeiro canal
O2 - Terminal de saída do segundo cana
N - Terminal para o fio neutro ligado internamente
PROG - Botão de serviço (utilizado para adicionar/remover o
dispositivo e navegar no menu)
PROG
3x CLICK TO
ADD/REMOVE
