Nice DoubleDimmer-Control Anweisungen Und Warnhinweise Zu Installation Und Gebrauch Seite 34

4.2 - Instalación del control DoubleDimmer
1. Desconecte la tensión de red (desactive el fusible).
2. Abra la caja del interruptor de pared.
3. Conecte el dispositivo de acuerdo con uno de los siguientes diagramas.

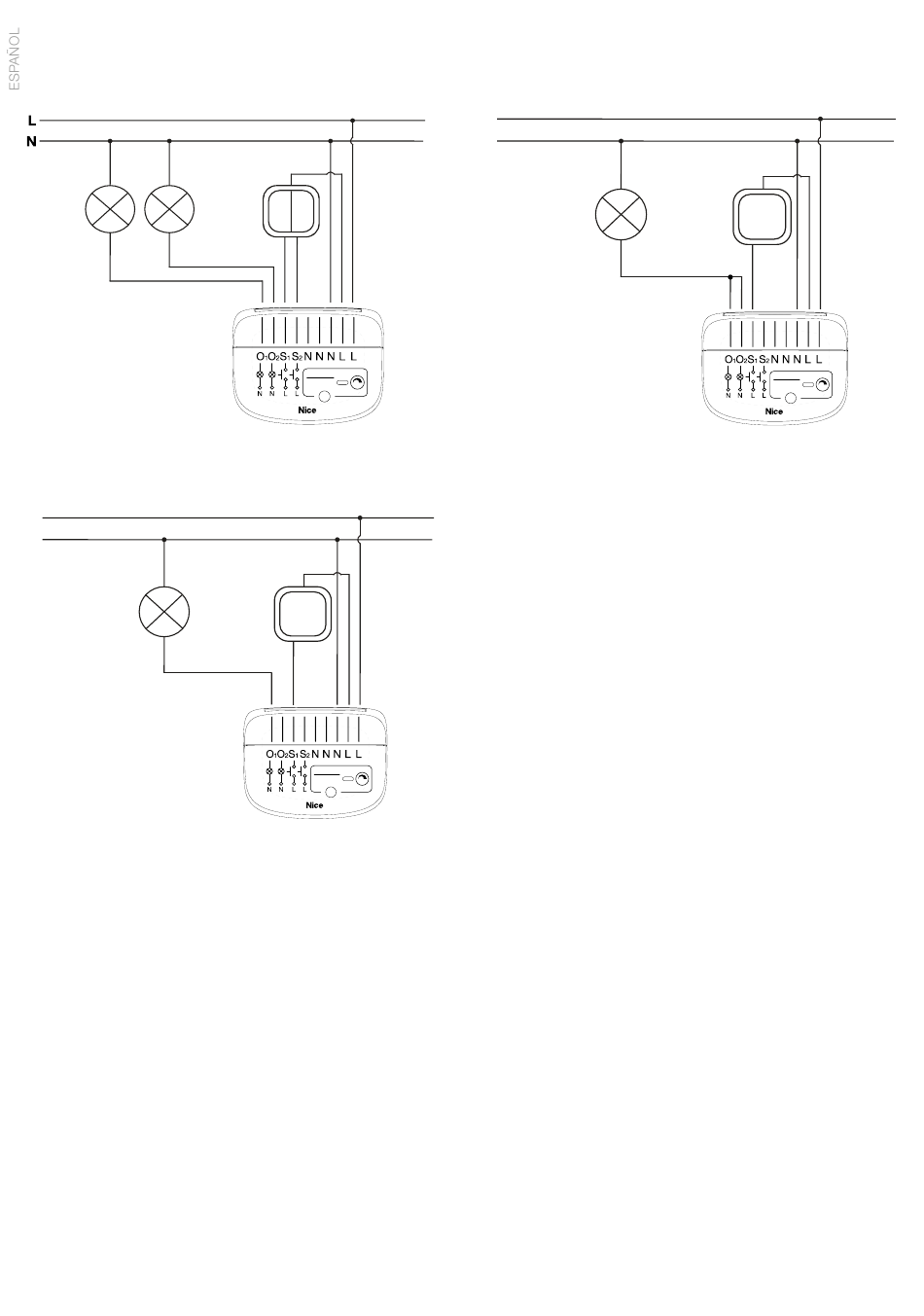

Diagrama 1: Conexión de doble circuito - salidas independientes
L
N
Diagrama 3: Conexión de circuito único - salidas independientes
4. Después de verificar que la conexión sea correcta, vuelva a conectar la tensión de red.
5. Añada el dispositivo a la red Z-Wave.
6. Desconecte la tensión de red y coloque el dispositivo en la caja del interruptor de pared.
7. Cierre la caja del interruptor de pared y vuelva a conectar la tensión de red.
• S1 y S2 tienen la función de activar el modo de aprendizaje. Puede activar el modo de aprendizaje (añadir/eliminar) durante 10 minutos
después de encender el dispositivo
• De forma predeterminada, el interruptor conectado al terminal S1 enciende/apaga y atenúa/intensifica la primera carga, mientras que el
interruptor conectado al terminal S2 enciende/apaga y atenúa/intensifica la segunda carga. Con el parámetro 24 Orientación de los botones
puede cambiar la asignación de entradas sin necesidad de cambiar las conexiones eléctricas
• Después de conectar la tensión de red, el indicador LED señala el estado de inclusión en la red Z-Wave con un color:
Verde: el dispositivo se ha añadido al modo no seguro, S0 o S2 no autenticado.
Magenta: el dispositivo se ha añadido al modo S2 autenticado.
Rojo: el dispositivo no se ha añadido.
4.3 - Instalación del DoubleDimmer-Control con derivaciones
El adaptador LED NICE es compatible con el control DoubleDimmer de NICE (FGD-223). Recomendamos instalar el adaptador LED cuando
se utilicen bombillas LED de bajo consumo. El adaptador LED NICE ayuda a evitar que las luces brillen o parpadeen cuando están apagadas.
Se puede instalar un bypass por canal.
34
PROG
3x CLICK TO
ADD/REMOVE
PROG
3x CLICK TO
ADD/REMOVE
L
N
Diagrama 2: Conexión de circuito único - salidas conectadas
Notas para los diagramas
S1: terminal para el primer interruptor de pared
S2: terminal para el segundo interruptor de pared
L: terminal para el cable con corriente conectado internamente
O1: terminal de salida del primer canal
O2: terminal de salida del segundo canal
N: terminal para el cable neutro conectado internamente
PROG: botón de servicio (utilizado para añadir/eliminar el dis-
positivo y navegar por el menú)
PROG
3x CLICK TO
ADD/REMOVE
