- Seite 1 Nice MC824H Control unit DE - Installations- und Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH ALLGEMEINE SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN Übersetzung der vollständigen Originalbetriebsanleitung ALLGEMEINE SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN ACHTUNG! Wichtige Sicherheitshinweise. Halten Sie alle Anweisungen strikt ein. Eine unsachgemäße Installation kann schwerwiegende Schäden verursa- INHALT chen. ACHTUNG! Wichtige Sicherheitshinweise. Die Si- ALLGEMEINE SICHERHEITSHINWEISE UND cherheit von Personen ist nur gewährleistet, wenn VORSICHTSMASSNAHMEN . -
Seite 3: Produktbeschreibung Und Einsatzzweck

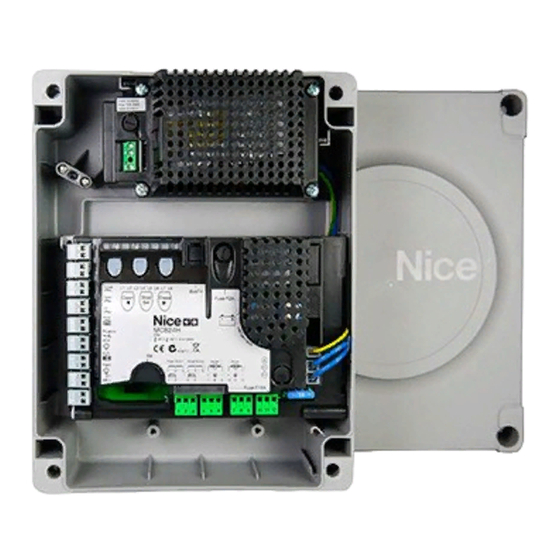

PRODUKTBESCHREIBUNG UND EINSATZZWECK MC824H ist eine elektronische Steuerung für die Automatisierung von Drehtoren. MC824H ist in der Lage, elektromechanische Antrie- PRODUKTBESCHREIBUNG UND EINSATZZWECK be der in „Tabelle 4“ angegebenen Art anzusteuern. Sie verfügt über ein System, dass die Antriebskraft der angeschalteten Motoren überwacht (Strommessung). -
Seite 4: Installation
3.4 TYPISCHE ANLAGE INSTALLATION Die „Abbildung 3“ zeigt ein Beispiel für eine Automatisierungsan- lage, die mit Nice-Komponenten realisiert wurde. INSTALLATION 3.1 ÜBERPRÜFUNGEN VOR DER INSTALLATION Vor der Installation des Produkts auszuführende Kontrollen: – Überprüfen Sie die Unversehrtheit der Lieferung – Das zu verwendende Material muss in optimalem Zustand und für den vorgesehenen Verwendungszweck geeignet sein... -
Seite 5: Installation Der Steuerungseinheit
TECHNISCHE EIGENSCHAFTEN DER STROMKABEL Bezeichnung Eigenschaften des Kabels VERSORGUNGSKABEL MOTOR 1 Kabel 3 x 1,5 mm Maximale Länge 10 m [Hinweis 4] ANSCHLUSSKABEL ELEKTROSCHLOSS 1 Kabel 2 x 1 mm Maximale Länge 10 m ANSCHLUSSKABEL ENCODER 1 Kabel 2 x 1 mm Maximale Länge 10 m [Hinweis 4] Wenn das Versorgungskabel länger als 30 m Anmerkung 1... -
Seite 6: Elektrische Anschlüsse
Bei Bedarf garantiert diese Transponderkarten etc.) an die Steuerungseinheit muss mit dem Vorrichtung ein schnelles und sicheres Abschalten der „BlueBus“-System von Nice durchgeführt werden. Die anderen Spannungsversorgung. Sie muss daher in Sichtweite Anschlüsse wie nachfolgend beschrieben ausführen. des Antriebs angebracht sein. Falls sie an nicht sicht- barer Stelle angebracht ist, muss sie –... -
Seite 7: Anschlussarbeiten
ELEKTRISCHE ANSCHLÜSSE Klemmen Funktion Beschreibung Kabeltyp Ausgang für eine Blinkleuchte mit Glühlampe zu 12 V (max. 21 W). Der Blinkleuchte Ausgang kann programmiert werden (siehe Abschnitt „Programmierung 2 x 0,5 mm Flash der ersten Stufe (ON-OFF)“). Ausgang für Elektroschloss 12 Va (max. 15 VA). Der Ausgang kann Elektroschloss programmiert werden (siehe Abschnitt „Programmierung der ersten 2 x 1,0 mm... -
Seite 8: Andere Geräte An Die Steuerung Anschließen
4.3 ANDERE GERÄTE AN DIE STEUERUNG Nach der Installation oder nach Entfernung von ANSCHLIEßEN Lichtschranken oder anderer Geräte muss die Ein- lernphase ausgeführt werden (siehe Abschnitt „Ein- Falls zusätzliche Geräte im System mit Strom versorgt werde müs- lernen der angeschlossenen Geräte“). sen (z. -
Seite 9: Motorwahlschalter
Tabelle 4 AUSWAHL MOTORTYP Motortyp Motorwahlschalter Oview-Anzeige Bluebus Stop Open Close MB4024 - MB5024 - 2 3 4 5 6 7 8 9 10 11 12 MB4024 HY7024 - HY7124 1 2 3 4 5 6 7 8 9 10 11 12 2 3 4 5 6 7 8 9 10 11 12 ME3024 MFAB3024... -
Seite 10: Automatisches Einlernen
Sollte es sich bei den ersten beiden Bewegungen (a ZU PROGRAMMIERENDE POSITIONEN und b) nicht um „Schließungen“, sondern um „Öff- Position Beschreibung nungen“ handeln, die Taste oder Max. Schließposition: Wenn der von Motor Position 0 drücken, um die Einlernphase zu unterbrechen. Nun 2 gesteuerte Flügel am mechanischen (Motor 2) am Motor, der die Öffnungsbewegung durchgeführt... -
Seite 11: Gemischtes Einlernen
Die LED “L2” blinkt: Position 0 von M2 Die LED “L8” blinkt: Position 1 von M2 – Um den Motor 2 in die Position „0“ („Abbildung 13“) – Um den Motor 2 in die Position „1“ („Abbildung 13“) zu führen: Die Taste oder gedrückt zu führen: Die Taste... -
Seite 12: Überprüfung Der Torbewegung
Inhaber aushändigen. Anlage („Abbildung 3“). Für die gesamte aufgeführte Dokumentation stellt Ausführung der Abnahmeprüfung: Nice über seinen Kundendienst Bedienungsanlei- sicherstellen, dass alle Anweisungen des Kapitels „ALL- tungen, Leitfäden und bereits ausgefüllte Formulare GEMEINE SICHERHEITSHINWEISE UND VORSICHTS- MASSNAHMEN“ genauestens eingehalten wurden bereit. -
Seite 13: Programmierung
6.1 VERWENDUNG DER PROGRAMMIERUNG PROGRAMMIERUNGSTASTEN Taste zur Steuerung der Toröffnung An der Steuerung befinden sich 3 Tasten: PROGRAMMIERUNG Auswahltaste in der Programmierungsphase. („Abbildung 18“), die sowohl zur Bedienung der Steuerung während der Testphasen als auch zur Programmie- rung der verfügbaren Funktionen verwendet werden können. Taste zum Anhalten einer Bewegung Die Taste ist nicht belegt. -
Seite 14: Programmierung Der Zweiten Stufe
FUNKTIONEN DER ERSTEN STUFE (ON-OFF) Funktion Beschreibung Funktion AKTIVIERT: Der Ausgang „Elektroschloss“ schaltet seinen Betrieb auf „Zusatzlicht“. Blinkleuchte / Zusatzlicht Funktion DEAKTIVIERT: Der Ausgang hat die Funktion Elektroschloss. Funktion AKTIVIERT: Die Blinkleuchte wird 3 Sekunden vor Bewegungsbeginn aktiviert, um frühzeitig vor Vorwarnen der Gefahr zu warnen. - Seite 15 FUNKTIONEN DER ZWEITEN STUFE (EINSTELLBARE PARAMETER) Eingangs- Parameter Eingestellter Wert Beschreibung (Stufe) Öffnet - Stop – Schließt - Stop Öffnet - Stop – Schließt - Öffnet Öffnet - Schließt – Öffnet - Schließt WOHNBLOCKBETRIEB Beim Auffahren besitzen die Steuerbefehle „Schrittbetrieb“ und „Öffnen“...
-
Seite 16: Sonderfunktionen
FUNKTIONEN DER ZWEITEN STUFE (EINSTELLBARE PARAMETER) Eingangs- Parameter Eingestellter Wert Beschreibung (Stufe) 1000 Regelt die Anzahl der Bewegungen, 1500 nach deren Überschreitung 2500 die Aufforderung zur Wartung Wartungsanzeige des Antriebs angezeigt wird 5000 (siehe Abschnitt „Funktion 10000 „Wartungsanzeige““). 15000 20000 Ergebnis 1. -
Seite 17: Was Tun, Wenn
WAS TUN, WENN... (Leitfaden zum Lösen von Problemen) Einige Geräte sind für das Aussenden von Signalen ausgelegt, über die der Funktionsstatus bzw. etwaige Störungen erfasst werden WAS TUN, WENN ... (Leitfaden zum Lösen von Problemen) können. 7.1 ANZEIGEN DURCH DIE BLINKLEUCHTE Wenn an den FLASH-Ausgang (A) der Steuerung eine Blink- leuchte angeschlossen wird, blinkt diese beim Verfahren des Tors im Sekundentakt. -
Seite 18: Anzeigen Durch Die Steuerung
7.2 ANZEIGEN DURCH DIE STEUERUNG An der Steuerung befinden sich die LED-Tasten „L1-L8“ sowie die LEDs „L9-L13“ an den Anschlussklemmen der Steuerung („Abbildung 21“). Bluebus Stop Open Close Jede dieser LEDs kann sowohl im Normalbetrieb als auch bei 8 9 10 11 12 Störungen spezielle Signale aussenden. -
Seite 19: Liste Des Störungsverlaufs
Tabelle 11 LED-MELDEZUSTÄNDE (L1..L4) („FIGURA 21“) Status Bedeutung Mögliche Lösung LED L1 - L2 Änderung der an den Neueinlernen der Geräte erforderlich (siehe hierzu Abschnitt „Einlernen der BlueBus angeschalteten Langsames Blinken Geräteanzahl oder Gerät angeschlossenen Geräte“) nicht eingelernt. LED L3 - L4 Die Positionen der mechanischen Endanschläge wurden... -
Seite 20: Anschluss Der Schnittstelle Ibt4N
Die Entsprechungen zwischen „Ausgang Empfänger" und „Ein- 8.2 ANSCHLUSS DER SCHNITTSTELLE IBT4N gang Steuerung“ finden Sie in „Tabelle 12“ und „Tabelle 13“. Die Steuerung verfügt über einen IBT4N-Anschluss für die IBT4N-Schnittstelle, der den Anschluss aller Vorrichtungen mit Tabelle 12 BusT4-Schnittstelle ermöglicht, beispielsweise die Programmie- SMXI / SMXIS ODER OXI / OXIFM / OXIT / OXITFM IN MODUS I ODER reinheit „Oview“... -
Seite 21: Anschluss Der Pufferbatterie Ps324
8.3 ANSCHLUSS DER PUFFERBATTERIE PS324 WARTUNG DES PRODUKTS Die Steuerung kann mit Pufferbatterien PS324 gespeist werden, die bei einem Stromausfall der Stromversorgung dienen. Die Elektronik der Steuerung bedarf keiner besonderenWartung. WARTUNG DES PRODUKTS Vor der Installation einer Pufferbatterie muss die In regelmäßigen Abständen, zumindest alle 6 Monate, sollte je- Steuerung von der Stromversorgung getrennt wer- doch die Funktionstüchtigkeit der gesamten Anlage gemäß... -
Seite 22: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN Alle technischen Daten beziehen sich auf eine Umgebungstemperatur von 20 °C (± 5 °C). Nice S.p.A. behält sich das Recht vor, jederzeit als nötig betrachtete Änderungen am Produkt vorzunehmen, wobei Funktionalitäten und Einsatzzweck beibehalten werden. Tabelle 14... -
Seite 23: Konformität
Und Einbauerklärung von “Unvollständige Maschine” Hinweis - Der Inhalt dieser Konformitätserklärung entspricht dem in den offiziellen Unterlagen angegebenen, die sich im Firmensitz der Nice S.p.a. befinden, und insbesondere der vor dem Druck dieser Anleitung verfügbaren letzten Revision. Der hier vorhandene Text wurde aus Verlagsgründen angepasst. Eine Kopie der ursprünglichen Erklärung jedes Produkts kann bei Nice S.p.a.(TV) I angefordert werden. - Seite 24 ANMERKUNGEN 24 – DEUTSCH...
-
Seite 25: Anweisungen Und Hinweise Für Den Benutzer
ANWEISUNGEN UND HINWEISE FÜR DEN BENUTZER Bevor Sie die Automation zum ersten Mal verwenden, lassen Sie Sicherheitsvorrichtungen außer Betrieb: Die Automation kann sich von Ihrem Installateur erklären, wie Restrisiken entstehen auch dann benutzt werden, wenn Sicherheitsvorrichtungen nicht können, und widmen Sie dem Lesen der Anweisungen und Hin- korrekt funktionieren oder außer Betrieb sind. - Seite 26 ANMERKUNGEN 26 – DEUTSCH...
- Seite 27 ANMERKUNGEN DEUTSCH – 27...
- Seite 28 Nice SpA Via Callalta, 1 31046 Oderzo TV Italy www.niceforyou.com info@niceforyou.com...
