4.2 - Установка DoubleDimmer-Control
1. Отключите питание (выключите предохранитель).
2. Откройте коробку настенного выключателя.

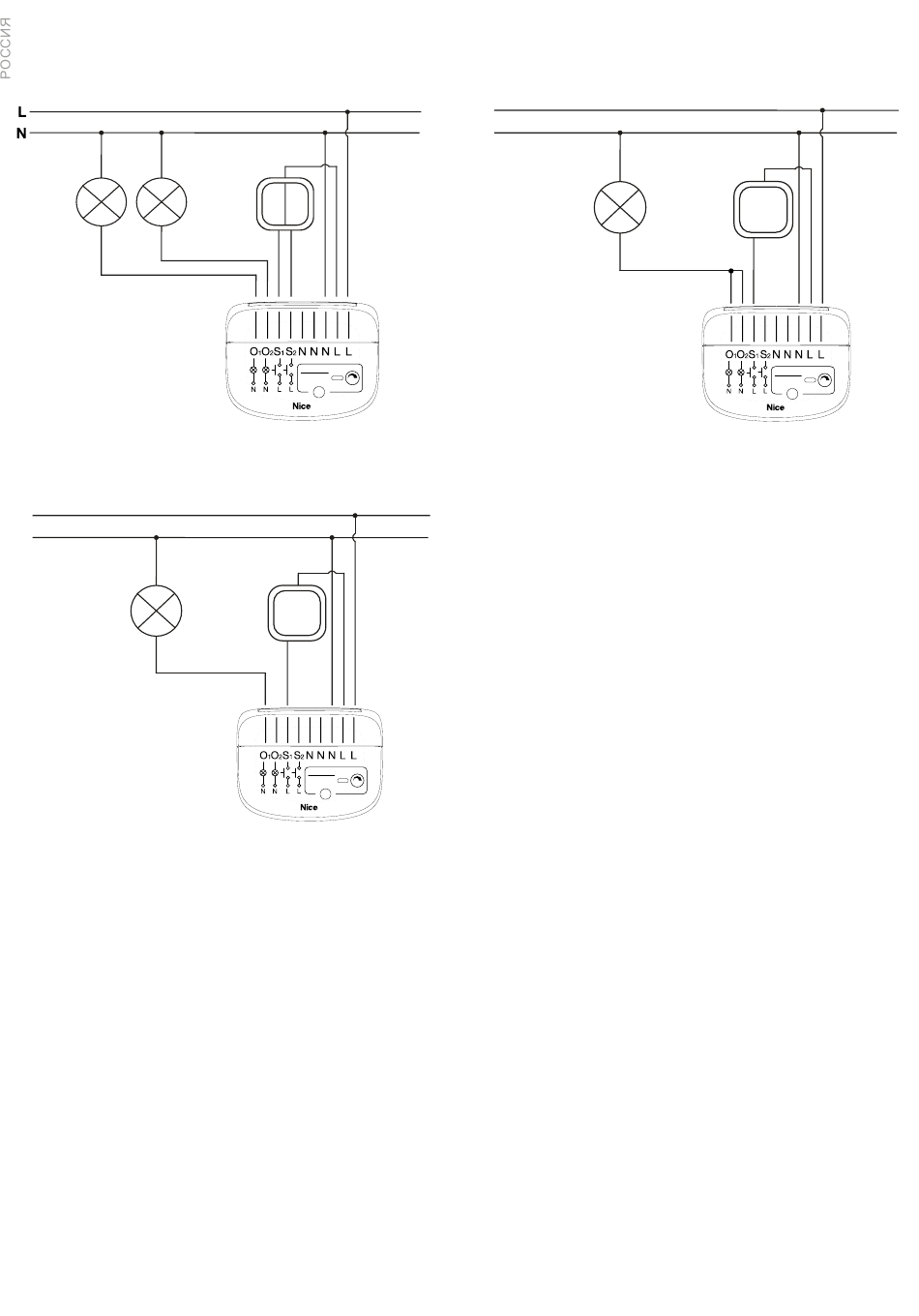

3. Подключите устройство в соответствии с одной из следующих схем.
Схема 1: Двухконтурное подключение - независимые выходы
L
N
Схема 3: Одноконтурное подключение - независимые выходы
4. После проверки правильности подключения включите напряжение в сети.
5. Добавьте устройство в сеть Z-Wave..
6. Отключите напряжение в сети, затем поместите устройство в коробку настенного выключателя.
7. Закройте коробку настенного выключателя и включите напряжение в сети
• S1 и S2 имеют функцию активации режима обучения. Вы можете активировать режим обучения (добавление/удаление) в течение
10 минут после включения устройства.
• По умолчанию выключатель, подключенный к клемме S1, включает/выключает и регулирует яркость первой нагрузки, а
выключатель, подключенный к клемме S2, включает/выключает и регулирует яркость второй нагрузки. С помощью параметра 24
«Ориентация кнопок» можно изменить назначение входов без необходимости изменения электрических соединений.
• После включения питания светодиодный индикатор сигнализирует о состоянии включения в сеть Z-Wave цветом:
Зеленый — устройство добавлено в незащищенный режим S0 или S2 «Неаутентифицированный»
Пурпурный — устройство добавлено в режим S2 «Аутентифицированный»
Красный — устройство не добавлено
4.3 — Установка DoubleDimmer-Control с байпасами
Адаптер NICE LED совместим с NICE DoubleDimmer-Control (FGD-223). Мы рекомендуем устанавливать адаптер LED при
использовании светодиодных ламп низкой мощности. Адаптер NICE LED помогает предотвратить свечение или мерцание ламп
при их выключении. Вы можете установить один байпас на каждый канал.
52
PROG
3x CLICK TO
ADD/REMOVE
Схема 2: Одноконтурное подключение - подключенные выходы
PROG
3x CLICK TO
ADD/REMOVE
L
N
Примечания к схемам
S1 — клемма для первого настенного выключателя
S2 — клемма для второго настенного выключателя
L — клемма для внутреннего подключения фазного провода
O1 — выходная клемма первого канала
O2 — выходная клемма второго канала
N — клемма для внутреннего подключения нулевого провода
PROG — сервисная кнопка (используется для добавления/
удаления устройства и навигации по меню)
PROG
3x CLICK TO
ADD/REMOVE
