4.2 - Installatie van DoubleDimmer-Control
1. Schakel de netspanning uit (schakel de zekering uit).
2. Open de wandschakelaardoos.
3. Sluit het apparaat aan volgens een van de volgende schema's.

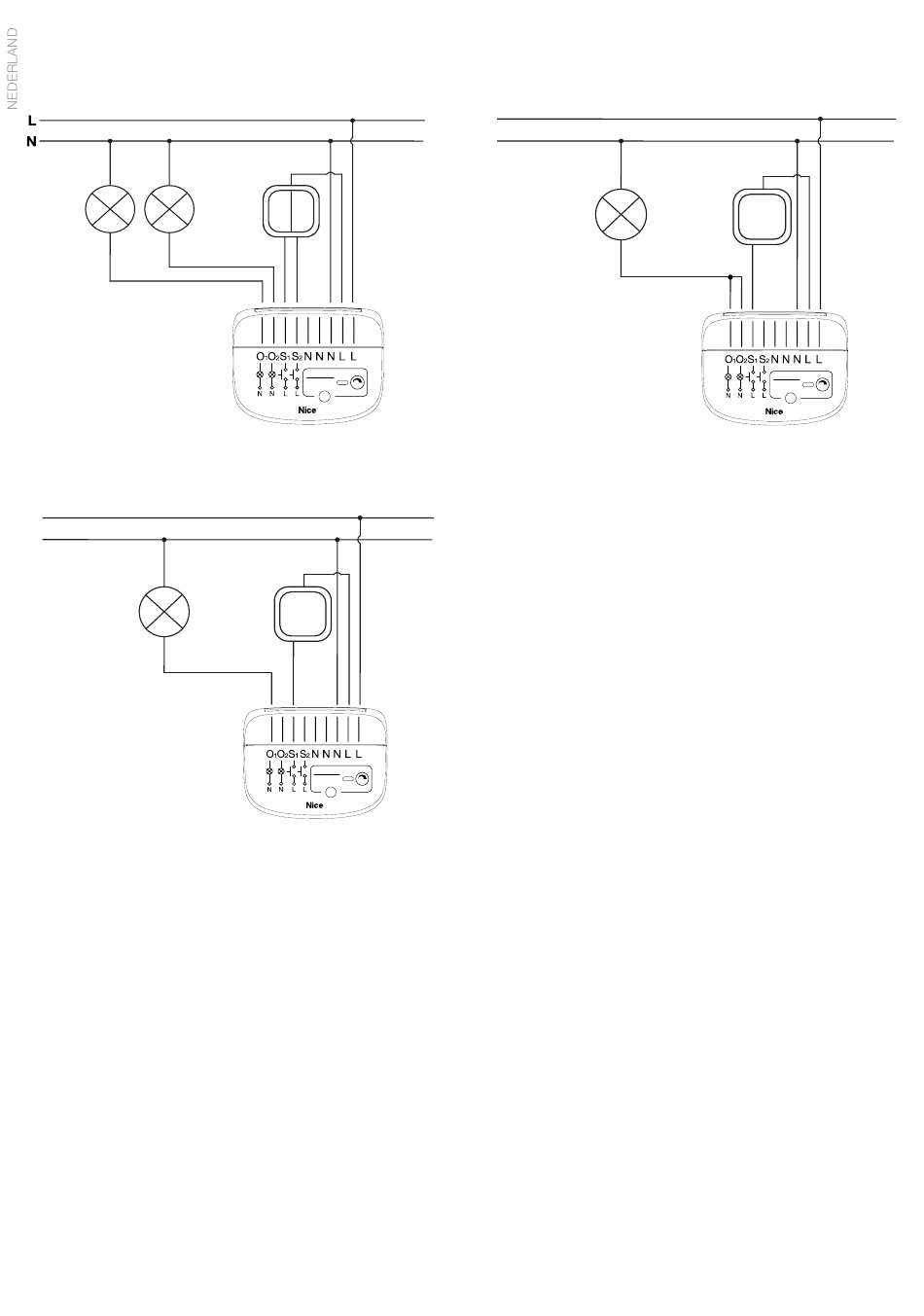

Diagram 1: Dubbele schakeling - onafhankelijke uitgangen
L
N
Diagram 4: Dubbele schakeling met LED-adapter - onafhankelijke uitgangen
4. Nadat u hebt gecontroleerd of de aansluiting correct is, schakelt u de netspanning weer in.
5. Voeg het apparaat toe aan het Z-Wave-netwerk.
6. Schakel de netspanning uit en plaats het apparaat in de wandschakelaardoos.
7. Sluit de wandschakelaardoos en schakel de netspanning weer in.
• S1 en S2 hebben de functie om de leermodus te activeren. U kunt de leermodus (toevoegen/verwijderen) gedurende 10 minuten na het
inschakelen van het apparaat activeren.
• Standaard schakelt de schakelaar die is aangesloten op de S1-aansluiting de eerste belasting in/uit en dimt/verhoogt deze, terwijl de schake-
laar die is aangesloten op de S2-aansluiting de tweede belasting in/uit schakelt en dimt/verhoogt. Met parameter 24 Knoporiëntatie kunt u
de toewijzing van de ingangen wijzigen zonder dat u de elektrische aansluitingen hoeft te wijzigen.
• Na het inschakelen van de netspanning geeft de LED-indicator de status van de opname in het Z-Wave-netwerk aan met een kleur:
Groen - het apparaat is toegevoegd aan de niet-beveiligde, S0 of S2 niet-geverifieerde modus
Magenta - het apparaat is toegevoegd aan de S2 geverifieerde modus
Rood - het apparaat is niet toegevoegd
4.3 - Installatie van DoubleDimmer-Control met bypasses
De NICE LED-adapter is compatibel met de NICE DoubleDimmer-Control (FGD-223). Wij raden aan de LED-adapter te installeren wanneer LED-
lampen met een laag vermogen worden gebruikt. De NICE LED-adapter helpt voorkomen dat lampen blijven gloeien of flikkeren wanneer ze zijn
uitgeschakeld. U kunt één bypass per kanaal installeren.
46
PROG
3x CLICK TO
ADD/REMOVE
PROG
3x CLICK TO
ADD/REMOVE
L
N
Diagram 2: Enkelvoudige schakeling - aangesloten uitgangen
Opmerkingen bij de diagrammen
S1 - Aansluiting voor de eerste wandschakelaar
S2 - Aansluiting voor de tweede wandschakelaar
L - Aansluiting voor de intern aangesloten stroomdraad
O1 - Uitgangsaansluiting van het eerste kanaal
O2 - Uitgangsaansluiting van het tweede kanaal
N - Aansluiting voor de intern aangesloten neutrale draad
PROG - Serviceknop (gebruikt om het apparaat toe te voegen/
te verwijderen en door het menu te navigeren)
PROG
3x CLICK TO
ADD/REMOVE
