4.2 - Installation der DoubleDimmer-Control

1. Schalten Sie die Netzspannung aus (Sicherung ausschalten).
2. Öffnen Sie den Wandschalterkasten.
3. Schließen Sie das Gerät gemäß einem der folgenden Schaltpläne an.

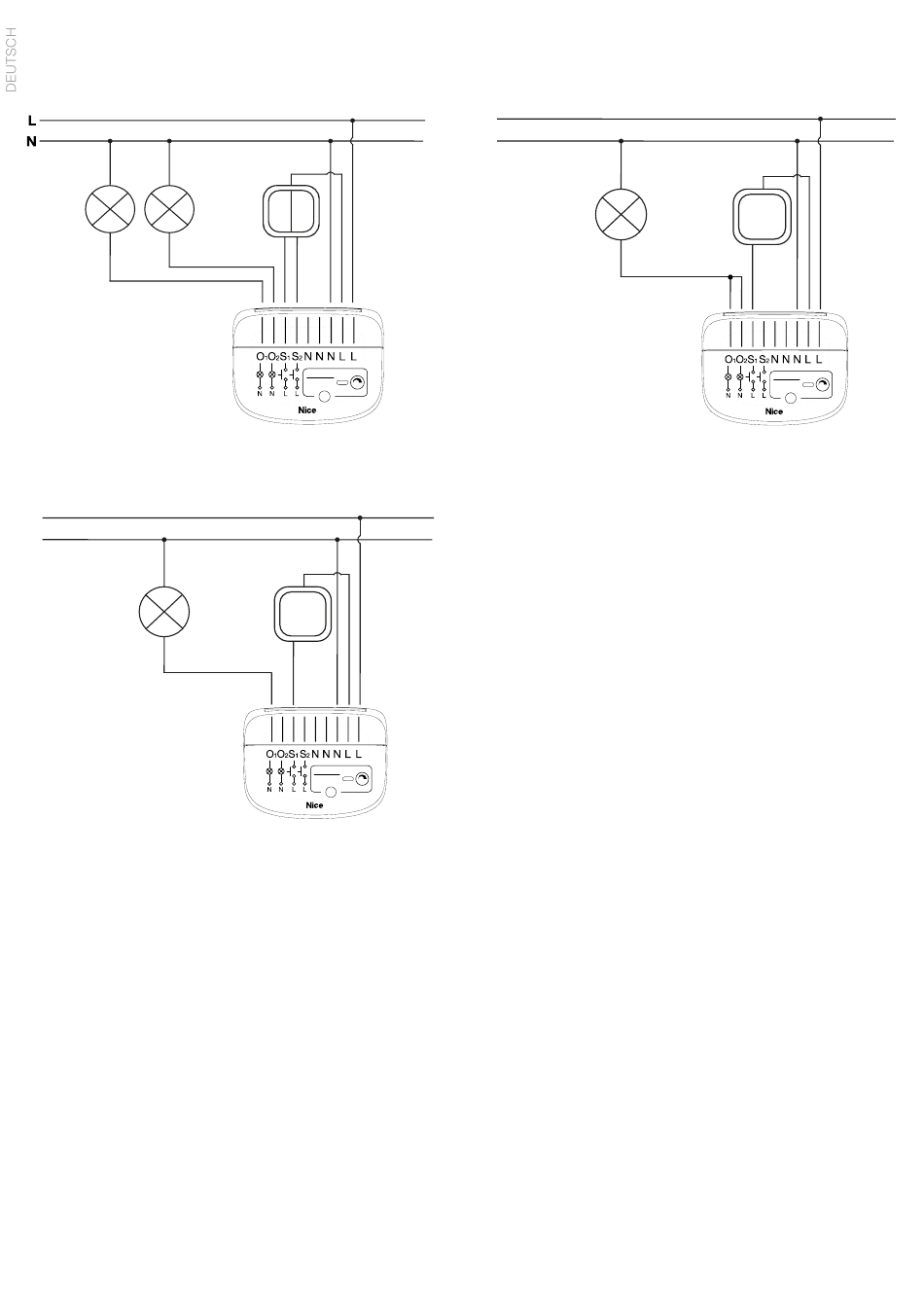

Diagramm 1: Zweikreisanschluss – unabhängige Ausgänge
L
N
Diagramm 3: Einfacher Anschluss – unabhängige Ausgänge
4. Nachdem Sie die Richtigkeit des Anschlusses überprüft haben, schalten Sie die Netzspannung wieder ein.
5. Fügen Sie das Gerät zum Z-Wave-Netzwerk hinzu.
6. Schalten Sie die Netzspannung aus und setzen Sie das Gerät in die Wandschalterdose ein.
7. Schließen Sie die Wandschalterdose und schalten Sie die Netzspannung wieder ein.
• S1 und S2 haben die Funktion, den Lernmodus zu aktivieren. Sie können den Lernmodus (Hinzufügen/Entfernen) für 10 Minuten nach dem
Einschalten des Geräts aktivieren.
• Standardmäßig schaltet der an die Klemme S1 angeschlossene Schalter die erste Last ein/aus und dimmt sie, während der an die Klemme
S2 angeschlossene Schalter die zweite Last ein/aus schaltet und dimmt. Mit dem Parameter 24 Tastenausrichtung können Sie die Eingangs-
belegung ändern, ohne die elektrischen Anschlüsse ändern zu müssen.
• Nach dem Einschalten der Netzspannung signalisiert die LED-Anzeige den Status der Aufnahme in das Z-Wave-Netzwerk mit einer Farbe:
Grün – das Gerät wurde dem ungesicherten Modus S0 oder S2 (nicht authentifiziert) hinzugefügt
Magenta – das Gerät wurde dem Modus S2 (authentifiziert) hinzugefügt
Rot – das Gerät wurde nicht hinzugefügt
4.3 – Installation des DoubleDimmer-Control mit Bypässen
Der NICE LED-Adapter ist mit der NICE DoubleDimmer-Steuerung (FGD-223) kompatibel. Wir empfehlen die Installation des LED-Adapters,
wenn LED-Lampen mit geringer Leistung verwendet werden. Der NICE LED-Adapter verhindert das Leuchten oder Flackern der Lampen, wenn
sie ausgeschaltet sind. Sie können pro Kanal einen Bypass installieren.
22
PROG
3x CLICK TO
ADD/REMOVE
PROG
3x CLICK TO
ADD/REMOVE
L
N
Diagramm 2: Einfacher Stromkreis – angeschlossene Ausgänge
Hinweise zu den Schaltplänen
S1 - Klemme für den ersten Wandschalter
S2 - Klemme für den zweiten Wandschalter
L - Klemme für die intern angeschlossene stromführende Leitung
O1 - Ausgangsklemme des ersten Kanals
O2 - Ausgangsklemme des zweiten Kanals
N - Klemme für die intern angeschlossene Neutralleitung
PROG - Servicetaste (zum Hinzufügen/Entfernen des Geräts und
zur Navigation im Menü)
PROG
3x CLICK TO
ADD/REMOVE
