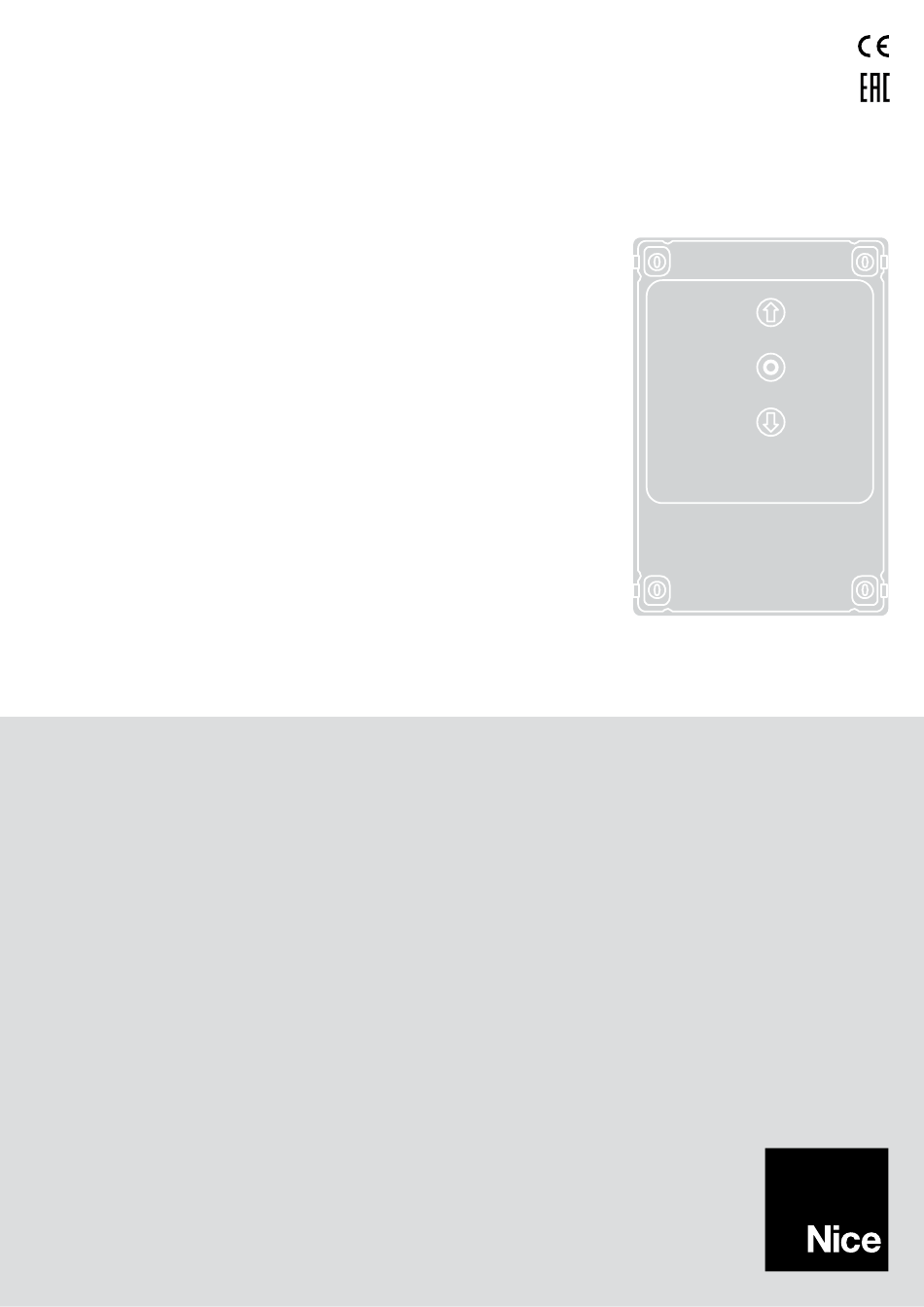

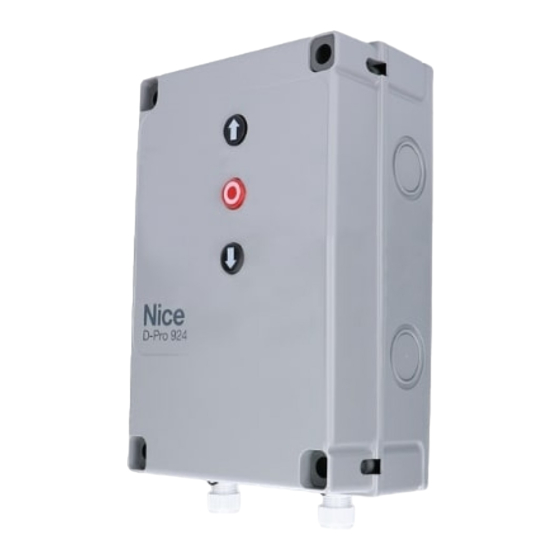

- Seite 1 Nice DPRO924 Control unit DE - Installierungs-und Gebrauchsanleitungen und Hinweise...
- Seite 3 OXI/SMXI OXI New Generetion FUSE FUSE...
-
Seite 4: Inhaltsverzeichnis
DEUTSCH Originalbedienungsanleitung in Italienisch Inhalt Abbildungen ....................I-II ALLGEMEINE HINWEISE: SICHERHEIT - INSTALLATION - BEDIENUNG ...1 1 - PRODUKTBESCHREIBUNG UND BESTIMMUNGSZWECK ....2 2 - INSTALLATION ..................2 2.1 - Kontrollen vor der Installation ..............2 2.2 - Einsatzgrenzen des Produktes ...............2 2.3 - Typische Anlage ..................2 2.4 - Installation der Steuereinheit ..............2 3 - ELEKTRISCHE ANSCHLÜSSE ..............3 3.1 - Beschreibung der Anschlüsse ..............3... -
Seite 5: Allgemeine Hinweise: Sicherheit - Installation - Bedienung
Dieses Produkt wurde Tests zur elektromagnetischen Verträglichkeit unter schwierigsten Anwendungsbedingungen unterzogen, und zwar in den von diesem Handbuch vorgesehenen Konfigurationen und in Kombination mit Teilen, die im Produktkatalog von Nice S.p.A. enthalten sind. Bei Verwendung des Produkts in anderer Konfiguration bzw. mit anderen, nicht vorgesehenen Teilen kann die elektromagnetische Verträglichkeit gegebenenfalls nicht gewährleistet werden;... -
Seite 6: Beschreibung Des Produkts Und Bestimmungszweck
Fall muss zumindest ein Photozellenpaar (Lichtschranke), wie in Abb. 2 dargestellt, verwendet werden. BESCHREIBUNG DES PRODUKTS UND BESTIMMUNGSZWECK DPRO924 è una centrale di comando destinata all’utilizzo per automatizzare portoni sezionali bilanciati. Può comandare motori con sistema di controllo della posizione ad encoder, a d effetto Hall o a finecorsa elettromeccanici. -
Seite 7: Anschluss
Eingang für den Anschluss des Oview Programmiergeräts, mit entsprechendem IBT4N Adapter. ACHTUNG! - Vor dem Anschließen/Abtrennen des Programmiergeräts Spannungsversorgung abschalten. Eingang für den Anschluss der Antenne des Funkempfängers (Anm.: in den Blinkleuchten Nice Modell ELDC ist die Antenne einge- Aerial... -
Seite 8: Elektrische Anschlüsse Der Steuereinheit
Zubehörs wird ABGERATEN. Der Hersteller übernimmt keine Haftung für etwaige Schäden, die durch eine unsachgemäße Verwendung der diversen Vorrichtungen des Systems (d. h. eine Verwendung, die nicht den Bestimmungen des vorliegenden Bedienungshandbuchs entspricht), verursacht wurden. Für weitere Informationen wenden Sie sich bitte an den NICE-Kundendienst. 3.2 - Elektrische Anschlüsse der Steuerungseinheit (Abb. 5) ACHTUNG! –... -
Seite 9: Beschreibung
ACHTUNG! - Nach dem Anschluss der Sicherheitsvorrichtungen müssen die Schritte für das „Erlernen der Sicherheitsvorrichtungen“ ausge- führt werden (Abschnitt 4.3). 3.4 - Anschluss Funkempfänger Die Steuerungseinheit verfügt über eine SM-Steckverbindung für den Anschluss eines Funkempfängers (optionales Zubehör, nicht im Lieferumfang enthalten) Modell SMXI, SMXIS, OXI, OXI New Generetion, OXIBD bzw. -
Seite 10: Programmierung
PROGRAMMIERUNG 4.1 - Bedienfeld der Steuereinheit STOPP-Taste loslassen ÖFFNEN Alle DIP-Schalter auf OFF stellen = die grüne STOP LED blinkt langsam oder wie vorher programmiert SCHLIESSEN Dieser Vorgang muss wiederholt werden, wenn eine Änderung an den an der Klemme „STOP Safety Edge“ angeschlossenen Geräten (z.B. nach Anschluss Die Tasten „ÖFFNEN“, eines neuen Gerätes an die Steuereinheit) oder am Anschluss für den Fototest „STOP“... -
Seite 11: Funktionsweisen
übermäßiges Aufwickeln der Rollgitter (Rolltore) zu verhindern. 4.5 - Funktionsweisen Wichtig - Freigabe mit Motor Nice SUMO: bei Freigabe durch den Mo- ACHTUNG! - Wurden die in Tabelle 3 aufgeführten Funktionen mit dem tor SUMO speichert die Steuereinheit DPR0924 diesen Steuerbefehl, sofern sie Programmiergerät Oview programmiert, muss der DIP-Schalter auf... -
Seite 12: Geschwindigkeitseinstellung Ändern
DIP-Schalter switch A-4 2” • Geschwindigkeit erhöhen: Taste ÖFFNEN mehrmals drücken = wieder auf ON stellen mit jedem Tastendruck erhöht sich die Geschwindigkeit um 5 % und mit Taste P1 für 2 s Oder bestätigen. • Geschwindigkeit verringern: Taste SCHLIESSEN mehrmals drü- An dieser Stelle muss cken = jeder Tastendruck entspricht einer Verringerung um 5 % die Reihenfolge von... -
Seite 13: Weitere Informationen
WEITERE INFORMATIONEN 6.1 - Anschluss von Fotozellen und Zusatzgeräten im Standby-Modus Die Funktion „Alles auf Standby“ dient der Energieersparnis, sie ist nützlich, wenn eine Pufferbatterie vorhanden ist, denn dank ihr hält die Batterieladung länger an; sie kann mit dem Programmiergerät Oview aktiviert werden. Nach Ablauf der eingestellten „Standby-Zeit“... -
Seite 14: Anschluss Pufferbatterie
6.3 - Anschluss Pufferbatterie Das Steuergerät ist geeignet für den Einbau der Pufferbatterie Modell PS224 (optionales Zubehör): 7,2 Ah mit integriertem Ladegerät. Pufferbatterie entsprechend der Abbildung anschließen. ACHTUNG! - Der elektrische Anschluss der Pufferbatterie an die Steuereinheit darf erst nach Abschluss aller Installations- und Programmierphasen erfolgen, da es bei der Batterie lediglich um eine Notstromversorgung handelt. -
Seite 15: Entsorgung Des Geräts
TABELLE 6: SIGNALE DER OK-LED (rotes Blinken) Meldung Ursache Abhilfe 2 mal Blinken - 1 s Pause Eingriff einer Fotozelle Zu Beginn eines Manövers geben eine oder mehrere Fotozellen keine Freigabe zur Bewe- 2 mal Blinken - LED rot gung; Nachsehen, ob sich Hindernisse im Weg befinden. Während des Schließens ist das normal, wenn ein Hindernis vorhanden ist. -
Seite 16: Technische Merkmale Des Produkts
TECHNISCHE MERKMALE DES PRODUKTS HINWEISE: • Alle technischen Merkmale beziehen sich auf eine Umgebungstemperatur von 20°C (±5°C). • Nice S.p.A. behält sich das Recht auf jederzeitige Änderungen des Geräts vor, insofern diese die vorgesehene Funktionalität und den Einsatzzweck nicht ändern. -
Seite 17: Eg-Konformitätserklärung
Erklärung für den Einbau einer „unvollständigen Maschine“ Hinweis - Der Inhalt dieser Erklärung stimmt mit dem offiziell am Geschäftssitz von Nice S.p.A. hinterlegten Dokument überein, insbeson- dere mit der letzten, vor dem Druck dieser Anleitung verfügbaren Revision. Dieser Text wurde aus redaktionellen Gründen angepasst. Eine Kopie der Originalerklärung kann bei Nice S.p.A. - Seite 18 Nice SpA Via Callalta, 1 31046 Oderzo (TV) Italy www.niceforyou.com info@niceforyou.com...
