4.2 - Installation du DoubleDimmer-Control
1. Coupez la tension secteur (désactivez le fusible).
2. Ouvrez le boîtier de l'interrupteur mural.
3. Raccordez l'appareil conformément à l'un des schémas suivants.

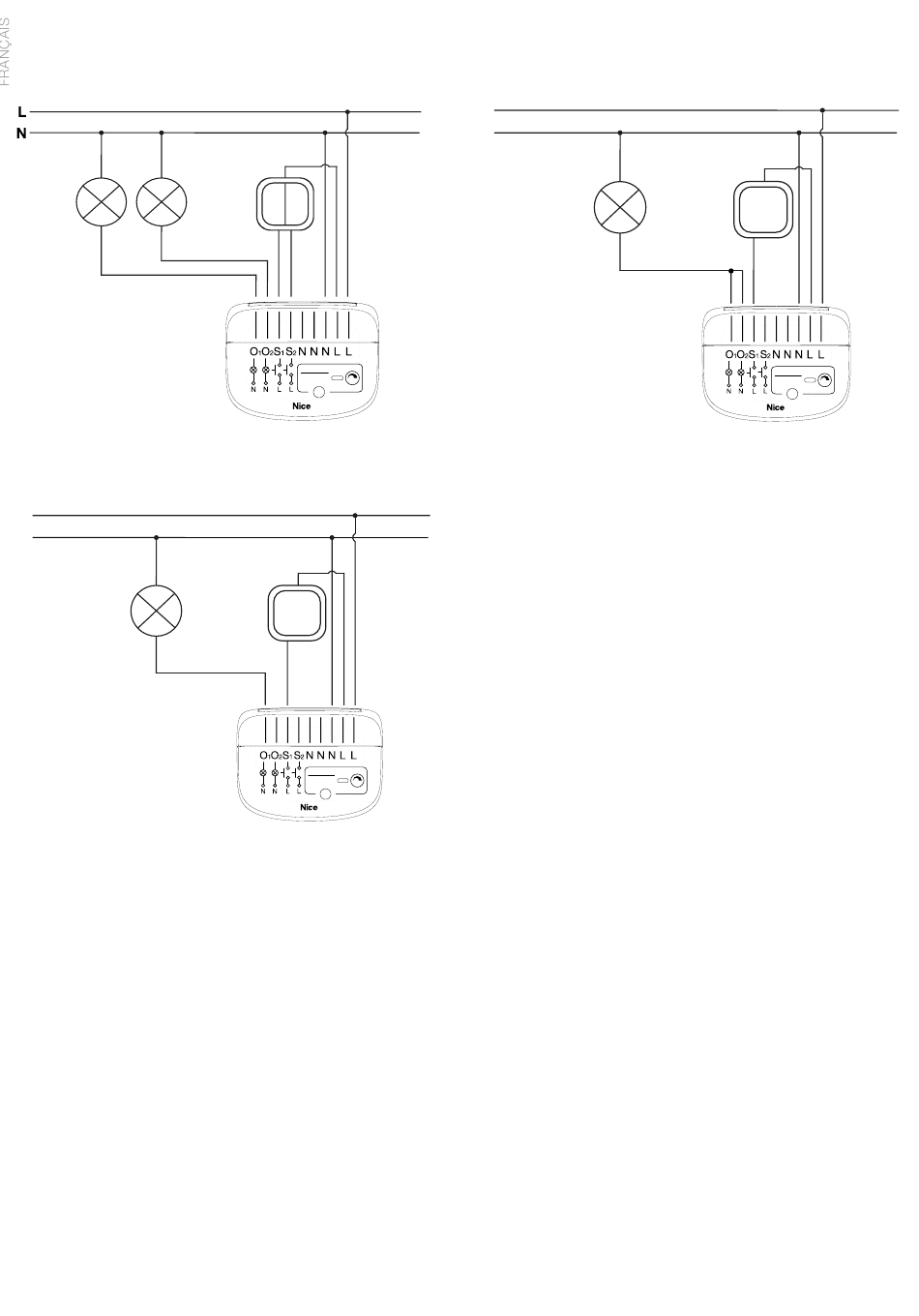

Schéma 1 : Connexion double circuit - sorties indépendantes
L
N
Schéma 3 : Connexion à circuit unique - sorties indépendantes
4. Après avoir vérifié que le raccordement est correct, rétablissez la tension secteur.
5. Ajoutez l'appareil au réseau Z-Wave.
6. Coupez la tension secteur, puis placez l'appareil dans le boîtier de l'interrupteur mural.
7. Fermez le boîtier de l'interrupteur mural et rétablissez la tension secteur
• S1 et S2 ont pour fonction d'activer le mode apprentissage. Vous pouvez activer le mode apprentissage (ajout/suppression) pendant 10
minutes après avoir mis l'appareil sous tension.
• Par défaut, l'interrupteur connecté à la borne S1 allume/éteint et atténue/augmente l'intensité de la première charge, tandis que l'interrupteur
connecté à la borne S2 allume/éteint et atténue/augmente l'intensité de la deuxième charge. Le paramètre 24 Orientation des boutons vous
permet de modifier l'affectation des entrées sans avoir à modifier les connexions électriques.
• Après avoir mis le secteur sous tension, le voyant LED indique l'état d'inclusion dans le réseau Z-Wave à l'aide d'une couleur :
Vert - l'appareil a été ajouté au mode non sécurisé, S0 ou S2 non authentifié
Magenta - l'appareil a été ajouté au mode S2 authentifié
Rouge - l'appareil n'a pas été ajouté
4.3 - Installation du DoubleDimmer-Control avec dérivations
L'adaptateur LED NICE est compatible avec le DoubleDimmer-Control NICE (FGD-223). Nous recommandons d'installer l'adaptateur LED
lorsque des ampoules LED à faible puissance sont utilisées. L'adaptateur LED NICE permet d'éviter que les lumières ne restent allumées ou ne
clignotent lorsqu'elles sont éteintes. Vous pouvez installer un contournement par canal.
28
PROG
3x CLICK TO
ADD/REMOVE
PROG
3x CLICK TO
ADD/REMOVE
L
N
Schéma 2 : Connexion à circuit unique - sorties connectées
Remarques concernant les schémas
S1 - Borne pour le 1er interrupteur mural
S2 - Borne pour le 2e interrupteur mural
L - Borne pour le fil sous tension connecté en interne
O1 - Borne de sortie du 1er canal
O2 - Borne de sortie du 2e canal
N - Borne pour le fil neutre connecté en interne
PROG - Bouton de service (utilisé pour ajouter/supprimer l'appareil
et naviguer dans le menu)
