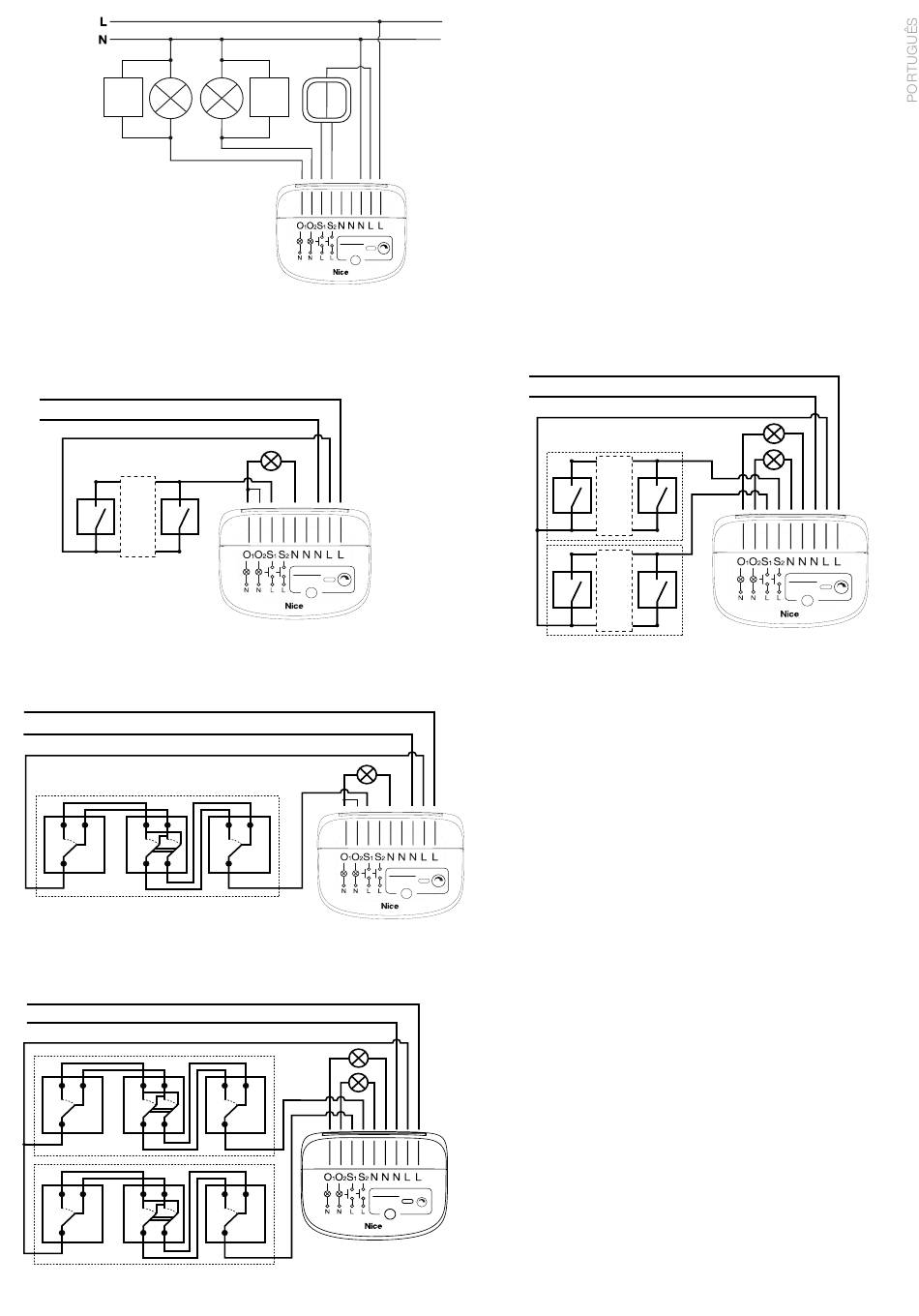

Diagrama 4: Ligação de circuito duplo com adaptador LED - saídas independentes
4.4 - Ligação do interruptor da escada
L
N
...
Diagrama 5: Interruptores momentâneos ×1 - saídas conectadas
L
N
1 3 1 3
P P 2
Diagrama 7: Interruptores em escada ×1 - saídas conectadas
L
N
1 3 1 3
P P 2
1 3 1 3
P P 2
Diagrama 8: Interruptores cruzados × 2 - saídas independentes
LED
Adaptor
PROG
3x CLICK TO
ADD/REMOVE
PROG
3x CLICK TO
ADD/REMOVE
1 3
P
1 3
P
1 3
PROG
3x CLICK TO
ADD/REMOVE
P
L
N
Diagrama 6: Interruptores momentâneos ×2 - saídas independentes
PROG
3x CLICK TO
ADD/REMOVE
...
...
PROG
3x CLICK TO
ADD/REMOVE
