4.2 - Instalacja DoubleDimmer-Control
1. Wyłącz napięcie sieciowe (wyłącz bezpiecznik).
2. Otwórz skrzynkę przełącznika ściennego.

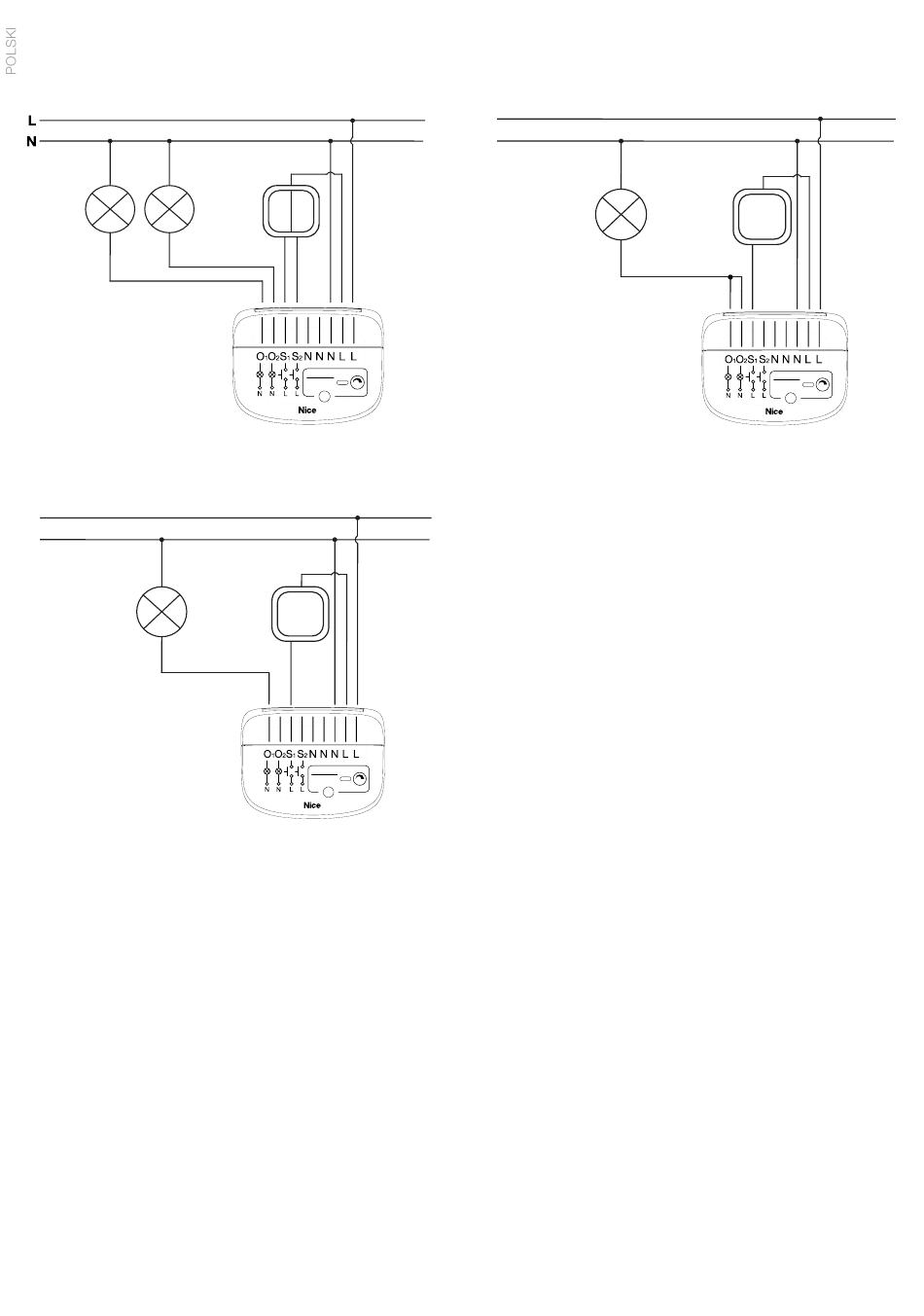

3. Podłącz urządzenie zgodnie z jednym z poniższych schematów.
Schemat 1: Podłączenie dwuobwodowe – niezależne wyjścia
L
N
Schemat 3: Połączenie jednoprzewodowe – niezależne wyjścia
4. Po sprawdzeniu poprawności połączenia włącz ponownie napięcie sieciowe.
5. Dodaj urządzenie do sieci Z-Wave.
6. Wyłącz napięcie sieciowe, a następnie umieść urządzenie w puszce przełącznika ściennego.
7. Zamknij puszkę przełącznika ściennego i włącz ponownie napięcie sieciowe.
• S1 i S2 mają funkcję aktywacji trybu uczenia się. Tryb uczenia się (dodawanie/usuwanie) można aktywować na 10 minut po włączeniu
urządzenia.
• Domyślnie przełącznik podłączony do zacisku S1 włącza/wyłącza i przyciemnia/rozjaśnia pierwsze obciążenie. Przełącznik podłączony do
zacisku S2 włącza/wyłącza i przyciemnia/rozjaśnia drugie obciążenie. Za pomocą parametru 24 Orientacja przycisków można zmienić przyp-
isanie wejść bez konieczności zmiany połączeń elektrycznych.
• Po włączeniu napięcia sieciowego dioda LED sygnalizuje stan włączenia do sieci Z-Wave kolorem:
Zielony - urządzenie dodane w trybie non-secure, S0 or S2 Unauthenticated mode
Magenta - urządzenie dodane w trybie S2 Authenticated mode
Czerwony - urządzenie nie zostało dodane
4.3 - Instalacja DoubleDimmer-Control z adapterem
Adapter LED NICE jest kompatybilny z podwójnym ściemniaczem NICE (FGD-223). Zalecamy zainstalowanie adaptera LED w przypadku stoso-
wania żarówek LED o niskim poborze mocy. Adapter LED NICE zapobiega świeceniu lub migotaniu świateł po ich wyłączeniu. Na każdy kanał
można zainstalować jeden adapter.
16
PROG
3x CLICK TO
ADD/REMOVE
PROG
3x CLICK TO
ADD/REMOVE
L
N
Schemat 2: Podłączenie jednoprzewodowe – podłączone wyjścia
Uwagi dotyczące schematów
S1 - Zacisk dla pierwszego przełącznika ściennego
S2 - Zacisk dla drugiego przełącznika ściennego
L - Zacisk dla przewodu fazowego podłączonego wewnętrznie
O1 - Zacisk wyjściowy pierwszego kanału
O2 - Zacisk wyjściowy drugiego kanału
N - Zacisk dla przewodu neutralnego podłączonego wewnętrznie
PROG - Przycisk serwisowy (służy do dodawania/usuwania urządzenia
i poruszania się po menu)
PROG
3x CLICK TO
ADD/REMOVE
