...2 GRUNDEINSTELLUNGEN

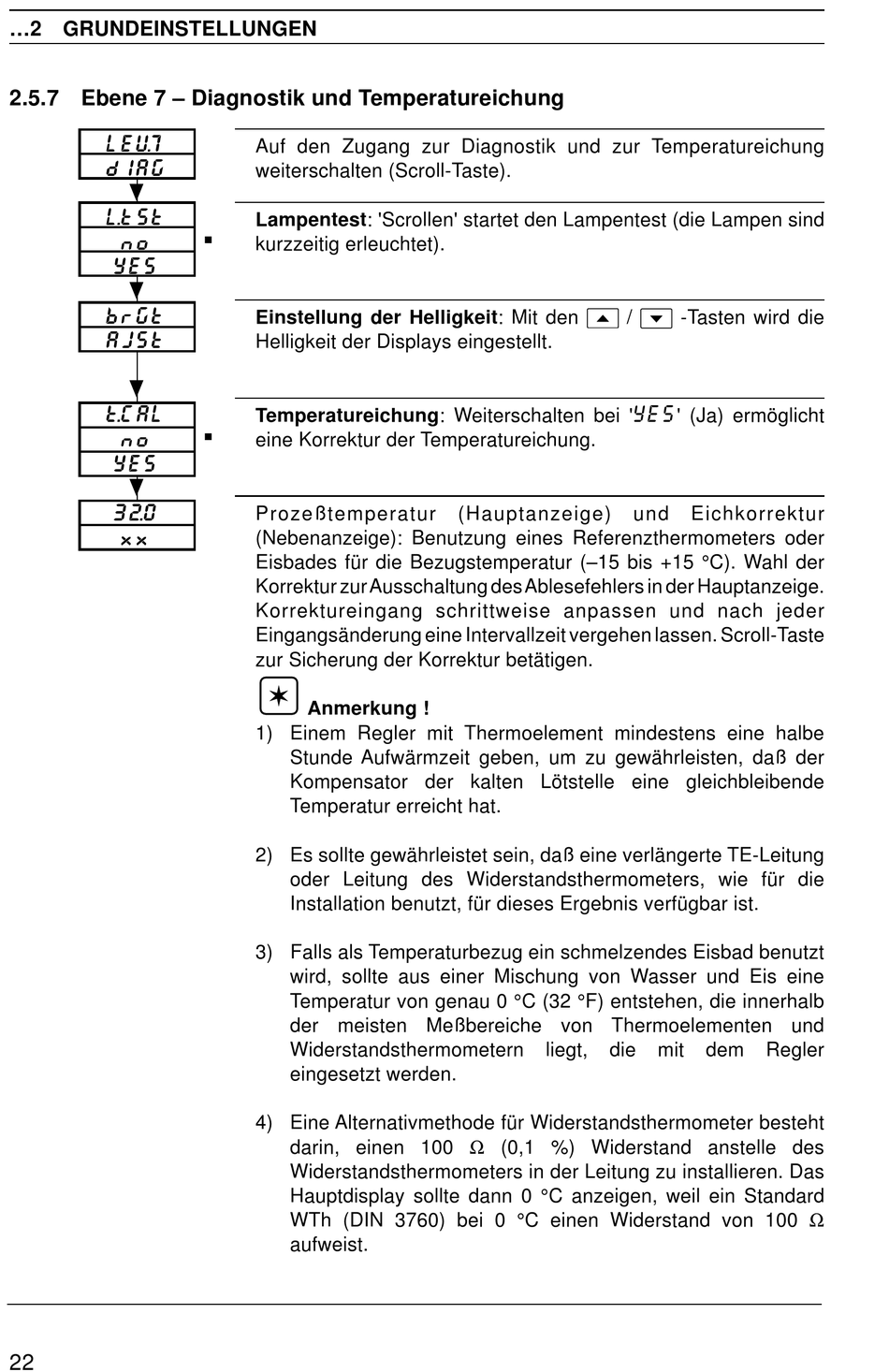

2.5.7 Ebene 7 – Diagnostik und Temperatureichung
LEU. 7
dIAG
L. t St
no
YES
brGt
AJSt
t. C AL
no
YES
32. 0
xx
22
Auf den Zugang zur Diagnostik und zur Temperatureichung
weiterschalten (Scroll-Taste).
Lampentest: 'Scrollen' startet den Lampentest (die Lampen sind
kurzzeitig erleuchtet).
Einstellung der Helligkeit: Mit den
Helligkeit der Displays eingestellt.
Temperatureichung: Weiterschalten bei '
eine Korrektur der Temperatureichung.
Prozeßtemperatur
(Nebenanzeige): Benutzung eines Referenzthermometers oder
Eisbades für die Bezugstemperatur (–15 bis +15 °C). Wahl der
Korrektur zur Ausschaltung des Ablesefehlers in der Hauptanzeige.
Korrektureingang schrittweise anpassen und nach jeder
Eingangsänderung eine Intervallzeit vergehen lassen. Scroll-Taste
zur Sicherung der Korrektur betätigen.
Anmerkung !
1) Einem Regler mit Thermoelement mindestens eine halbe
Stunde Aufwärmzeit geben, um zu gewährleisten, daß der
Kompensator der kalten Lötstelle eine gleichbleibende
Temperatur erreicht hat.
2) Es sollte gewährleistet sein, daß eine verlängerte TE-Leitung
oder Leitung des Widerstandsthermometers, wie für die
Installation benutzt, für dieses Ergebnis verfügbar ist.
3) Falls als Temperaturbezug ein schmelzendes Eisbad benutzt
wird, sollte aus einer Mischung von Wasser und Eis eine
Temperatur von genau 0 °C (32 °F) entstehen, die innerhalb
der meisten Meßbereiche von Thermoelementen und
Widerstandsthermometern
eingesetzt werden.
4) Eine Alternativmethode für Widerstandsthermometer besteht
darin, einen 100 Ω (0,1 %) Widerstand anstelle des
Widerstandsthermometers in der Leitung zu installieren. Das
Hauptdisplay sollte dann 0 °C anzeigen, weil ein Standard
WTh (DIN 3760) bei 0 °C einen Widerstand von 100 Ω
aufweist.
(Hauptanzeige)
liegt, die
/ -Tasten wird die
YES
' (Ja) ermöglicht
und Eichkorrektur
mit dem Regler
