...3 BEDIENUNG UND BETRIEB

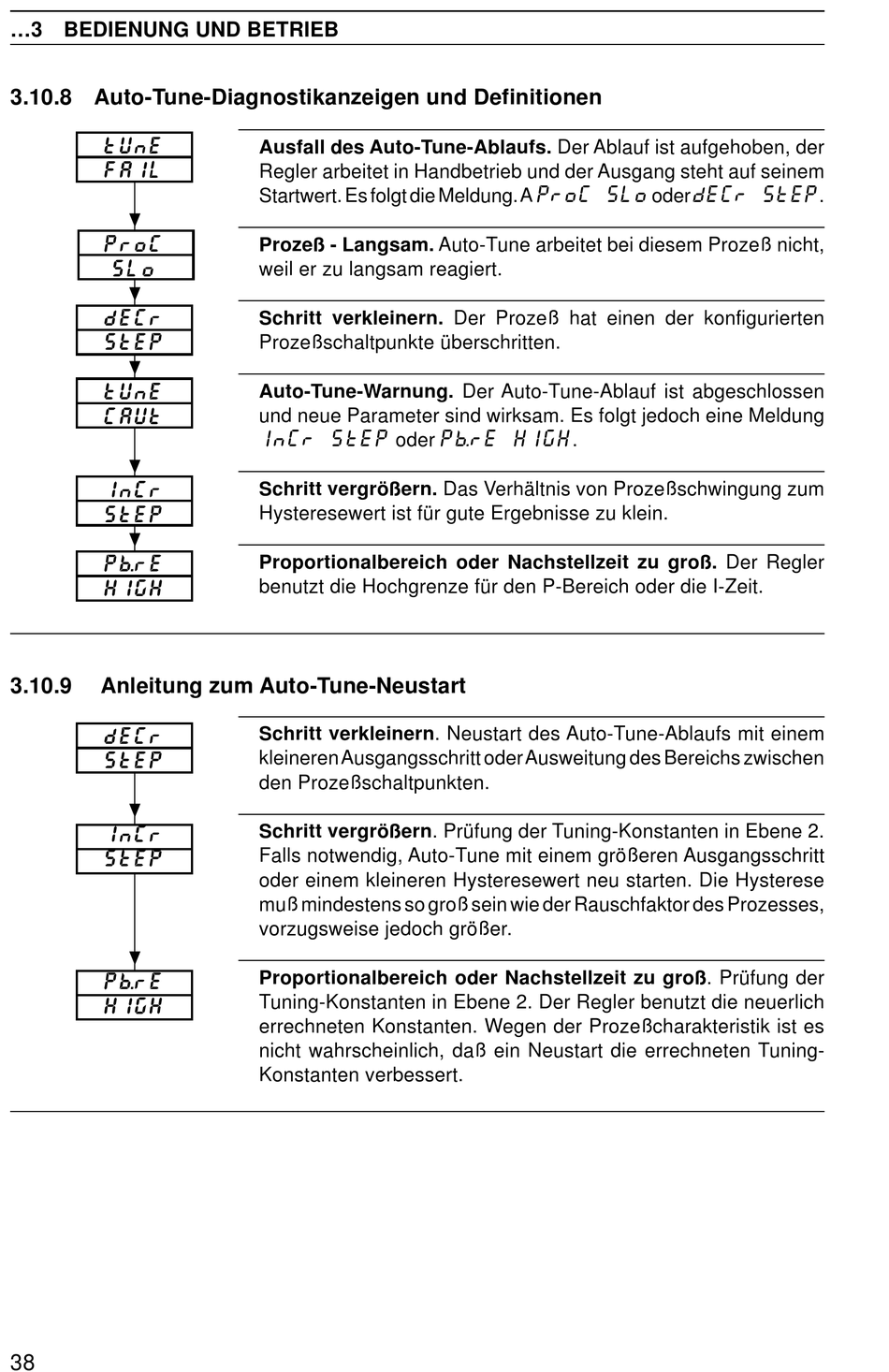

3.10.8 Auto-Tune-Diagnostikanzeigen und Definitionen

tUnE
FAIL
ProC
SLo
dECr
StEP
tUnE
CAUt
InCr
StEP
Pb. r E
HIGH
3.10.9

Anleitung zum Auto-Tune-Neustart

dECr
StEP
InCr
StEP
Pb. r E
HIGH
38
Ausfall des Auto-Tune-Ablaufs. Der Ablauf ist aufgehoben, der
Regler arbeitet in Handbetrieb und der Ausgang steht auf seinem
Startwert. Es folgt die Meldung. A
Prozeß - Langsam. Auto-Tune arbeitet bei diesem Prozeß nicht,
weil er zu langsam reagiert.
Schritt verkleinern. Der Prozeß hat einen der konfigurierten
Prozeßschaltpunkte überschritten.
Auto-Tune-Warnung. Der Auto-Tune-Ablauf ist abgeschlossen
und neue Parameter sind wirksam. Es folgt jedoch eine Meldung
InCr StEP
oder
Schritt vergrößern. Das Verhältnis von Prozeßschwingung zum
Hysteresewert ist für gute Ergebnisse zu klein.
Proportionalbereich oder Nachstellzeit zu groß. Der Regler
benutzt die Hochgrenze für den P-Bereich oder die I-Zeit.
Schritt verkleinern. Neustart des Auto-Tune-Ablaufs mit einem
kleineren Ausgangsschritt oder Ausweitung des Bereichs zwischen
den Prozeßschaltpunkten.
Schritt vergrößern. Prüfung der Tuning-Konstanten in Ebene 2.
Falls notwendig, Auto-Tune mit einem größeren Ausgangsschritt
oder einem kleineren Hysteresewert neu starten. Die Hysterese
muß mindestens so groß sein wie der Rauschfaktor des Prozesses,
vorzugsweise jedoch größer.
Proportionalbereich oder Nachstellzeit zu groß. Prüfung der
Tuning-Konstanten in Ebene 2. Der Regler benutzt die neuerlich
errechneten Konstanten. Wegen der Prozeßcharakteristik ist es
nicht wahrscheinlich, daß ein Neustart die errechneten Tuning-
Konstanten verbessert.
ProC SLo
Pb. r E HIGH
.
dECr StEP
oder .
