...2 GRUNDEINSTELLUNGEN

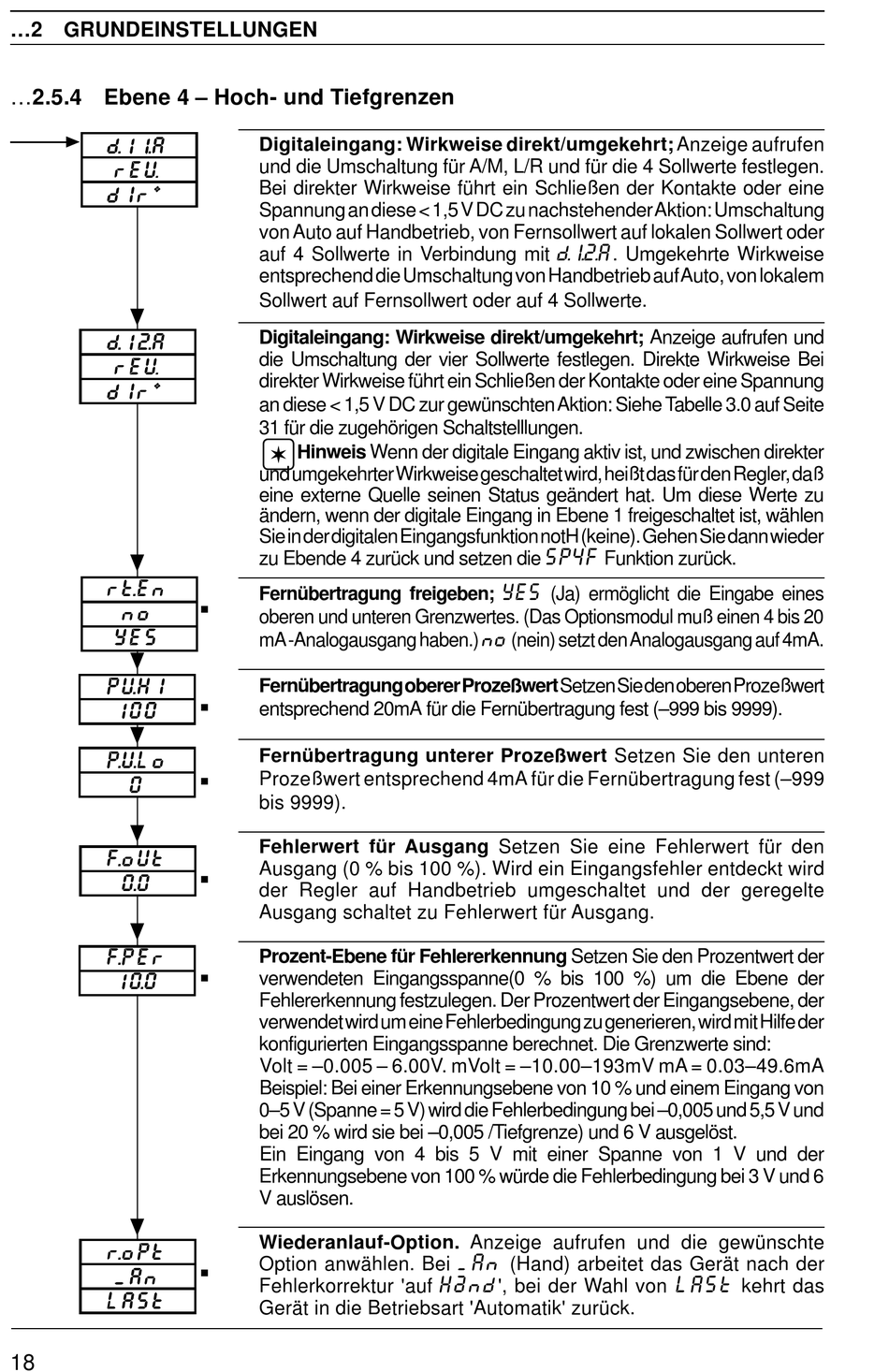

...2.5.4 Ebene 4 – Hoch- und Tiefgrenzen
d. 1 1. A
rEV
dIr*
d. 1 2. A
rEV
dIr*
rt. E n
no
YES
PU. H I
100
P. U . L o
0
F. o Ut
0. 0
F. P Er
10. 0
r. o Pt
MAn
LASt
18
Digitaleingang: Wirkweise direkt/umgekehrt; Anzeige aufrufen
und die Umschaltung für A/M, L/R und für die 4 Sollwerte festlegen.
Bei direkter Wirkweise führt ein Schließen der Kontakte oder eine
Spannung an diese < 1,5 V DC zu nachstehender Aktion: Umschaltung
von Auto auf Handbetrieb, von Fernsollwert auf lokalen Sollwert oder
auf 4 Sollwerte in Verbindung mit
entsprechend die Umschaltung von Handbetrieb auf Auto, von lokalem
Sollwert auf Fernsollwert oder auf 4 Sollwerte.
Digitaleingang: Wirkweise direkt/umgekehrt; Anzeige aufrufen und
die Umschaltung der vier Sollwerte festlegen. Direkte Wirkweise Bei
direkter Wirkweise führt ein Schließen der Kontakte oder eine Spannung
an diese < 1,5 V DC zur gewünschten Aktion: Siehe Tabelle 3.0 auf Seite
31 für die zugehörigen Schaltstelllungen.
Hinweis Wenn der digitale Eingang aktiv ist, und zwischen direkter
und umgekehrter Wirkweise geschaltet wird, heißt das für den Regler, daß
eine externe Quelle seinen Status geändert hat. Um diese Werte zu
ändern, wenn der digitale Eingang in Ebene 1 freigeschaltet ist, wählen
Sie in der digitalen Eingangsfunktion notH (keine). Gehen Sie dann wieder
zu Ebende 4 zurück und setzen die
Fernübertragung freigeben;
oberen und unteren Grenzwertes. (Das Optionsmodul muß einen 4 bis 20
mA -Analogausgang haben.)
Fernübertragung oberer Prozeßwert Setzen Sie den oberen Prozeßwert
entsprechend 20mA für die Fernübertragung fest (–999 bis 9999).
Fernübertragung unterer Prozeßwert Setzen Sie den unteren
Prozeßwert entsprechend 4mA für die Fernübertragung fest (–999
bis 9999).
Fehlerwert für Ausgang Setzen Sie eine Fehlerwert für den
Ausgang (0 % bis 100 %). Wird ein Eingangsfehler entdeckt wird
der Regler auf Handbetrieb umgeschaltet und der geregelte
Ausgang schaltet zu Fehlerwert für Ausgang.
Prozent-Ebene für Fehlererkennung Setzen Sie den Prozentwert der
verwendeten Eingangsspanne(0 % bis 100 %) um die Ebene der
Fehlererkennung festzulegen. Der Prozentwert der Eingangsebene, der
verwendet wird um eine Fehlerbedingung zu generieren, wird mit Hilfe der
konfigurierten Eingangsspanne berechnet. Die Grenzwerte sind:
Volt = –0.005 – 6.00V. mVolt = –10.00–193mV mA = 0.03–49.6mA
Beispiel: Bei einer Erkennungsebene von 10 % und einem Eingang von
0–5 V (Spanne = 5 V) wird die Fehlerbedingung bei –0,005 und 5,5 V und
bei 20 % wird sie bei –0,005 /Tiefgrenze) und 6 V ausgelöst.
Ein Eingang von 4 bis 5 V mit einer Spanne von 1 V und der
Erkennungsebene von 100 % würde die Fehlerbedingung bei 3 V und 6
V auslösen.
Wiederanlauf-Option. Anzeige aufrufen und die gewünschte
Option anwählen. Bei
Fehlerkorrektur 'auf
Gerät in die Betriebsart 'Automatik' zurück.
d. I . 2 . A
SP4F
Funktion zurück.
YES
(Ja) ermöglicht die Eingabe eines
no
(nein) setzt den Analogausgang auf 4mA.
MAn
(Hand) arbeitet das Gerät nach der
Hand
', bei der Wahl von
. Umgekehrte Wirkweise
LASt
kehrt das
