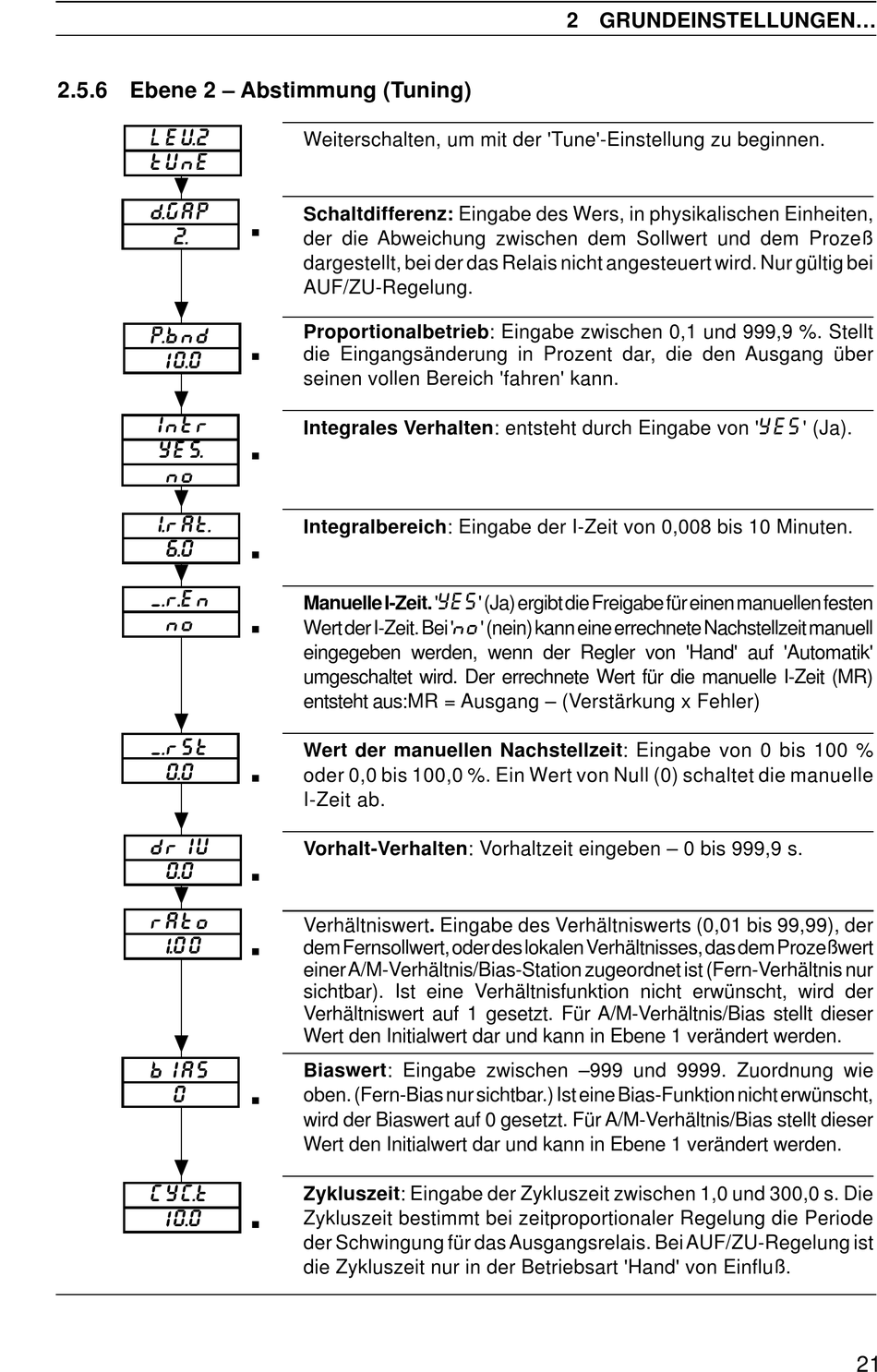

2.5.6 Ebene 2 – Abstimmung (Tuning)
LEU. 2
tUnE
d. G AP
2.
P. b nd
10. 0
Intr
YES.
no
I. r At.
6. 0
M. r . E n
no
M. r St
0. 0
drIU
0. 0
rAto
1. 0 0
bIAS
0
CYC. t
10. 0
Weiterschalten, um mit der 'Tune'-Einstellung zu beginnen.
Schaltdifferenz: Eingabe des Wers, in physikalischen Einheiten,
der die Abweichung zwischen dem Sollwert und dem Prozeß
dargestellt, bei der das Relais nicht angesteuert wird. Nur gültig bei
AUF/ZU-Regelung.
Proportionalbetrieb: Eingabe zwischen 0,1 und 999,9 %. Stellt
die Eingangsänderung in Prozent dar, die den Ausgang über
seinen vollen Bereich 'fahren' kann.
Integrales Verhalten: entsteht durch Eingabe von '
Integralbereich: Eingabe der I-Zeit von 0,008 bis 10 Minuten.
YES
Manuelle I-Zeit. '
no
Wert der I-Zeit. Bei '
eingegeben werden, wenn der Regler von 'Hand' auf 'Automatik'
umgeschaltet wird. Der errechnete Wert für die manuelle I-Zeit (MR)
entsteht aus:MR = Ausgang – (Verstärkung x Fehler)
Wert der manuellen Nachstellzeit: Eingabe von 0 bis 100 %
oder 0,0 bis 100,0 %. Ein Wert von Null (0) schaltet die manuelle
I-Zeit ab.
Vorhalt-Verhalten: Vorhaltzeit eingeben – 0 bis 999,9 s.
Verhältniswert. Eingabe des Verhältniswerts (0,01 bis 99,99), der
dem Fernsollwert, oder des lokalen Verhältnisses, das dem Prozeßwert
einer A/M-Verhältnis/Bias-Station zugeordnet ist (Fern-Verhältnis nur
sichtbar). Ist eine Verhältnisfunktion nicht erwünscht, wird der
Verhältniswert auf 1 gesetzt. Für A/M-Verhältnis/Bias stellt dieser
Wert den Initialwert dar und kann in Ebene 1 verändert werden.
Biaswert: Eingabe zwischen –999 und 9999. Zuordnung wie
oben. (Fern-Bias nur sichtbar.) Ist eine Bias-Funktion nicht erwünscht,
wird der Biaswert auf 0 gesetzt. Für A/M-Verhältnis/Bias stellt dieser
Wert den Initialwert dar und kann in Ebene 1 verändert werden.
Zykluszeit: Eingabe der Zykluszeit zwischen 1,0 und 300,0 s. Die

Zykluszeit bestimmt bei zeitproportionaler Regelung die Periode

der Schwingung für das Ausgangsrelais. Bei AUF/ZU-Regelung ist
die Zykluszeit nur in der Betriebsart 'Hand' von Einfluß.
