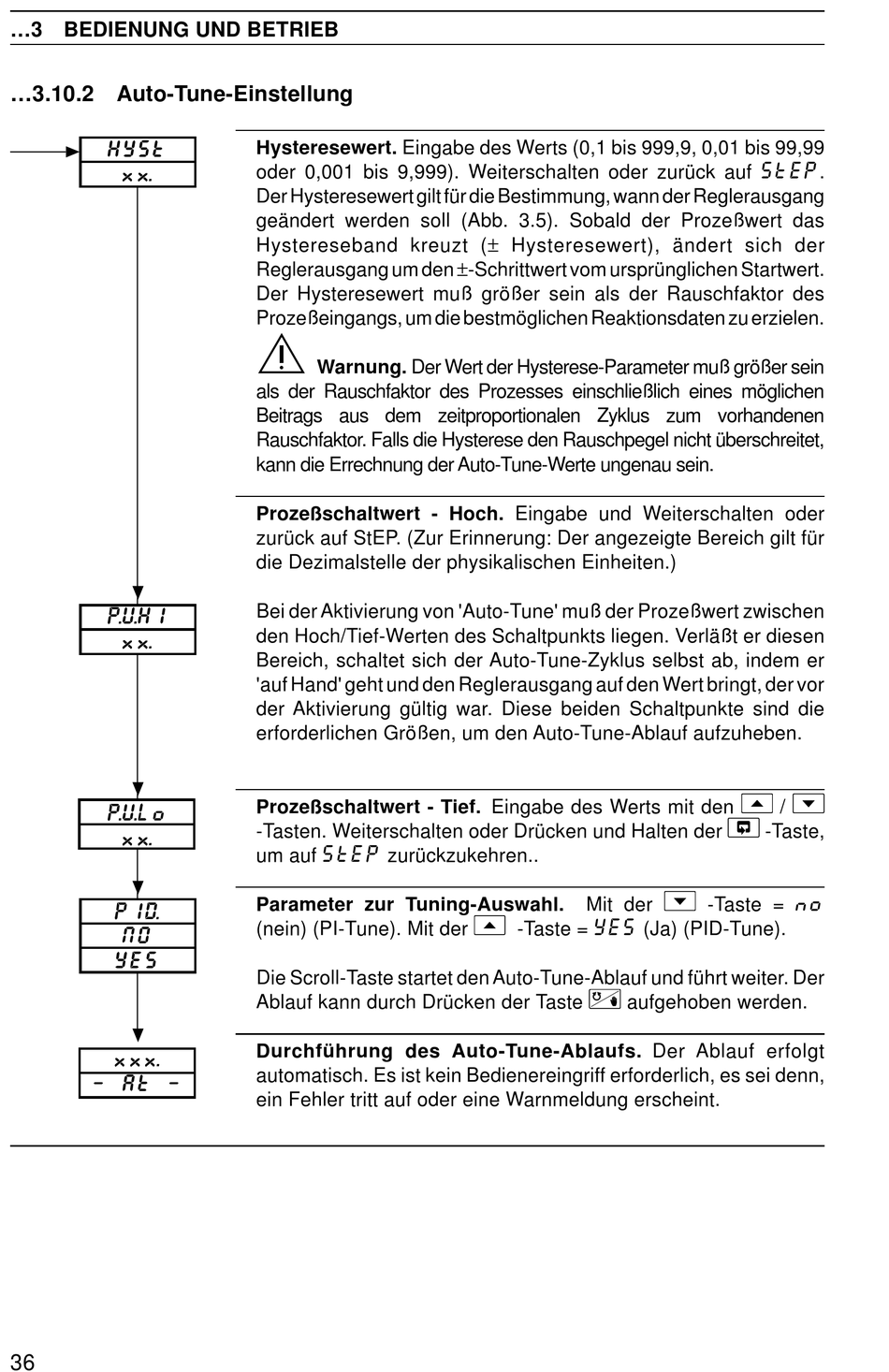

...3 BEDIENUNG UND BETRIEB
...3.10.2 Auto-Tune-Einstellung
HYSt
xx.
P. U . H I
xx.
P. U . L o
xx.
PID
NO
YES
xxx.
– At –
36
Hysteresewert. Eingabe des Werts (0,1 bis 999,9, 0,01 bis 99,99
oder 0,001 bis 9,999). Weiterschalten oder zurück auf
Der Hysteresewert gilt für die Bestimmung, wann der Reglerausgang
geändert werden soll (Abb. 3.5). Sobald der Prozeßwert das
Hystereseband kreuzt (± Hysteresewert), ändert sich der
Reglerausgang um den ±-Schrittwert vom ursprünglichen Startwert.
Der Hysteresewert muß größer sein als der Rauschfaktor des
Prozeßeingangs, um die bestmöglichen Reaktionsdaten zu erzielen.
Warnung. Der Wert der Hysterese-Parameter muß größer sein
als der Rauschfaktor des Prozesses einschließlich eines möglichen
Beitrags aus dem zeitproportionalen Zyklus zum vorhandenen
Rauschfaktor. Falls die Hysterese den Rauschpegel nicht überschreitet,
kann die Errechnung der Auto-Tune-Werte ungenau sein.
Prozeßschaltwert - Hoch. Eingabe und Weiterschalten oder
zurück auf StEP. (Zur Erinnerung: Der angezeigte Bereich gilt für
die Dezimalstelle der physikalischen Einheiten.)
Bei der Aktivierung von 'Auto-Tune' muß der Prozeßwert zwischen
den Hoch/Tief-Werten des Schaltpunkts liegen. Verläßt er diesen
Bereich, schaltet sich der Auto-Tune-Zyklus selbst ab, indem er
'auf Hand' geht und den Reglerausgang auf den Wert bringt, der vor
der Aktivierung gültig war. Diese beiden Schaltpunkte sind die
erforderlichen Größen, um den Auto-Tune-Ablauf aufzuheben.
Prozeßschaltwert - Tief. Eingabe des Werts mit den
-Tasten. Weiterschalten oder Drücken und Halten der
StEP
um auf zurückzukehren..
Parameter zur Tuning-Auswahl.
(nein) (PI-Tune). Mit der
Die Scroll-Taste startet den Auto-Tune-Ablauf und führt weiter. Der
Ablauf kann durch Drücken der Taste
Durchführung des Auto-Tune-Ablaufs. Der Ablauf erfolgt
automatisch. Es ist kein Bedienereingriff erforderlich, es sei denn,
ein Fehler tritt auf oder eine Warnmeldung erscheint.
Mit der
YES
-Taste = (Ja) (PID-Tune).
aufgehoben werden.
StEP
.
/
-Taste,
no
-Taste =
