...2 GRUNDEINSTELLUNGEN

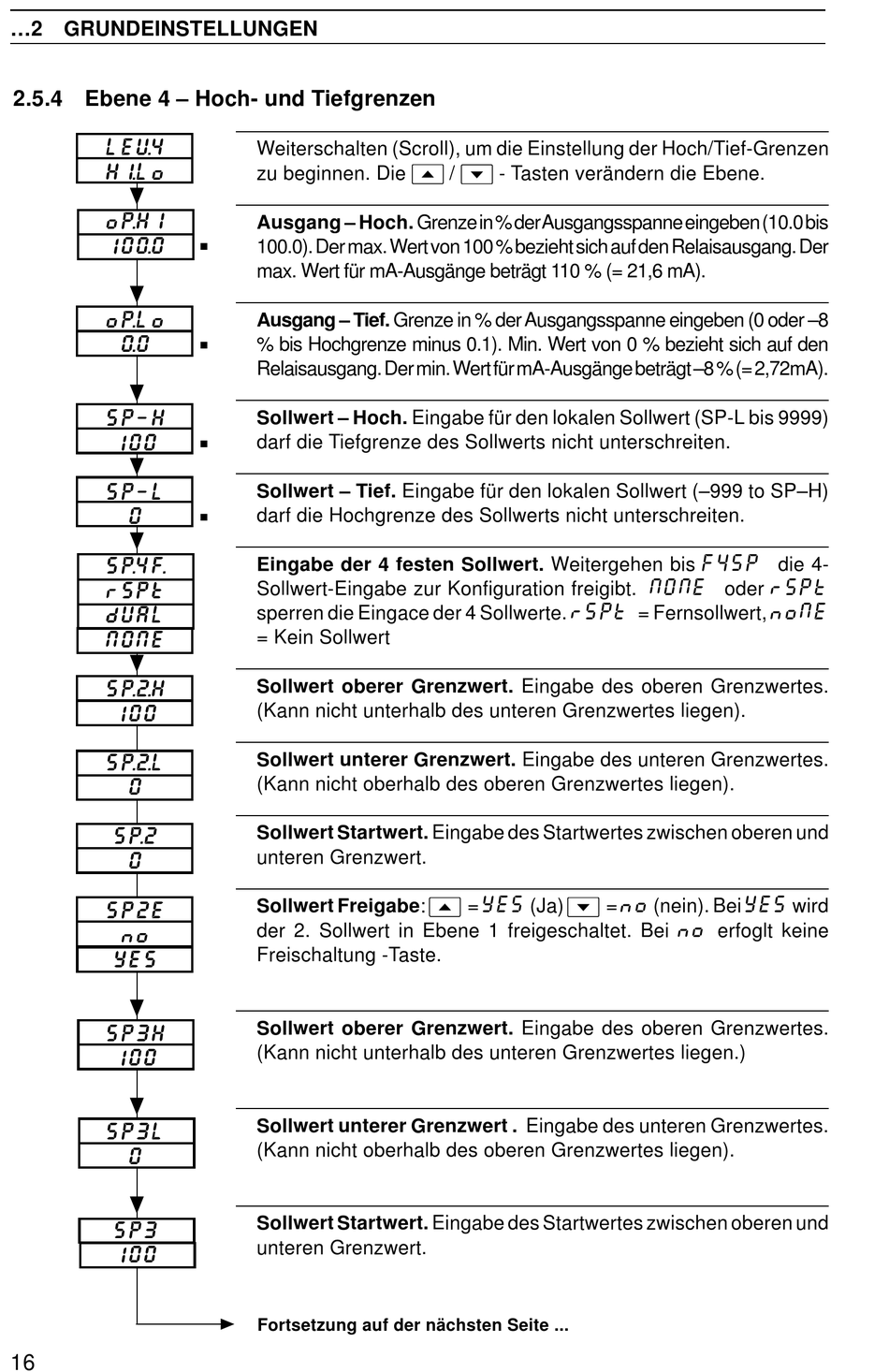

2.5.4 Ebene 4 – Hoch- und Tiefgrenzen
LEU. 4
HI. L o
oP. H I
100. 0
oP. L o
0. 0
SP–H
100
SP–L
0
SP. 4 F.
rSPt
dUAL
NONE
SP. 2 . H
100
SP. 2 . L
0
SP. 2
0
SP2E
no
YES
SP3H
100
SP3L
0
SP3
100
16
Weiterschalten (Scroll), um die Einstellung der Hoch/Tief-Grenzen
zu beginnen. Die
Ausgang – Hoch. Grenze in % der Ausgangsspanne eingeben (10.0 bis
100.0). Der max. Wert von 100 % bezieht sich auf den Relaisausgang. Der
max. Wert für mA-Ausgänge beträgt 110 % (= 21,6 mA).
Ausgang – Tief. Grenze in % der Ausgangsspanne eingeben (0 oder –8
% bis Hochgrenze minus 0.1). Min. Wert von 0 % bezieht sich auf den
Relaisausgang. Der min. Wert für mA-Ausgänge beträgt –8 % (= 2,72mA).
Sollwert – Hoch. Eingabe für den lokalen Sollwert (SP-L bis 9999)
darf die Tiefgrenze des Sollwerts nicht unterschreiten.
Sollwert – Tief. Eingabe für den lokalen Sollwert (–999 to SP–H)
darf die Hochgrenze des Sollwerts nicht unterschreiten.
Eingabe der 4 festen Sollwert. Weitergehen bis
Sollwert-Eingabe zur Konfiguration freigibt.
sperren die Eingace der 4 Sollwerte.
= Kein Sollwert
Sollwert oberer Grenzwert. Eingabe des oberen Grenzwertes.
(Kann nicht unterhalb des unteren Grenzwertes liegen).
Sollwert unterer Grenzwert. Eingabe des unteren Grenzwertes.
(Kann nicht oberhalb des oberen Grenzwertes liegen).
Sollwert Startwert. Eingabe des Startwertes zwischen oberen und
unteren Grenzwert.
Sollwert Freigabe:
der 2. Sollwert in Ebene 1 freigeschaltet. Bei
Freischaltung -Taste.
Sollwert oberer Grenzwert. Eingabe des oberen Grenzwertes.
(Kann nicht unterhalb des unteren Grenzwertes liegen.)
Sollwert unterer Grenzwert . Eingabe des unteren Grenzwertes.
(Kann nicht oberhalb des oberen Grenzwertes liegen).
Sollwert Startwert. Eingabe des Startwertes zwischen oberen und
unteren Grenzwert.
Fortsetzung auf der nächsten Seite ...
/ - Tasten verändern die Ebene.
rSPt
YES
= (Ja) =
F4SP
die 4-
NONE rSPt
oder
noNE
= Fernsollwert,
no YES
(nein). Bei
no
erfoglt keine
wird
