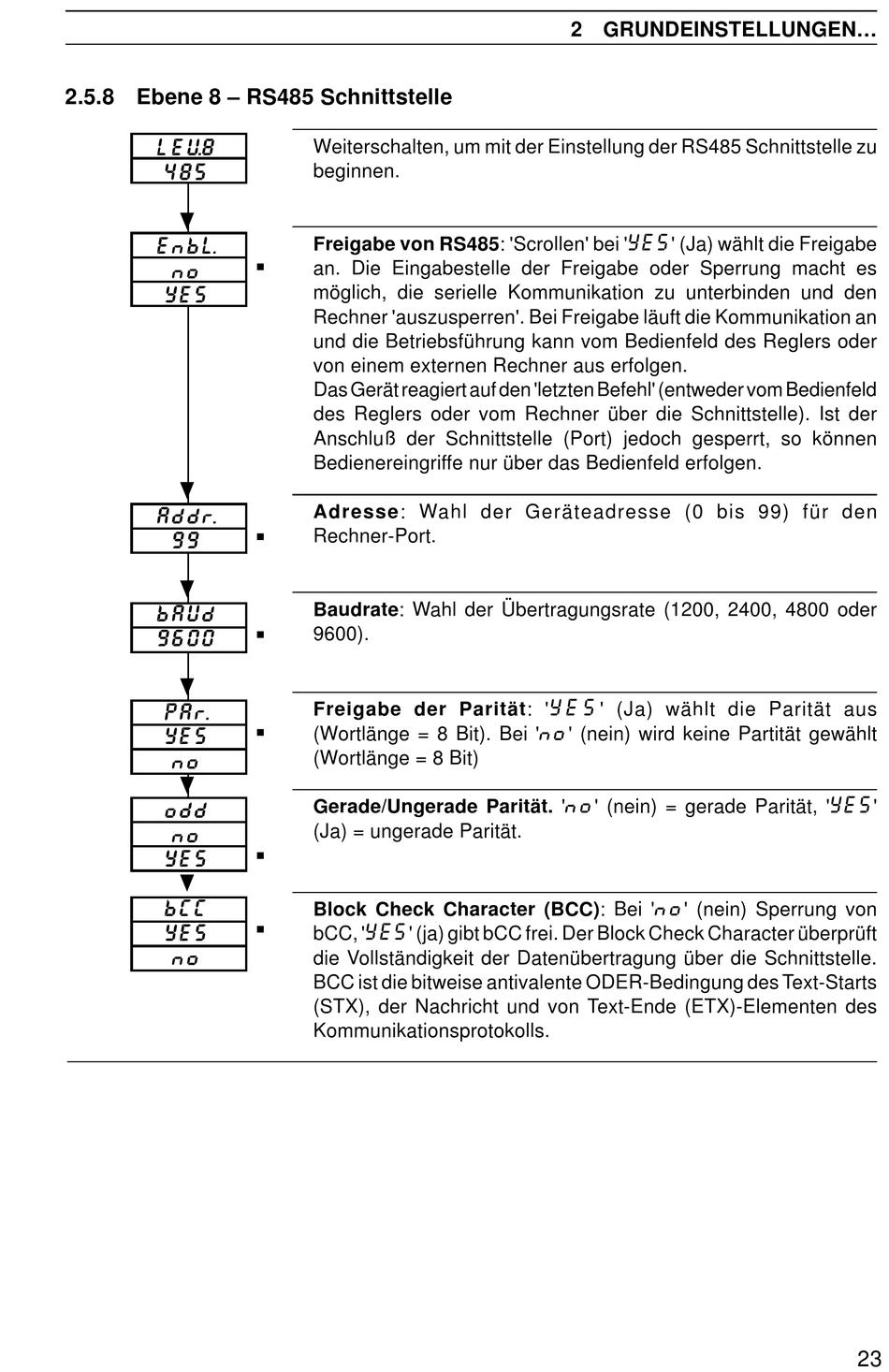

2.5.8 Ebene 8 – RS485 Schnittstelle
LEV. 8
485
EnbL.
no
YES
Addr.
99
bAUd
9600
PAr.
YES
no
odd
no
YES
bCC
YES
no
Weiterschalten, um mit der Einstellung der RS485 Schnittstelle zu
beginnen.
Freigabe von RS485: 'Scrollen' bei '
an. Die Eingabestelle der Freigabe oder Sperrung macht es
möglich, die serielle Kommunikation zu unterbinden und den
Rechner 'auszusperren'. Bei Freigabe läuft die Kommunikation an
und die Betriebsführung kann vom Bedienfeld des Reglers oder
von einem externen Rechner aus erfolgen.
Das Gerät reagiert auf den 'letzten Befehl' (entweder vom Bedienfeld
des Reglers oder vom Rechner über die Schnittstelle). Ist der
Anschluß der Schnittstelle (Port) jedoch gesperrt, so können
Bedienereingriffe nur über das Bedienfeld erfolgen.
Adresse: Wahl der Geräteadresse (0 bis 99) für den
Rechner-Port.
Baudrate: Wahl der Übertragungsrate (1200, 2400, 4800 oder
9600).
Freigabe der Parität: '
(Wortlänge = 8 Bit). Bei '
(Wortlänge = 8 Bit)
Gerade/Ungerade Parität. '
(Ja) = ungerade Parität.
Block Check Character (BCC): Bei '
YES
bCC, ' ' (ja) gibt bCC frei. Der Block Check Character überprüft
die Vollständigkeit der Datenübertragung über die Schnittstelle.
BCC ist die bitweise antivalente ODER-Bedingung des Text-Starts
(STX), der Nachricht und von Text-Ende (ETX)-Elementen des
Kommunikationsprotokolls.
