Inhaltszusammenfassung für ABB C11

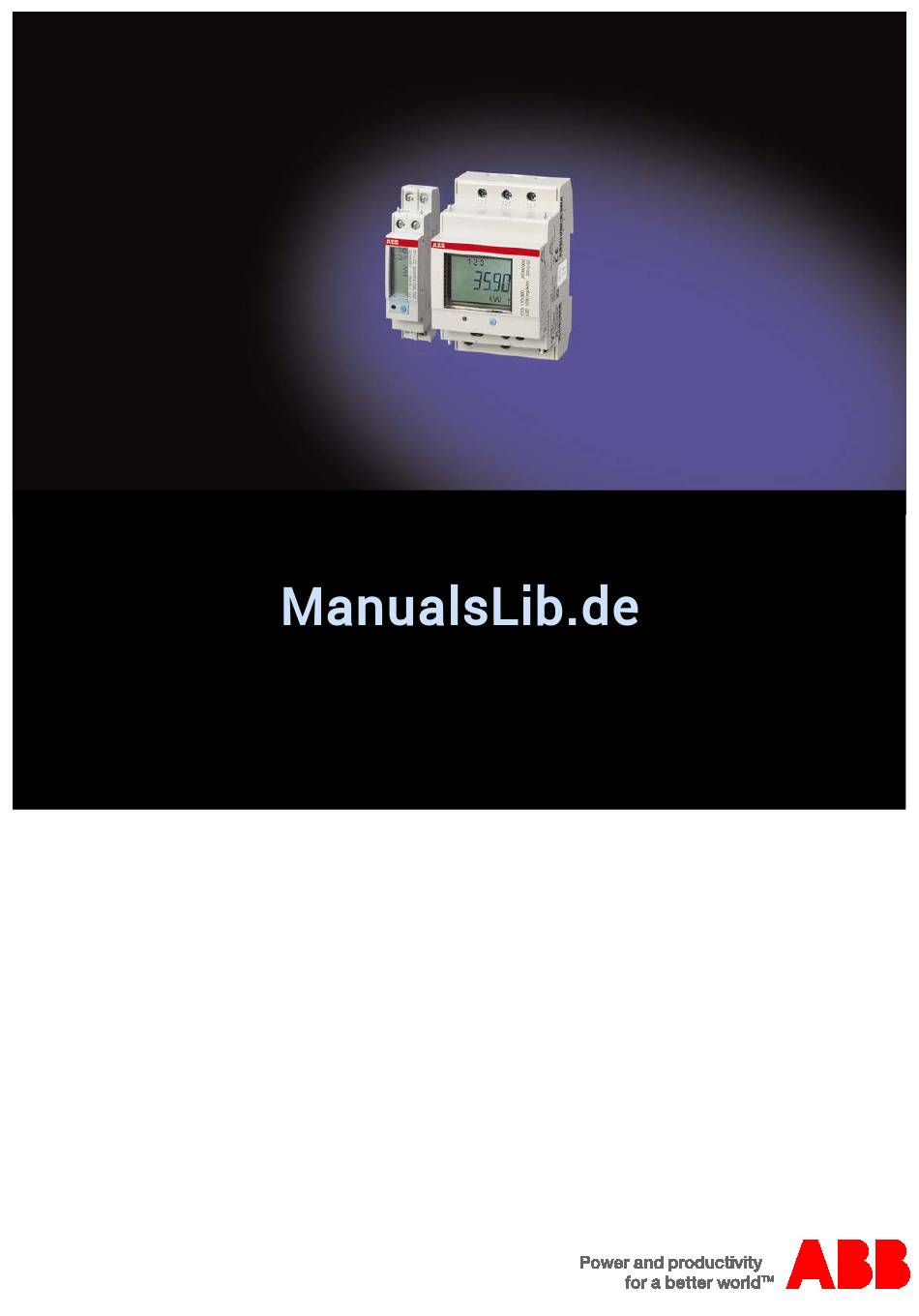

  • Seite 1 EQ Energiezähler C-Serie Produkthandbuch...

  • Seite 3: Inhaltsverzeichnis

    Ausgang einstellen ........................29 3.2.2 Alarm einstellen ..........................31 Technische Beschreibung ......................33 3.3.1 Energiewerte ..........................33 3.3.2 Messerte .............................33 3.3.3 Ausgänge ...........................34 3.3.4 Alarm ............................34 Fehlersuche ..........................35 3.4.1 Fehlercodes und Warnungen .....................35 Anhang ....................37 Bestellangaben ...........................37 Energiezähler C11/C13 | 2CDC 512 085 D0101 i...

  • Seite 5: Allgemein

    Eine effiziente und nachhaltige Energienutzung ist daher dringend notwendig. Nur wer weiß, wie viel Energie verbraucht wird, kann sinnvolle Optimierungsmaßnahmen ergreifen. Mit den EQ Energiezählern bietet ABB umfangreiche Möglichkeiten, Energiedaten zu erfassen und an Systeme zur Auswertung bzw. Steuerung weiterzugeben.

  • Seite 6: Eq Energiezähler C-Serie

    Dieser Sicherheitshinweis wird verwendet, sobald die Gefahr einer Funktionsstörung besteht, ohne Schaden- oder Verletzungsrisiko. Gefahr Dieser Sicherheitshinweis wird verwendet, sobald bei unsachgemäßer Handhabung Gefahr für Leib und Leben besteht. Gefahr Dieser Sicherheitshinweis wird verwendet, sobald bei unsachgemäßer Handhabung akute Lebensgefahr besteht. 4 2CDC 512 085 D0101 | Energiezähler C11/C13...

  • Seite 7: Produkt- Und Funktionsübersicht

    B (Klasse 1) Energiewerte/Zählerstände ■ ■ Wirkenergie Diagnose und Alarme ■ ■ Messwerte (z.B. W, V, A) ■ ■ Alarmfunktion Eingänge/Ausgänge ■ ■ Pulsausgang Zulassungen MID (Modul B + D) optional optional ■ ■ Energiezähler C11/C13 | 2CDC 512 085 D0101 5...

  • Seite 9: Gerätetechnik

    EQ Energiezähler C-Serie Gerätetechnik Gerätetechnik Energiezähler C13 C13 Wechselstromzähler, dreiphasig (3 + N) Direktanschluss bis 40 A Mit Messwerten und Alarmfunktion 4-Leiteranschluss Breite: 3 DIN-Module Geprüft und zugelassen gemäß MID (optional) IEC-Approbation Energiezähler C11/C13 | 2CDC 512 085 D0101 7...

  • Seite 10: Komponenten, Bedien- Und Anzeigeelemente

    Blinkt im Verhältnis zur gemessenen Energie LC-Display Zur Anzeige der Energie- und Messwerte Auf beiden Seiten des Zählers zum Schutz gegen Gerätesiegel unerlaubtes Öffnen des Zählers Produktdaten Enthält Informationen zum Zähler Anschlussklemmen Elektrische Anschlüsse 8 2CDC 512 085 D0101 | Energiezähler C11/C13...

  • Seite 11: Produktetikett

    EQ Energiezähler C-Serie Gerätetechnik 2.1.2 Produktetikett Typenbezeichnung Frequenz LED-Pulsfrequenz LED-Pulsfrequenz Seriennummer Pulsfrequenz Herstellungsdatum (Jahr und Woche) Schutzklasse II Anschlussbild Temperaturbereich Barcode mit Seriennummer Nennstrom Typenbezeichnung ABB ID Energie-Import Genauigkeitsklasse Wirkenergie Nennspannung 3 Messwerke (4-Leiteranschluss) Energiezähler C11/C13 | 2CDC 512 085 D0101 9...

  • Seite 12: Anschlussbild

    EQ Energiezähler C-Serie Gerätetechnik 2.1.3 Anschlussbild 4-Leiteranschluss 2.1.4 Ausgänge/Eingänge Ein Ausgang, unveränderbar 10 2CDC 512 085 D0101 | Energiezähler C11/C13...

  • Seite 13: Maßbild

    EQ Energiezähler C-Serie Gerätetechnik 2.1.5 Maßbild Energiezähler C11/C13 | 2CDC 512 085 D0101 11...

  • Seite 14: Energiezähler C11

    EQ Energiezähler C-Serie Gerätetechnik Energiezähler C11 C11 Wechselstromzähler, einphasig (1 + N) Direktanschluss bis 40 A Mit Messwerten und Alarmfunktion Breite: 1 DIN-Modul Geprüft und zugelassen gemäß MID (optional) IEC-Approbation 12 2CDC 512 085 D0101 | Energiezähler C11/C13...

  • Seite 15: Komponenten, Bedien- Und Anzeigeelemente

    Zum Ausgang des Pulsausgangs Drucktaster Zum Programmieren und Lesen von Messdaten Blinkt im Verhältnis zur gemessenen Energie LC-Display Zur Anzeige der Energie- und Messwerte Anschlussklemmen Elektrische Anschlüsse Produktschild Enthält Informationen zum Zähler Energiezähler C11/C13 | 2CDC 512 085 D0101 13...

  • Seite 16: Produktetikett

    EQ Energiezähler C-Serie Gerätetechnik 2.2.2 Produktetikett Typenbezeichnung Frequenz LED-Pulsfrequenz LED-Pulsfrequenz Seriennummer Pulsfrequenz Herstellungsdatum (Jahr und Woche) Schutzklasse II Anschlussbild Temperaturbereich Barcode mit Seriennummer Nennstrom Typenbezeichnung ABB ID Energie-Import Genauigkeitsklasse Wirkenergie Nennspannung 1 Messwerk (2-Leiteranschluss) 14 2CDC 512 085 D0101 | Energiezähler C11/C13...

  • Seite 17: Anschlussbild

    EQ Energiezähler C-Serie Gerätetechnik 2.2.3 Anschlussbild 2-Leiteranschluss / 1 Messwerk 2.2.4 Ausgänge/Eingänge Ein Ausgang, unveränderbar Energiezähler C11/C13 | 2CDC 512 085 D0101 15...

  • Seite 18: Maßbild

    EQ Energiezähler C-Serie Gerätetechnik 2.2.5 Maßbild 16 2CDC 512 085 D0101 | Energiezähler C11/C13...

  • Seite 19: Technische Daten C11, C13

    80 MHz…2 GHz bei 10 V/m (IEC 61 000-4-3) elektromagnetische HF-Felder Störfestigkeit gegen 150 kHz…80 MHz (IEC 61 000-4-6) leitungsgeführte Störgrößen Elektromagnetische EN 55 022, Klasse B (CISPR22) Störausstrahlung Elektrostatische Entladung 15 kV (IEC 61 000-4-2) Energiezähler C11/C13 | 2CDC 512 085 D0101 17...
  • Seite 20 Transparente Frontscheibe: Polycarbonat Gehäuse: Glasfaserverstärktes Polycarbonat Klemmenabdeckung: Polycarbonat Breite 17,5 mm 54 mm Höhe 111 mm 122 mm Tiefe 65 mm Breite in Teilungseinheiten (TE) Gewicht ca. 0,07 kg ca. 0,17 kg 18 2CDC 512 085 D0101 | Energiezähler C11/C13...

  • Seite 21: Benutzeroberfläche

    Buchstaben vertikal auf dem Display und horizontal unteren Teil des Displays angezeigt. Die gemessene Einheit wird vertikal auf der rechten Seite angezeigt, und die Statussymbole werden im oberen Teil des Displays angezeigt (siehe Abbildung). Energiezähler C11/C13 | 2CDC 512 085 D0101 19...
  • Seite 22 Tastendruck (weniger als 1 Sekunde) wird durch das Menü/Untermenü geblättert. Mit einem langen Tastendruck (über 1 Sekunde) öffnet sich nach dem Loslassen der Taste das Einstellungsmenü, bzw. es kann ein Punkt im Menü ausgewählt werden. 20 2CDC 512 085 D0101 | Energiezähler C11/C13...

  • Seite 23: Menüstruktur

    Menüpunkt auszuwählen. Wenn Einstellungen vorgenommen werden, wird die Taste kurz gedrückt, um den Wert einer bestimmten Einstellung zu ändern, und lang gedrückt, um zwischen verschiedenen Zahlen hin- und herzuschalten. Energiezähler C11/C13 | 2CDC 512 085 D0101 21...

  • Seite 24: Menü View (Anzeige)

    Wert> (Spannung, L3) <numerischer Current, L1 Wert> 99,9 (Strom, L1) <numerischer Current, L2 Wert> 99,9 (Strom, L2) <numerischer Current, L3 Wert> 99,9 (Strom, L3) Power factor <numerischer k. A. 1,000 (Leistungsfaktor) Wert> 22 2CDC 512 085 D0101 | Energiezähler C11/C13...
  • Seite 25 FFFF (CrC Teil 1) <Hex-Wert>  CrC Part 2 k. A. k. A. 0000 FFFF (CrC Teil 2) <Hex-Wert>  Error (Fehler) k. A. k. A. k. A. k. A. <numerischer Wert> Energiezähler C11/C13 | 2CDC 512 085 D0101 23...
  • Seite 26 FFFF (CrC Teil 1) <Hex-Wert>  CrC Part 2 k. A. k. A. 0000 FFFF (CrC Teil 2) <Hex-Wert>  Error (Fehler) k. A. k. A. k. A. k. A. <numerischer Wert> 24 2CDC 512 085 D0101 | Energiezähler C11/C13...

  • Seite 27: Menü Set (Einstellungen)

      Aktivieren des Impulsausgangs (Impulsausgang) Out on   Dauerhaftes Einschalten des Ausgangs (Ausgang ein) Out off   Dauerhaftes Ausschalten des Ausgangs (Ausgang aus) Exit  Zurück zum Menü Einstellungen (Verlassen) Energiezähler C11/C13 | 2CDC 512 085 D0101 25...
  • Seite 28 Messwerts unter den Sollwert im eingestellten (Alarm Zeitraum aus) Zeitraum Save  k. A. Speichern der Alarmeinstellungen (Speichern) Zurück zum Menü Einstellungen ohne zu speichern, Exit  k. A. Verwendung zum Einsehen der aktuellen (Verlassen) Alarmeinstellungen 26 2CDC 512 085 D0101 | Energiezähler C11/C13...

  • Seite 29: Inbetriebnahme

    Bestimmungen zu beachten. • Gerät bei Transport, Lagerung und im Betrieb vor Feuchtigkeit, Schmutz und Beschädigung schützen. • Gerät nur innerhalb der spezifizierten technischen Daten betreiben! • Gerät nur im geschlossenen Gehäuse (Verteiler) betreiben! Energiezähler C11/C13 | 2CDC 512 085 D0101 27...
  • Seite 30 Seifenlauge angefeuchtetes Tuch benutzt werden. Auf keinen Fall dürfen ätzende Mittel oder Lösungsmittel verwendet werden. Wartung Das Gerät ist wartungsfrei. Bei Schäden, z.B. durch Transport und/oder Lagerung, dürfen keine Reparaturen durch Fremdpersonal vorgenommen werden. Beim Öffnen des Gerätes erlischt der Gewährleistungsanspruch. 28 2CDC 512 085 D0101 | Energiezähler C11/C13...

  • Seite 31: Einstellungen

    Blättern Sie durch das Menü, um zur Option Die Option Pulse out wird im Menü zur Pulse out (Impulsausgang) zu gelangen. Auswahl der Funktion wie folgt angezeigt: Halten Sie die Taste lange gedrückt, um   Pulse out auszuwählen. Energiezähler C11/C13 | 2CDC 512 085 D0101 29...
  • Seite 32 Blättern Sie durch das Menü, um zur Option Die Option Output on wird im Menü Anzeige Output on (Ausgang ein) zu gelangen.   Halten Sie die Taste lange gedrückt, um die wie folgt angezeigt: Option Output on auszuwählen. 30 2CDC 512 085 D0101 | Energiezähler C11/C13...

  • Seite 33: Alarm Einstellen

    Wenn ein Alarm eingestellt wurde, zeigt der Status des Ausgangs an, ob der Alarm ausgelöst wurde     ) oder nicht ( ). Die Größe des eingestellten Alarms wird ebenfalls im Status des Ausgangs angezeigt. Energiezähler C11/C13 | 2CDC 512 085 D0101 31...
  • Seite 34 Die Option Output (Ausgang) im Menü Anzeige zeigt an, ob ein programmierter Alarm ausgelöst wurde     oder nicht. Ein ausgelöster Alarm wird als , und ein nicht ausgelöster Alarm wird als angezeigt. 32 2CDC 512 085 D0101 | Energiezähler C11/C13...

  • Seite 35: Technische Beschreibung

    Power factor, total (Leistungsfaktor, gesamt) Genauigkeit Die Genauigkeit der Messwerte ist im Spannungsbereich von -20 %...+15 % der angegebenen Nennspannung und im Strombereich von 5 % des Grundstroms zum maximalen Strom festgelegt. Energiezähler C11/C13 | 2CDC 512 085 D0101 33...

  • Seite 36: Ausgänge

    Wenn die Aktivierungsgrenze über der Deaktivierungsgrenze liegt, wird der Alarm aktiviert, wenn der Wert der überwachten Messgröße die Aktivierungsgrenze überschreitet. Wenn die Aktivierungsgrenze unter der Deaktivierungsgrenze liegt, wird der Alarm aktiviert, wenn der Wert der überwachten Messgröße die Aktivierungsgrenze unterschreitet. 34 2CDC 512 085 D0101 | Energiezähler C11/C13...

  • Seite 37: Fehlersuche

    Fehlercodes und Warnungen Fehlercodes Fehlercode Beschreibung Er0041 CrC-Fehler Programm Er0042 CrC-Fehler dauerhafter Speicher Er0051 Vref ist nicht vdd/2 Er0052 Fehler Temperatursensor Warnungen Warnung Beschreibung Er1007 Negative Leistung Er1008 Frequenz außerhalb der Messgerätevorgaben Energiezähler C11/C13 | 2CDC 512 085 D0101 35...

  • Seite 39: Anhang

    1 St. [St.] [kg] ■ Stahl Wirkenergiemessung 3 x 230/400 V AC B (Klasse1) Impuls-/ C13 110 – 100* 2CMA100191R1000 0,17 Alarmausgang Klasse 1 C13 110 – 300 2CMA100192R1000 0,17 * MID-Approbation Energiezähler C11/C13 | 2CDC 512 085 D0101 37...
  • Seite 40 Änderungen im Inhalt dieses Dokuments behalten Telefax: +49 (0)6221 701 1325 wir uns jederzeit ohne Vorankündigung vor. E-Mail: info.desto@de.abb.com Bei Bestellungen sind die jeweils vereinbarten Beschaffenheiten maßgebend. Die ABB AG übernimmt keinerlei Verantwortung für eventuelle www.abb.com/knx Fehler oder Unvollständigkeiten in diesem Dokument.
