...2 GRUNDEINSTELLUNGEN

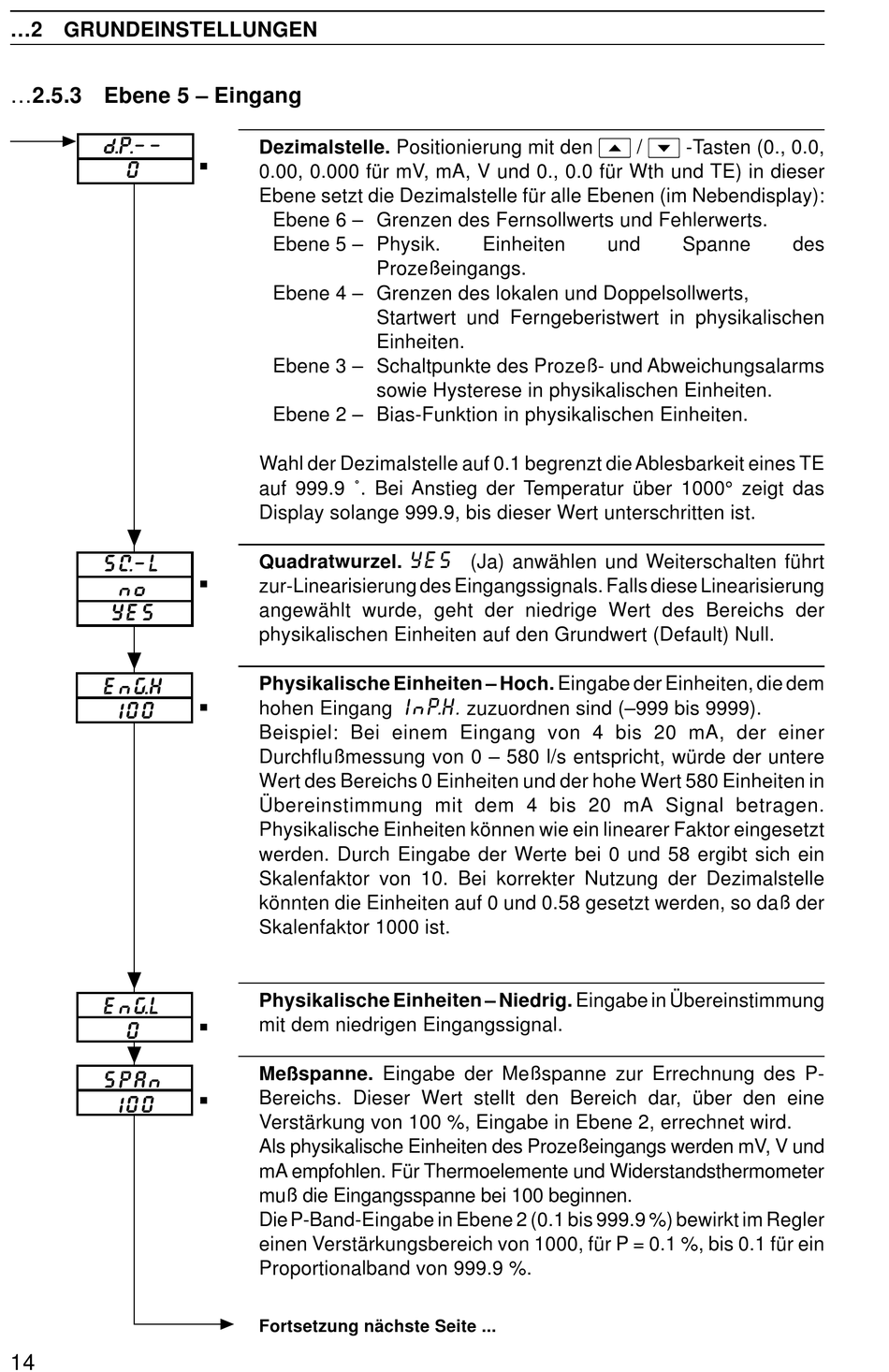

...2.5.3 Ebene 5 – Eingang
d. P . – –
0
SQ–L
no
YES
EnG. H
100
EnG. L
0
SPAn
100
14
Dezimalstelle. Positionierung mit den
0.00, 0.000 für mV, mA, V und 0., 0.0 für Wth und TE) in dieser
Ebene setzt die Dezimalstelle für alle Ebenen (im Nebendisplay):
Ebene 6 – Grenzen des Fernsollwerts und Fehlerwerts.
Ebene 5 – Physik.
Prozeßeingangs.
Ebene 4 – Grenzen des lokalen und Doppelsollwerts,
Startwert und Ferngeberistwert in physikalischen
Einheiten.
Ebene 3 – Schaltpunkte des Prozeß- und Abweichungsalarms
sowie Hysterese in physikalischen Einheiten.
Ebene 2 – Bias-Funktion in physikalischen Einheiten.
Wahl der Dezimalstelle auf 0.1 begrenzt die Ablesbarkeit eines TE
auf 999.9 ˚. Bei Anstieg der Temperatur über 1000° zeigt das
Display solange 999.9, bis dieser Wert unterschritten ist.
YES
Quadratwurzel.
zur-Linearisierung des Eingangssignals. Falls diese Linearisierung
angewählt wurde, geht der niedrige Wert des Bereichs der
physikalischen Einheiten auf den Grundwert (Default) Null.
Physikalische Einheiten – Hoch. Eingabe der Einheiten, die dem
InP. H .
hohen Eingang
Beispiel: Bei einem Eingang von 4 bis 20 mA, der einer
Durchflußmessung von 0 – 580 l/s entspricht, würde der untere
Wert des Bereichs 0 Einheiten und der hohe Wert 580 Einheiten in
Übereinstimmung mit dem 4 bis 20 mA Signal betragen.
Physikalische Einheiten können wie ein linearer Faktor eingesetzt
werden. Durch Eingabe der Werte bei 0 und 58 ergibt sich ein
Skalenfaktor von 10. Bei korrekter Nutzung der Dezimalstelle
könnten die Einheiten auf 0 und 0.58 gesetzt werden, so daß der
Skalenfaktor 1000 ist.
Physikalische Einheiten – Niedrig. Eingabe in Übereinstimmung
mit dem niedrigen Eingangssignal.
Meßspanne. Eingabe der Meßspanne zur Errechnung des P-
Bereichs. Dieser Wert stellt den Bereich dar, über den eine
Verstärkung von 100 %, Eingabe in Ebene 2, errechnet wird.
Als physikalische Einheiten des Prozeßeingangs werden mV, V und
mA empfohlen. Für Thermoelemente und Widerstandsthermometer
muß die Eingangsspanne bei 100 beginnen.
Die P-Band-Eingabe in Ebene 2 (0.1 bis 999.9 %) bewirkt im Regler
einen Verstärkungsbereich von 1000, für P = 0.1 %, bis 0.1 für ein
Proportionalband von 999.9 %.
Fortsetzung nächste Seite ...
Einheiten und
(Ja) anwählen und Weiterschalten führt
zuzuordnen sind (–999 bis 9999).
/ -Tasten (0., 0.0,
Spanne des
