3.10.2

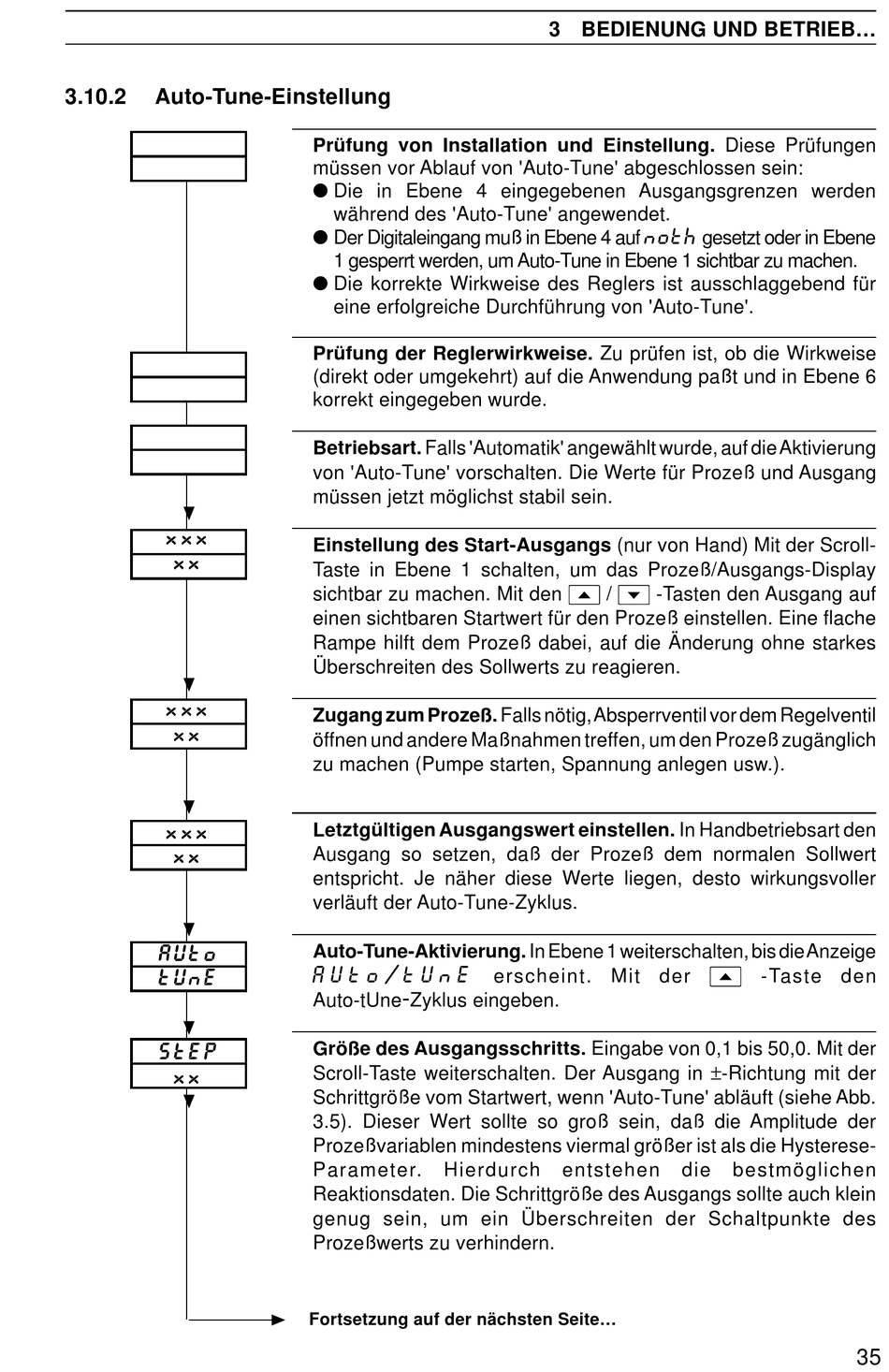

Auto-Tune-Einstellung

xxx
xx
xxx
xx
xxx
xx
AUto
tUnE
StEP
xx
Prüfung von Installation und Einstellung. Diese Prüfungen
müssen vor Ablauf von 'Auto-Tune' abgeschlossen sein:
Die in Ebene 4 eingegebenen Ausgangsgrenzen werden
während des 'Auto-Tune' angewendet.
Der Digitaleingang muß in Ebene 4 auf
1 gesperrt werden, um Auto-Tune in Ebene 1 sichtbar zu machen.
Die korrekte Wirkweise des Reglers ist ausschlaggebend für
eine erfolgreiche Durchführung von 'Auto-Tune'.
Prüfung der Reglerwirkweise. Zu prüfen ist, ob die Wirkweise
(direkt oder umgekehrt) auf die Anwendung paßt und in Ebene 6
korrekt eingegeben wurde.
Betriebsart. Falls 'Automatik' angewählt wurde, auf die Aktivierung
von 'Auto-Tune' vorschalten. Die Werte für Prozeß und Ausgang
müssen jetzt möglichst stabil sein.
Einstellung des Start-Ausgangs (nur von Hand) Mit der Scroll-
Taste in Ebene 1 schalten, um das Prozeß/Ausgangs-Display
sichtbar zu machen. Mit den
einen sichtbaren Startwert für den Prozeß einstellen. Eine flache
Rampe hilft dem Prozeß dabei, auf die Änderung ohne starkes
Überschreiten des Sollwerts zu reagieren.
Zugang zum Prozeß. Falls nötig, Absperrventil vor dem Regelventil
öffnen und andere Maßnahmen treffen, um den Prozeß zugänglich
zu machen (Pumpe starten, Spannung anlegen usw.).
Letztgültigen Ausgangswert einstellen. In Handbetriebsart den
Ausgang so setzen, daß der Prozeß dem normalen Sollwert
entspricht. Je näher diese Werte liegen, desto wirkungsvoller
verläuft der Auto-Tune-Zyklus.
Auto-Tune-Aktivierung. In Ebene 1 weiterschalten, bis die Anzeige
A U t o / t U n E
-
Auto-tUne Zyklus eingeben.
Größe des Ausgangsschritts. Eingabe von 0,1 bis 50,0. Mit der
Scroll-Taste weiterschalten. Der Ausgang in ±-Richtung mit der
Schrittgröße vom Startwert, wenn 'Auto-Tune' abläuft (siehe Abb.
3.5). Dieser Wert sollte so groß sein, daß die Amplitude der
Prozeßvariablen mindestens viermal größer ist als die Hysterese-
Parameter. Hierdurch
Reaktionsdaten. Die Schrittgröße des Ausgangs sollte auch klein
genug sein, um ein Überschreiten der Schaltpunkte des
Prozeßwerts zu verhindern.
Fortsetzung auf der nächsten Seite...
3 BEDIENUNG UND BETRIEB...
noth
/ -Tasten den Ausgang auf
erscheint. Mit der
entstehen
gesetzt oder in Ebene
-Taste den
die bestmöglichen
35
