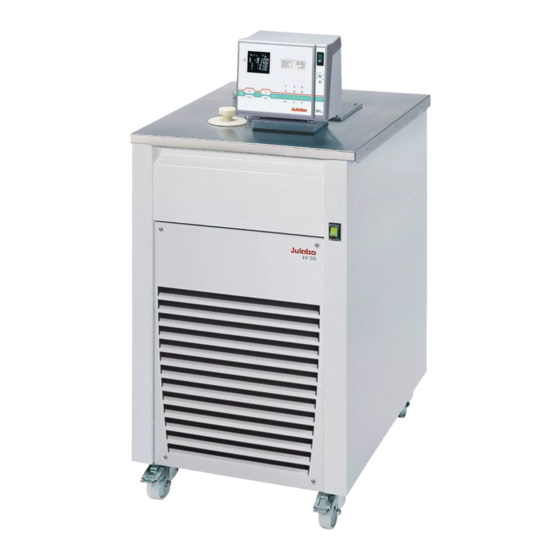

Julabo FP52-SL Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Julabo Anleitungen
  4. Thermostate
  5. FP52-SL
  6. Betriebsanleitung

Julabo FP52-SL Betriebsanleitung

Tiefkälte-umwälzthermostate
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Betriebsanleitung
Tiefkälte-Umwälzthermostate
luftgekühlt
FP52-SL
FP55-SL
FP90-SL
wassergekühlt
FPW52-SL
FPW55-SL
FPW90-SL
FPW91-SL
• Ausbaufähig mit HSP Zusatzpumpe
• Ausbaufähig mit HST Zusatzheizer
• Sonderausführungen mit Badöffnung
für interne Temperieraufgaben.
1.950.2830-V4
11/17
JULABO GmbH
77960 Seelbach / Germany
Tel.
+49 (0) 7823 / 51-0
Fax
+49 (0) 7823 / 24 91
info.de@julabo.com
www.julabo.com
DEUTSCH
10.11.17
