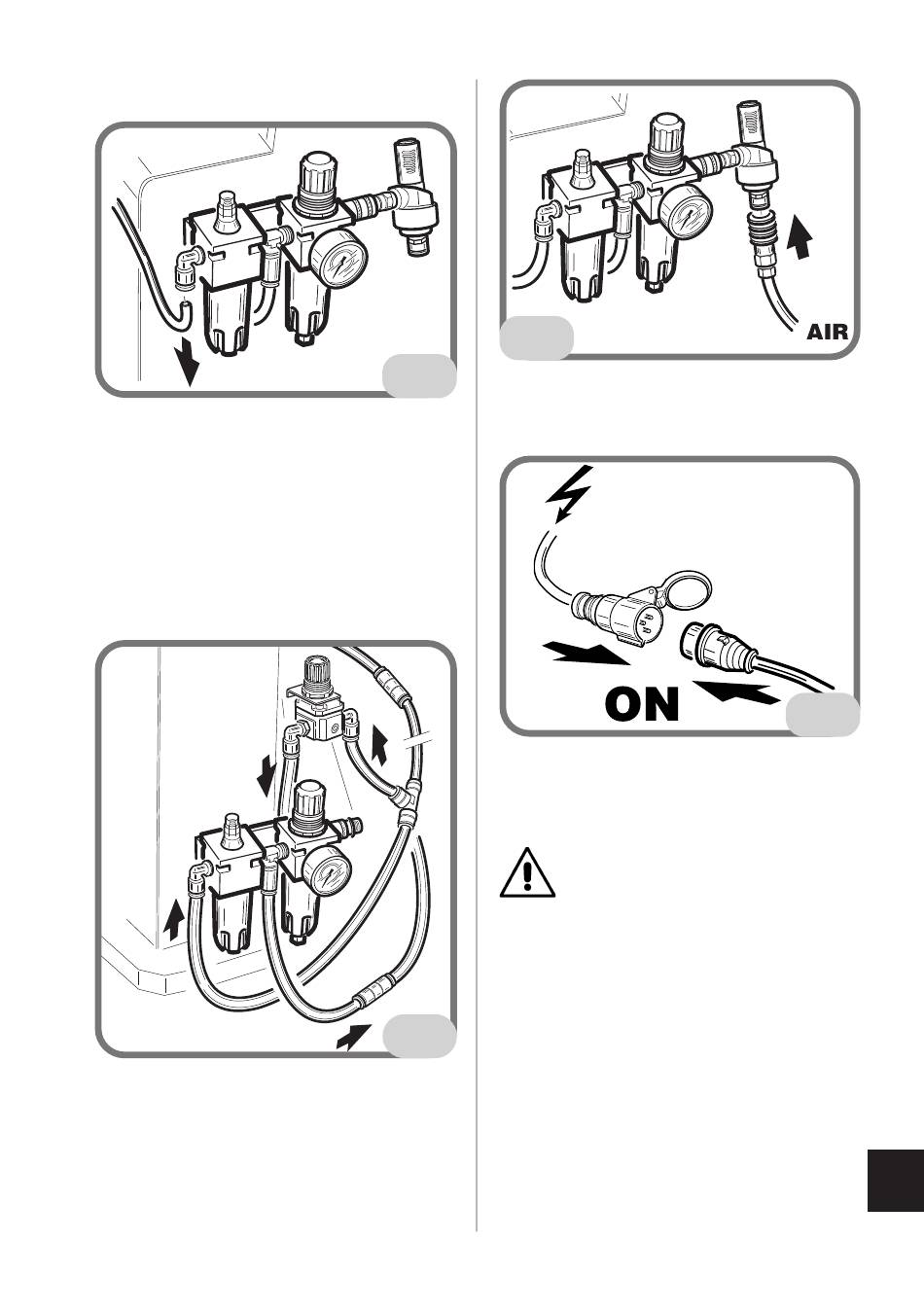

10. desconectar el tubo de aire Fig. 5;
11. Retirar el grupo del filtro lubricador
de su posición en la carcasa y fijarlo en la
columna del Helper como se muestra en
la Fig. 5.1
Utilizar el tubo con empalme en Y
suministrado en el kit para efectuar las
nuevas conexiones como se muestra en
la fig. 5.1
12. luego, volver a conectar la máquina a la
línea neumática fig. 5.2
Manual de uso HELPER 4FD
5.2
5
13. luego, volver a conectar la máquina a la
red eléctrica fig.5.3.
ATENCIÓN
Para todo lo que no se encuentra expresa-
mente indicado con respecto a las fases de
montaje/desmontaje, véase el Manual de
uso y mantenimiento de la desmontadora
de neumáticos.
5.1
La máquina Helper ha sido diseñada para
agilizar las fases de desmontaje y montaje
de las llantas de aleación ligera y de los
neumáticos muy rígidos con sección reba-
jada. Seguir las fases que se describen a
continuación, a los fines de maximizar las
prestaciones de dichos accesorios.
Desmontaje:
- Utilizar el cono aprieta-llanta A para co-
USO
Desmontaje
5.3
E
65
