A
6

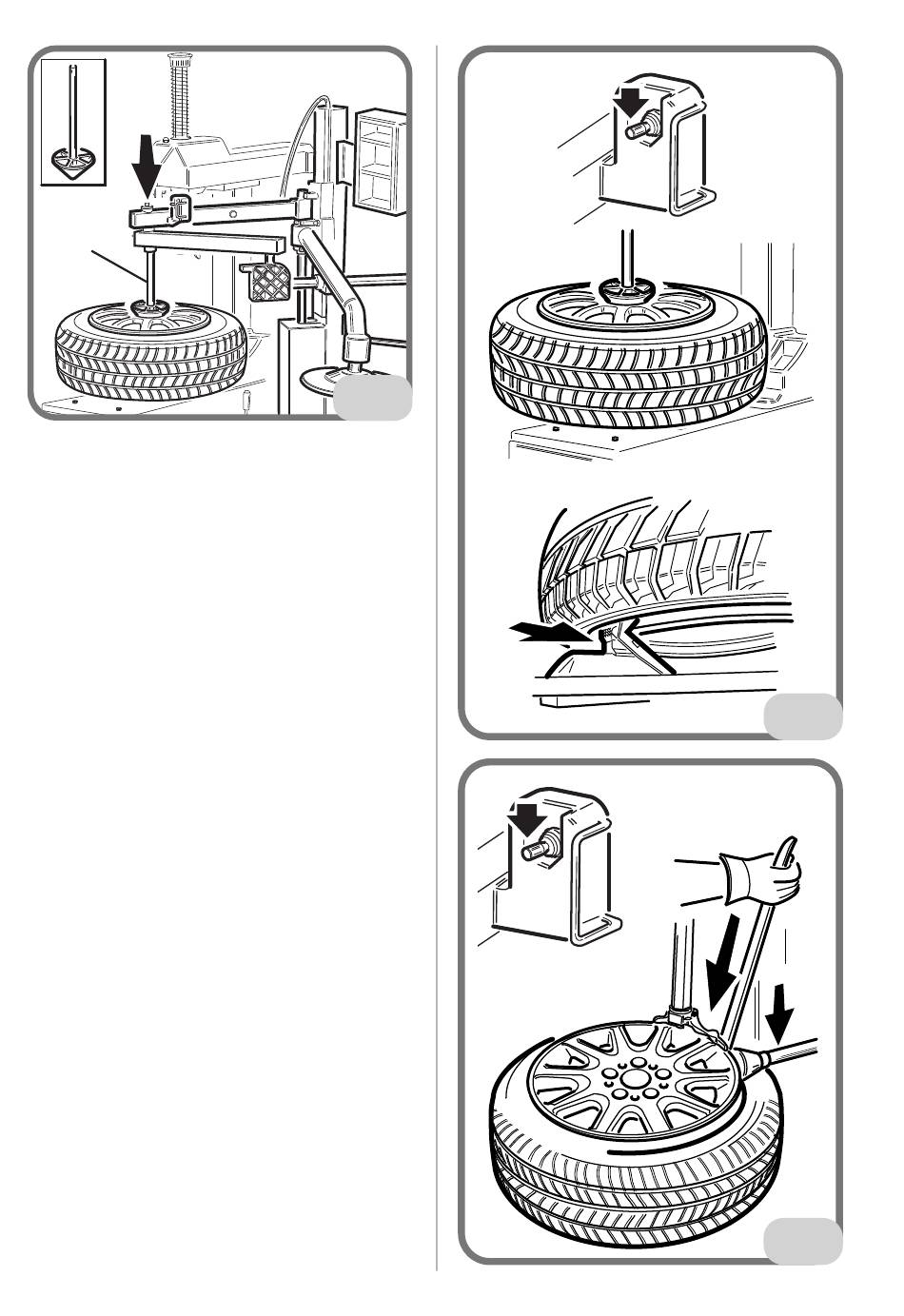

Portare la ruota precedentemente stallona-
ta sull'autocentrante e bloccarla dalla parte
esterna; applicare il cono premicerchio
nell'apposita sede nello snodo dei bracci
fig. 6, portare il cono in corrispondenza del
foro centrale del cerchio, azionare la leva di
discesa fino ad ottenere l'inserimento dei
cunei di bloccaggio tra cerchio e copertura
(fig.6.1), quindi premere il pedale per
bloccare la ruota.
6.1
Rimuovere il cono di centraggio e riporlo
nella apposita sede fig. 4.3.
- Ribaltare in avanti il palo e posizionare l'u-
tensile di montaggio/smontaggio, portare il
rullo pressore tangente al diametro esterno
del cerchio, azionare la leva di discesa fino
a creare lo spazio necessario tra utensile di
montaggio/smontaggio e la copertura per
poter inserire la leva (fig. 7) e rimuovere il
rullo pressore.
- In caso di coperture particolarmente rigide
utilizzare il tampone pressore in posizione
opposta all'utensile di montaggio/smontaggio
(fig. 8), azionare la leva di discesa in modo
da ottenere l'inserimento del tallone all'in-
terno del canale del cerchio, quindi caricare
il tallone sopra l'utensile di montaggio/
smontaggio (fig. 9) , allontanare il tampone
pressorer, premere il pedale di rotazione
ed estrarre il primo tallone.
7
