Montage
- Lubrifier toujours avec grande attention
la jante et les talons,
- poser l'enveloppe sur la jante et rappeler
en avant la potence, monter le premier
talon,

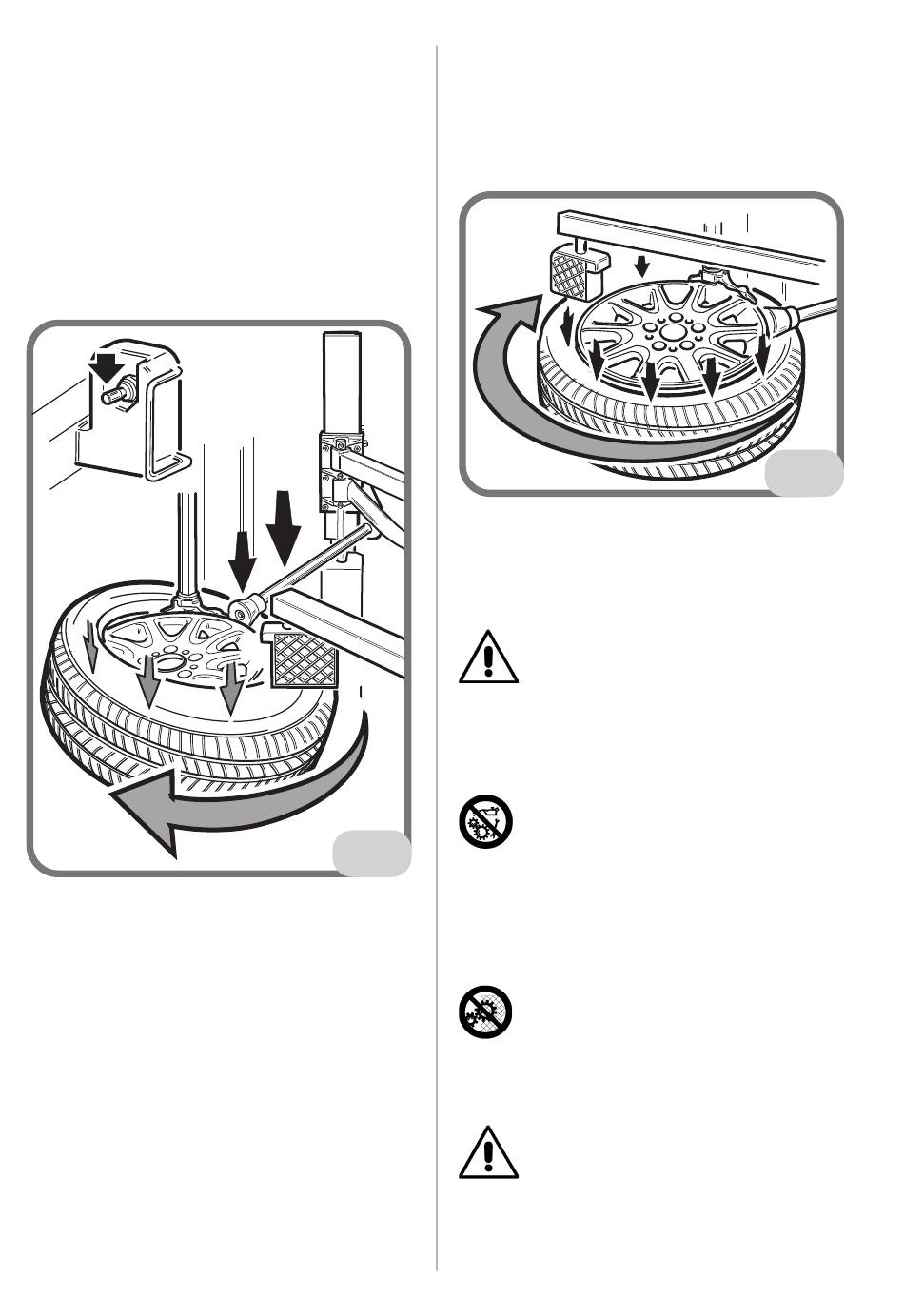

- mettre le talon supérieur sur l'outil de
montage / démontage, mettre au même
moment le rouleau presseur près de la jante
et le tampon presseur comme sur la Fig. 11,
- actionner ensuite le levier de descente
jusqu'à faire baisser le rouleau presse jante
sous le bord supérieur de la jante, appuyer
sur la pédale de rotation et monter l'enve-
loppe (Fig. 12).
Au cours de cette phase, le rouleau presseur
qui maintient le talon sous la tête de l'outil
de montage / démontage et le tampon
presseur suivra la roue dans sa rotation en
maintenant le talon à l'intérieur du creux,
garantissant ainsi le montage correct sans
manipulation de la part de l'opérateur.
- Dans le cas de jantes spéciales (Fig. 9A-
9B), utiliser l'entretoise H.
40
Remarque : interrompre la rotation lorsque
le bloc est à proximité de l'outil de mon-
tage / démontage.
- Actionner le levier de montée, libérer la
roue du rouleau et du tampon presseur.
La société constructrice décline toute res-
ponsabilité pour des réclamations décou-
lant de l'utilisation de pièces détachées
ou d'accessoires non originaux.
ATTENTION
11
Avant d'effectuer tout réglage quel qu'il
soit, déconnecter l'alimentation électrique
et pneumatique de la machine. S'assurer
également que toutes les parties mobiles
sont bloquées.
ATTENTION
Ne pas enlever ou modifier les composants
de cette machine (sauf pour l'entretien ou
les réparations).
Avant toute opération d'entretien ou rajout
de lubrifiant, interrompre l'alimentation
pneumatique de la machine.

ENTRETIEN

ATTENTION
DANGER
Manuel d'utilisation HELPER 4FD
