Corghi HELPER 4FD Betriebsanleitung Seite 36

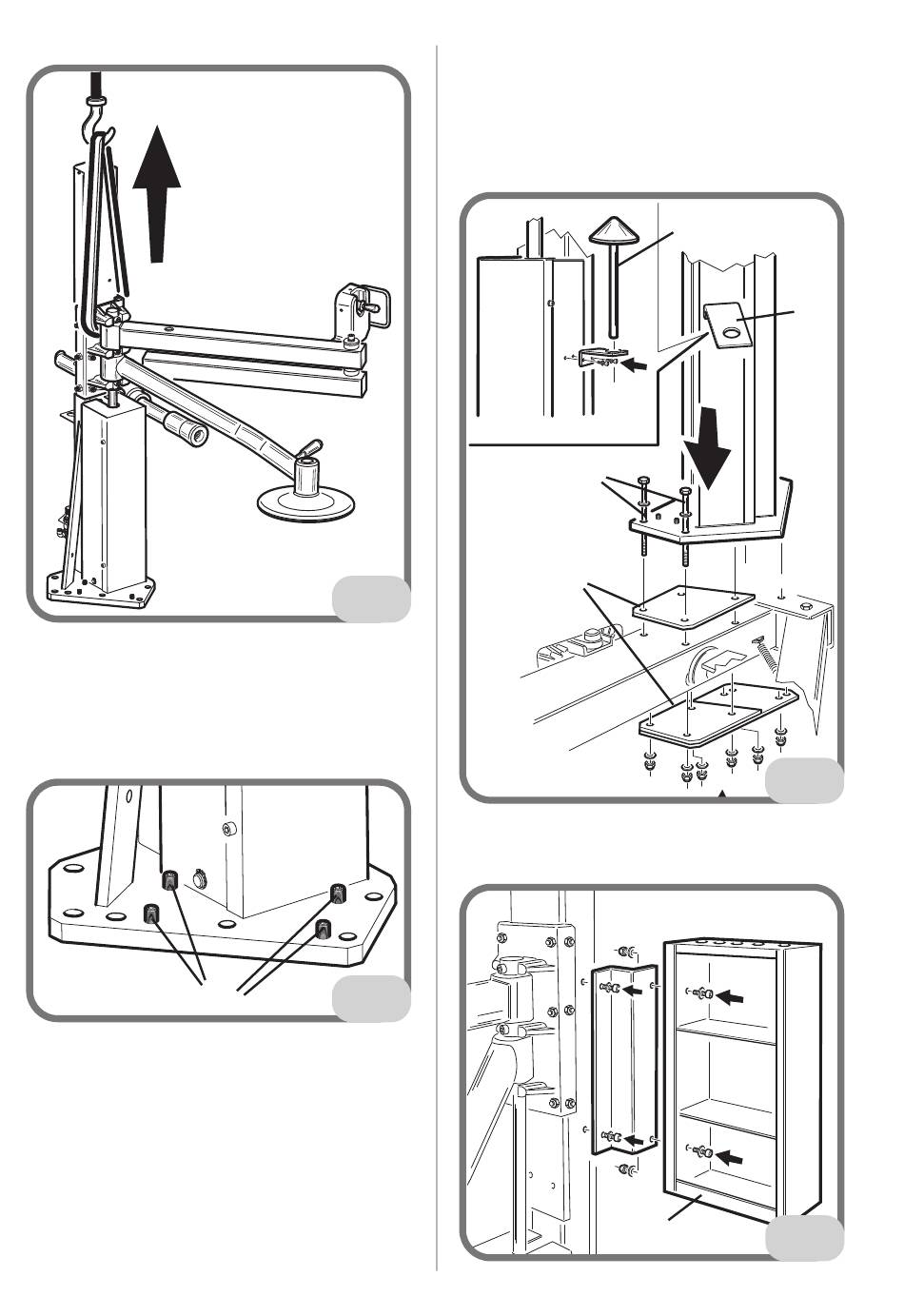

quée sur la figure 4.1,
3. enlever les bouchons de protection des
trous,
4. desserrer les grains G Fig. 4.2,
5. fixer l'Helper au caisson avec les 4 vis de
fixation A (sans les serrer complètement)
en interposant les plaques B prévues à cet
effet Fig. 4.3,
6. régler éventuellement les grains G Fig.
4.2 pour modifier l'inclinaison du groupe
Helper,
36
4.1
4.2
G
7. serrer définitivement les vis de fixation
A Fig. 4.3,
8. fixer à la colonne le support C pour le
cône presse jante E Fig. 4.3,
A
B
9. fixer le porte outils à la colonne F Fig. 4.4,
Manuel d'utilisation HELPER 4FD
E
C
4.3
4.4
F
