TRANSPORT,
LAGERUNG UND
HANDLING
Transportbedingungen der Maschi-
ne und technische Daten
Der Helper muss in seiner Originalver-
packung und unter Beibehaltung der auf
der Verpackung angegebenen Position

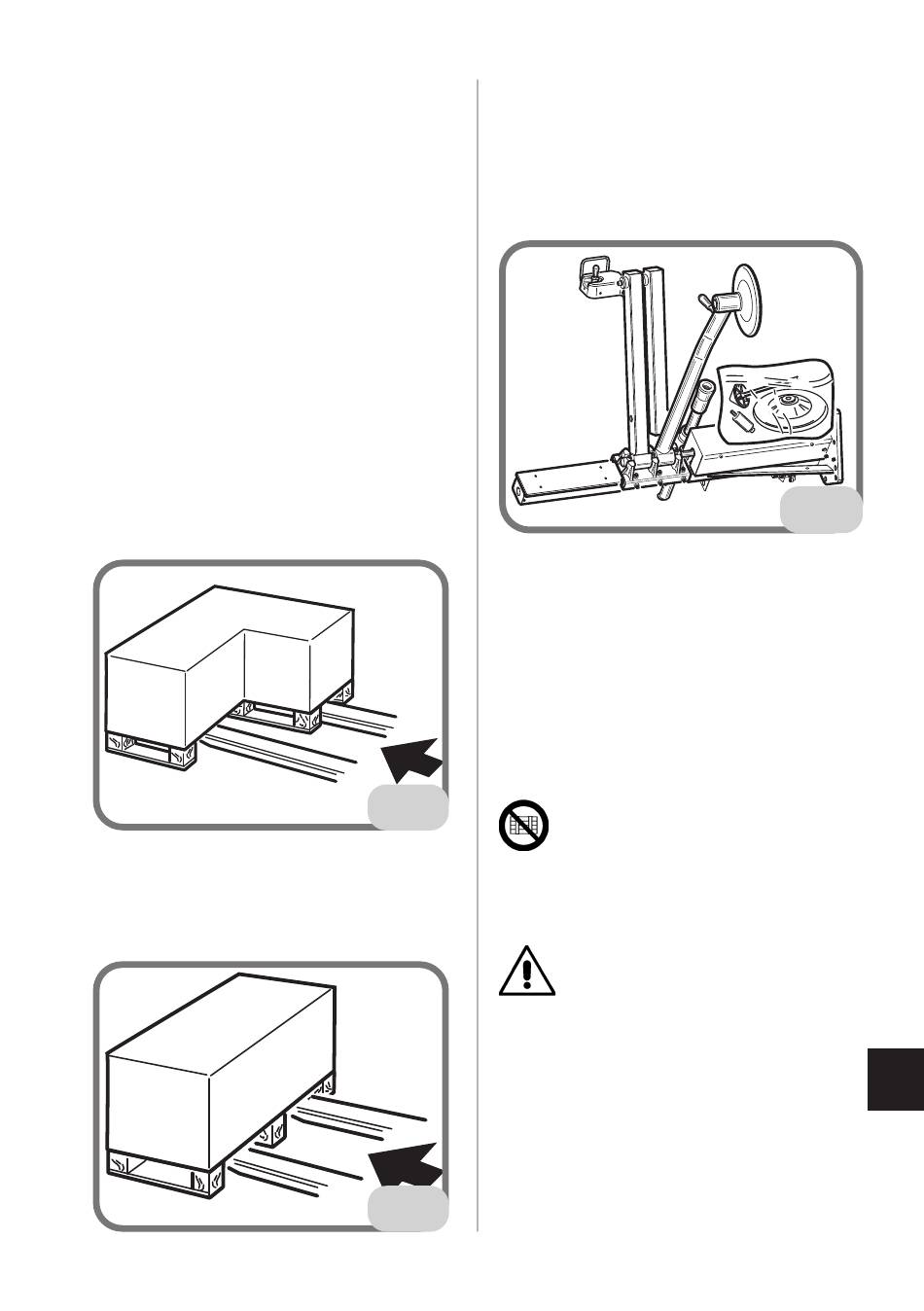

transportiert werden. Abb. 1A-1B
Der HELPER wird in zwei verschiedenen
Verpackungskonfigurationen geliefert:
TYP A
mit montiertem Arm.
Verpackungsabmessungen 825x1200xH420
TYP B
mit nicht montiertem Arm.
Verpackungsabmessungen 530x1200xH420
Betriebsanleitung HELPER 4FD
In diesem Fall wird die Anleitung (4-115316)
mit dem korrekten Montageverfahren für
den Arm mitgeliefert.
Die Abb. 1C zeigt die Vorrichtung mit mon-
tiertem Arm.
• Betriebsdruck ......................................bar 7
• Kraft Druckzylinder .......... 6600 N bei 7 Bar
• Gewicht: ......................................................
- mit Verpackung ................................ 110 kg
- Netto ................................................... 70 kg
Umgebungsbedingungen für
Transport und Lagerung der Maschine
Temperatur: -25° ÷ +55°.
1A
ACHTUNG
Zur Vermeidung von Schäden dürfen
keine Frachtstücke auf die Verpackung
gestapelt werden.
WARNUNG
Die Originalverpackung für eventuelle
künftige Transporte aufbewahren.
1B
1C
D
