3. retirar los tapones de protección de los
orificios;

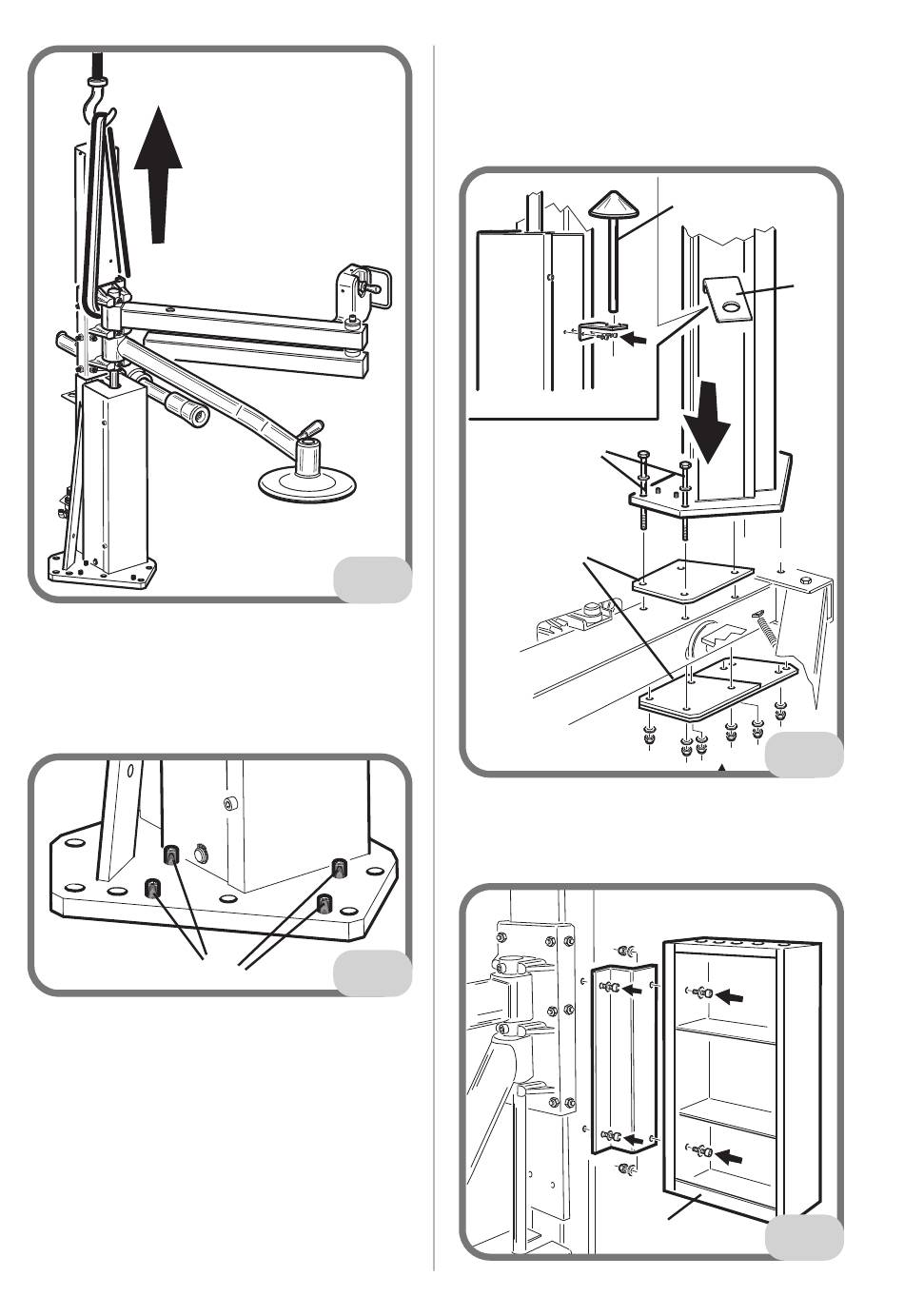

4. aflojar los pasadores G Fig. 4.2;
5. fijar la máquina a la carcasa con los
4 tornillos de fijación A (sin apretarlos
completamente) interponiendo las placas
correspondientes B Fig. 4.3;
6. regular eventualmente los pasadores G
Fig. 4.2 para modificar la inclinación del
grupo Helper;
7. apretar definitivamente los tornillos de
64
4.1
4.2
G
fijación A Fig. 4.3;
8. fijar el soporte C para el cono aprieta-
llanta E a la columna, Fig. 4.3;
A
B
9. fijar el porta-herramientas F Fig. 4.4 a
la columna;
Manual de uso HELPER 4FD
E
C
4.3
4.4
F
