Wartung - Corghi Helper 4Fd Betriebsanleitung

Montage
- Der Felgen und die Wulste müssen immer
gut geschmiert werden;
- Den Reifen auf die Felge positionieren,
den Mast nach vorn kippen und den ersten
Wulst montieren;

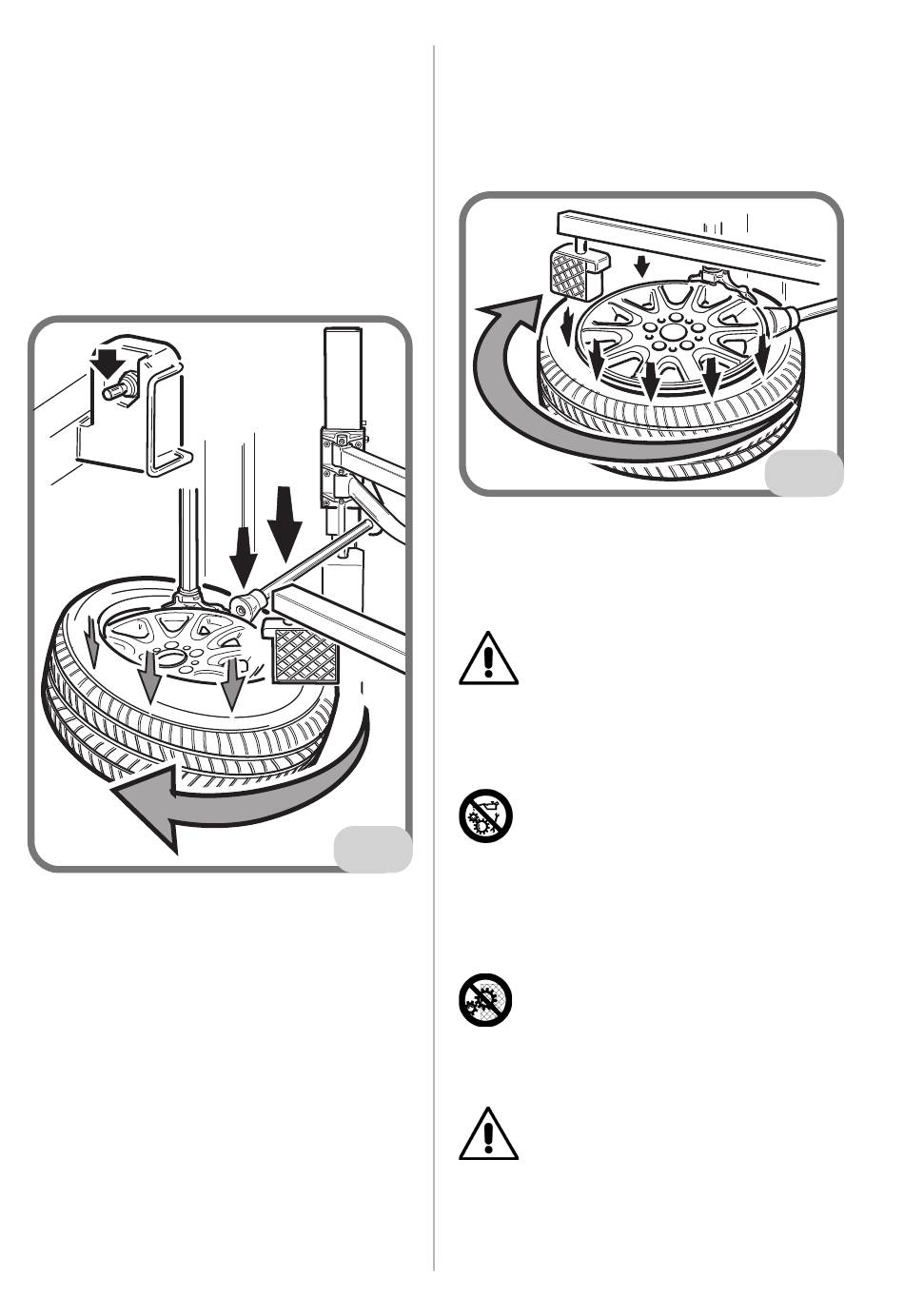

- Die obere Wulst unter das Montage-/De-
montage-Werkzeug bringen, gleichzeitig die
Druckrolle neben die Felge und die Druck-
aufnahme wie in Abb. 11 positionieren;
- Dann den Absenkhebel betätigen, bis die
Felgendruckrolle unter dem oberen Rand
der Felge liegt, das Pedal für die Drehung
drücken und den Reifen einbauen (Abb. 12).
In dieser Phase ist zu sehen, wie die Felgen-
niederhalterrolle den Wulst unterhalb des
Kopfs des Montage-/Demontage-Werkzeugs
hält und der Felgenniederhalterblock dem
Rad in der Drehung folgt und hierbei den
Wulst innerhalb des Felgenbetts hält,
wodurch die korrekte Montage ohne erfor-
derliches Eingreifen des Bedieners mit den
Händen gewährleistet wird.
- Bei Spezialfelgen (Abb. 9A-9B) den Ab-
standhalter H verwenden.
54
Hinweis: Die Drehbewegung unterbrechen,
sobald sich der Block dem Montier-/Demon-
tierwerkzeug nähert.
- Den Lifthebel betätigen und die Rolle
sowie die Druckaufnahme entfernen.
Der Hersteller übernimmt keine Haftung
für Beanstandungen durch Gebrauch
von nicht originalen Ersatz- oder Zube-
hörteilen.
ACHTUNG
11
Vor jeder Einstellung oder Wartung muß
die Maschine von der elektrischen und
pneumatischen Versorgung getrennt
werden, und sämtliche Bewegungsteile
müssen gesperrt sein.
ACHTUNG
Die Teile dieser Maschine dürfen aus-
schließlich zwecks Servicearbeiten abge-
nommen oder geändert werden.
Vor jeglicher Wartungsarbeit oder dem
Nachfüllen des Schmiermittels die Maschi-
ne von der Druckluftversorgung trennen.

WARTUNG

ACHTUNG
GEFAHR
Betriebsanleitung HELPER 4FD
12
