TRANSPORTE,
ALMACENAMIENTO Y
DESPLAZAMIENTO
Condiciones de transporte de la máquina
y datos técnicos
Helper debe transportarse en el embalaje
original y debe mantenerse en la posición
indicada en el mismo.
El HELPER se suministra con dos configu-
raciones de embalaje distintas:
TIPO A
con brazo montado.
Dimensiones de embalaje 825x1200xH420
TIPO B
con brazo desmontado.
Dimensiones de embalaje 530x1200xH420
Manual de uso HELPER 4FD
En este caso, se suministran las instruc-
ciones (4-115316) que indican el procedi-
miento correcto que se debe seguir para
el montaje del propio brazo.

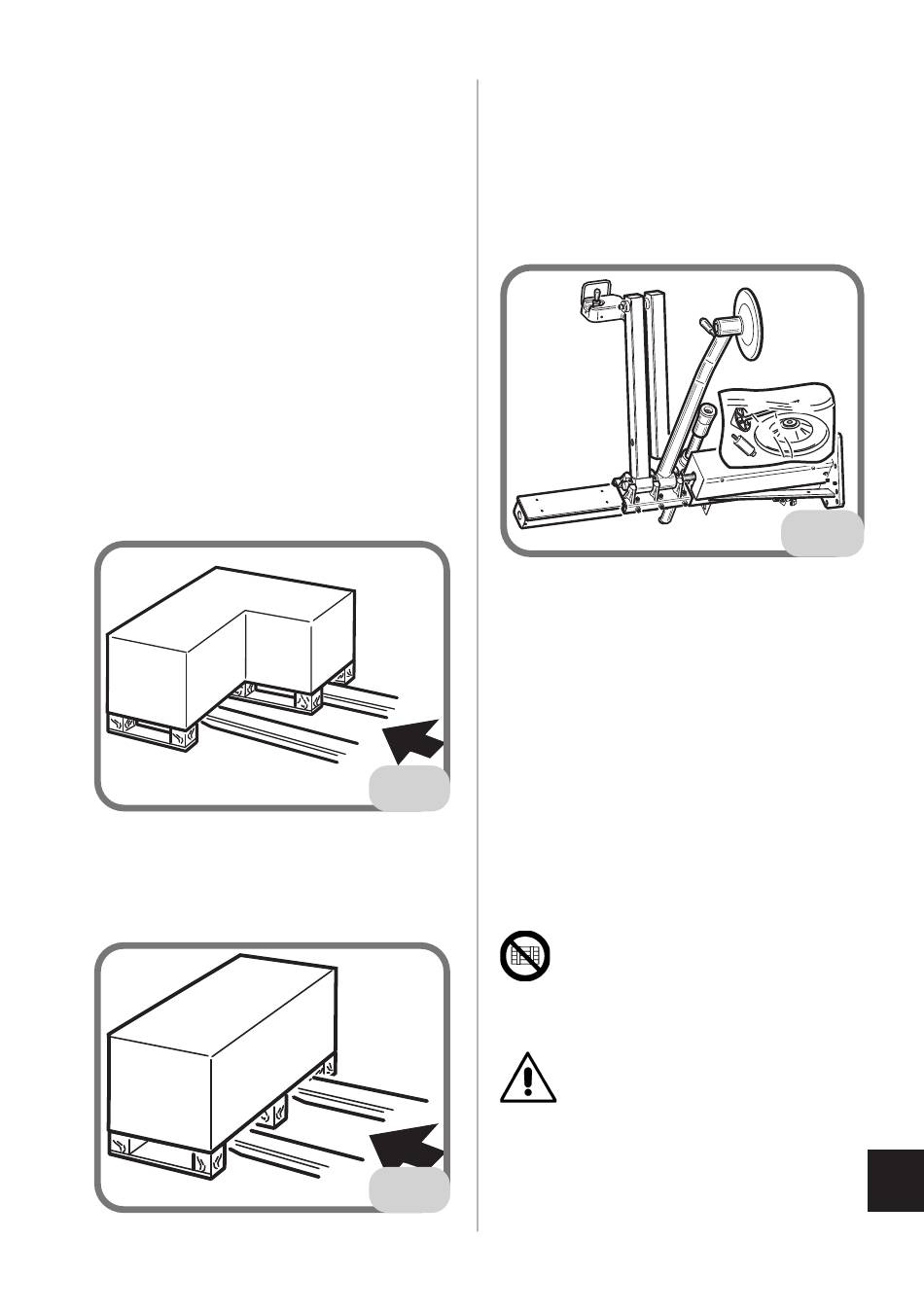

La fig. 1C muestra el dispositivo con el
brazo montado.
• presión de servicio .....................bares 7
• fuerza del cilindro prensador .6.600 N a 7
• peso: .........................................................
- con embalaje ................................ 110 Kg
- neto ..................................................70 kg
• Dimensiones del embalaje ...................
1A
Condiciones del ambiente de
transporte y almacenamiento
Temperatura: -25 °C ÷ +55 °C.
ATENCIÓN
Para evitar que la máquina se dañe, no co-
locar ningún otro bulto sobre el embalaje.
ADVERTENCIA
Conservar los embalajes originales para
eventuales transportes en el futuro.
1B
1C
1.280 x 1.020 x 500 mm
máquina
bar
