TRASPORTO,
STOCCAGGIO E
MOVIMENTAZIONE
Condizioni trasporto macchina e
dati tecnici
L'HELPER deve essere trasportato nell'im-
ballo originale e mantenuto nella posizione
indicata sull'imballo stesso.
L'HELPER viene fornito con due diverse
configurazioni di imballo:
TIPO A
con braccio montato.
Dimensioni imballo 825x1200xH420
TIPO B
con braccio smontato.
Dimensioni imballo 530x1200xH420
Manuale d'uso HELPER 4FD
In questo caso vengono fornite le istruzioni
(4-115316) indicanti la corretta procedura da
seguire per il montaggio del braccio stesso .

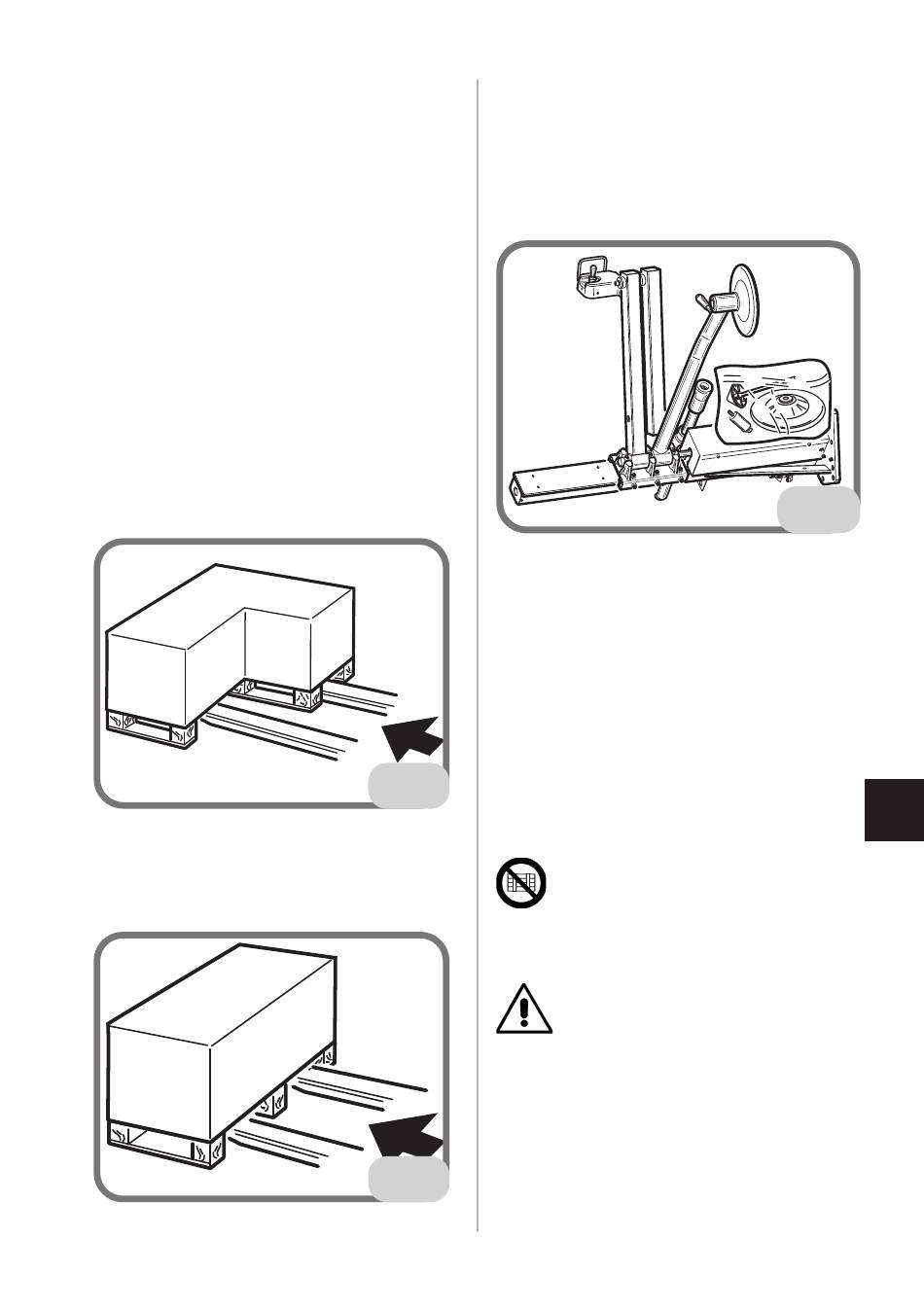

La fig. 1C mostra il dispositivo con il braccio
montato.
• pressione di esercizio ................... bar 7
• forza cilindro pressore ........... 6600 N a 7 bar
• peso: .......................................................
- con imballo ................................... 110 kg
- netto .................................................. 70 kg
Condizioni dell'ambiente di
trasporto e stoccaggio macchina
1A
Temperatura: -25° ÷ +55°C.
ATTENZIONE
Per evitare danneggiamenti non sovrap-
porre altri colli sull'imballo.
AVVERTENZA
Conservare gli imballi originali per even-
tuali trasporti futuri.
1B
1C
I
5
