son siège utiliser le cône presse jante A :
A
6

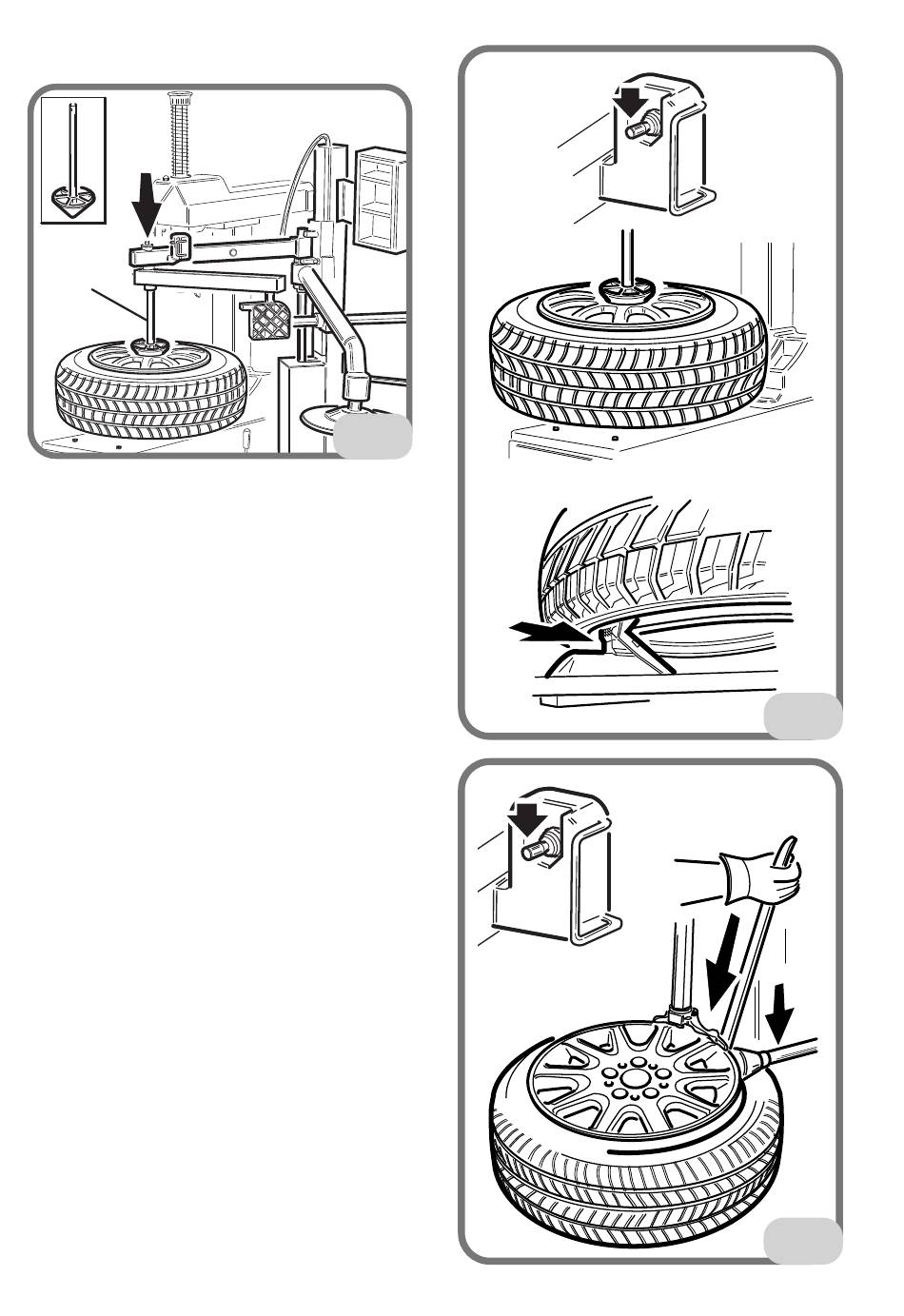

- Porter la roue précédemment détalonnée
sur l'autocentreur et la bloquer par la partie
extérieure ; appliquer le cône presse-jante
à l'extrémité des bras articulés prévue à cet
effet (Fig. 6), porter le cône en correspon-
dance du trou central de la jante, actionner
le levier de descente jusqu'à l'introduction
des mors de blocage entre la jante et
6.1
l'enveloppe (Fig. 6.1), puis appuyer sur la
pédale pour bloquer la roue.
Enlever le cône de centrage et le remettre
à l'endroit prévu à cet effet Fig. 4.3.
- Rabattre la potence vers l'avant et mettre
en place l'outil de montage / démontage,
mettre le rouleau presseur en position
tangente par rapport au diamètre externe
de la jante, actionner le levier de descente
jusqu'à créer l'espace nécessaire entre outil
de montage / démontage et l'enveloppe
pour pouvoir introduire le levier (Fig. 7) et
enlever le rouleau presseur.
- avec des enveloppes très rigides utiliser le
tampon presseur en position opposée par
rapport à l'outil de montage / démontage
(Fig. 8), actionner le levier de descente de
manière à introduire le talon dans le creux
de la jante, puis charger le talon sur l'outil
de montage / démontage (Fig. 9), éloigner
le bloc presse-talon, appuyer sur la pédale
7
de rotation et extraire le premier talon.
