TRANSPORT,
STOCKAGE ET
MANUTENTION
Conditions de transport de la ma-
chine et caractéristiques techniques
L'HELPER doit être manutentionné dans
son emballage d'origine et maintenu dans
la position indiquée sur l'emballage.

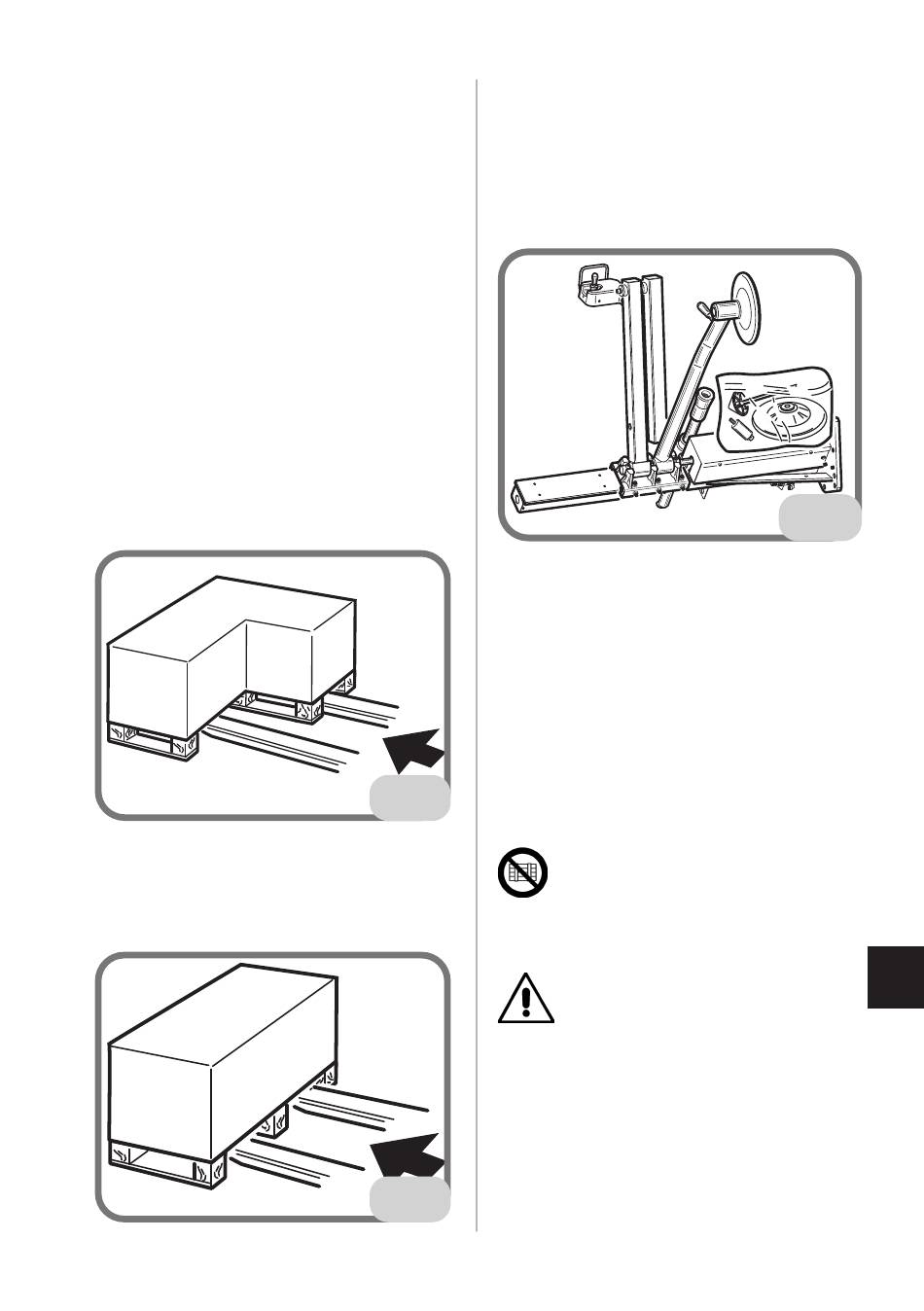

Le HELPER peut être expédié en deux
conditionnements différents :
CONDITIONNEMENT A
avec bras monté
Dimensions de l'emballage : 825x1200xH420
CONDITIONNEMENT B
avec bras démonté
Dimensions de l'emballage : 530x1200xH420
Manuel d'utilisation HELPER 4FD
Dans ce cas, l'emballage contient aussi
les instructions (4-115316) d'assemblage
du bras.
La fig. 1C illustre le dispositif avec le bras
monté.
• pression de service ...........................bars 7
• force cylindre presseur ...... 6600 N à 7 bars
• poids : ..........................................................
- avec emballage ................................. 110 kg
- net ........................................................ 70 kg
Conditions environnementales de
transport et de stockage de la
1A
Température : -25° ÷ +55° C.
ATTENTION
Pour éviter toute détérioration ne placer
aucun autre colis sur l'emballage.
RECOMMANDATION
Conserver tous les emballages pour
d'éventuels transports futurs
1B
1C
machine
F
33
