Montaggio
- Eseguire sempre una accurata lubrificazio-
ne del cerchio e dei talloni
- Appoggiare la copertura sul cerchio e ri-
chiamare in avanti il palo, montare il primo
tallone.

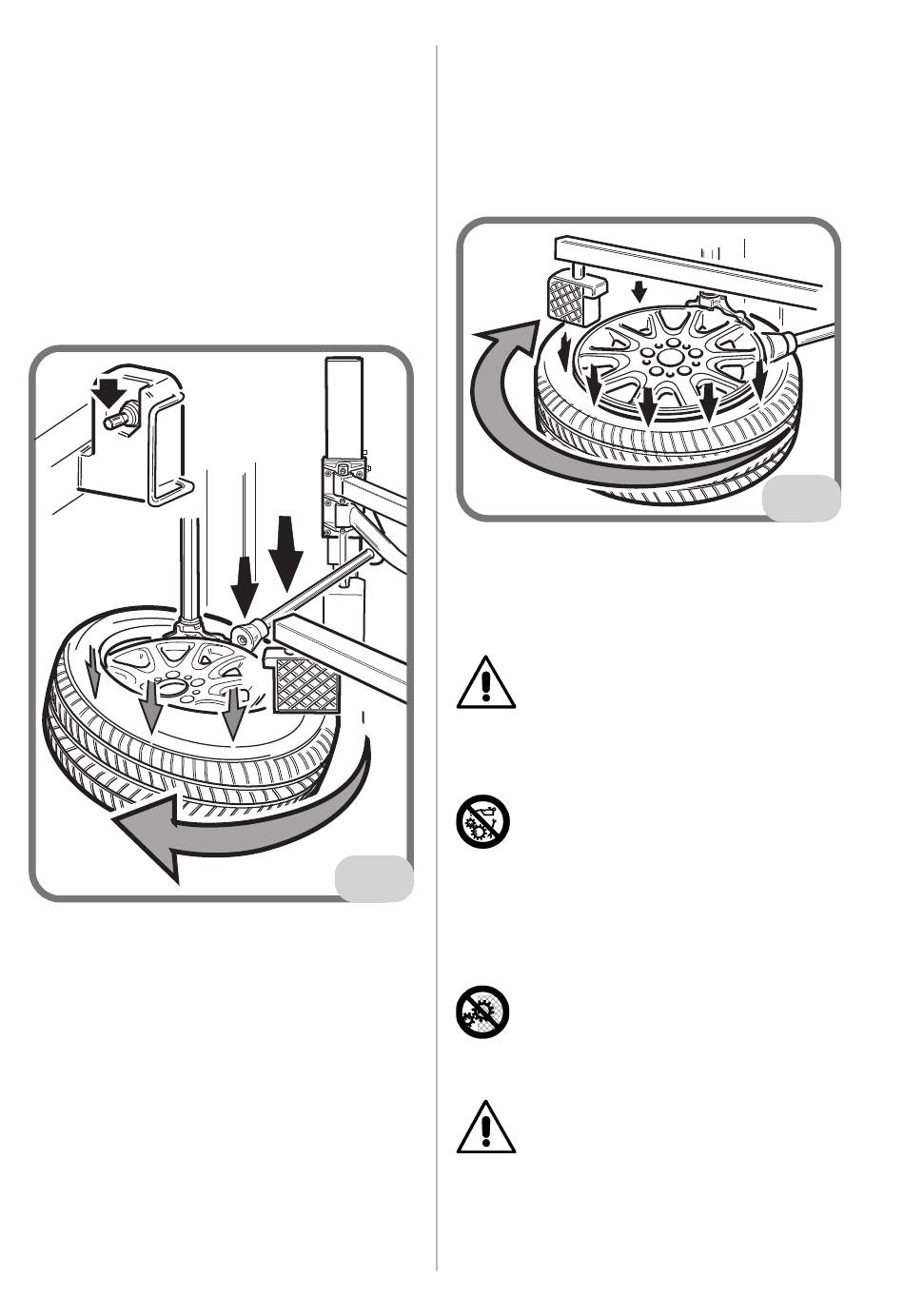

- Posizionare il tallone superiore sotto l'u-
tensile di montaggio/smontaggio, posizio-
nare contemporaneamente il rullo pressore
vicino al cerchio ed il tampone pressore
come in fig. 11.
- Azionare quindi la leva di discesa fino ad
ottenere l'abbassamento del rullo premi
cerchio sotto il bordo superiore del cerchio,
premere il pedale di rotazione e montare
la copertura (fig.12).
In questa fase si vedrà il rullo pressore che
mantiene il tallone sotto la testina dell'uten-
sile di montaggio/smontaggio ed il tampone
pressore seguirà la ruota nella rotazione
mantenendo il tallone all'interno del canale,
garantendo così il corretto montaggio senza
l'ausilio delle mani da parte dell'operatore.
- In caso di cerchi speciali (Fig. 9A-9B) uti-
12
lizzare il distanziale H.
Nota: interrompere la rotazione quando il
blocchetto è in prossimità dell'utensile di
montaggio/ smontaggio.
- Azionare la leva di salita, liberare la ruota
dal rullo e dal tampone pressore

MANUTENZIONE

ATTENZIONE
La ditta costruttrice declina ogni respon-
sabilità in caso di reclami derivati dall'uso
di ricambi o accessori non originali.
ATTENZIONE
Prima di procedere a qualsiasi regolazione
11
o manutenzione, scollegare l'alimentazione
elettrica e pneumatica della macchina, e
accertarsi che tutte le parti mobili siano
bloccate.
ATTENZIONE
Non togliere o modificare alcuna parte di
questa macchina (eccetto per assistenza).
PERICOLO
Prima di procedere a qualsiasi operazione
di manutenzione o rabbocco lubrificante,
scollegare la macchina dalla linea di ali-
mentazione pneumatica.
