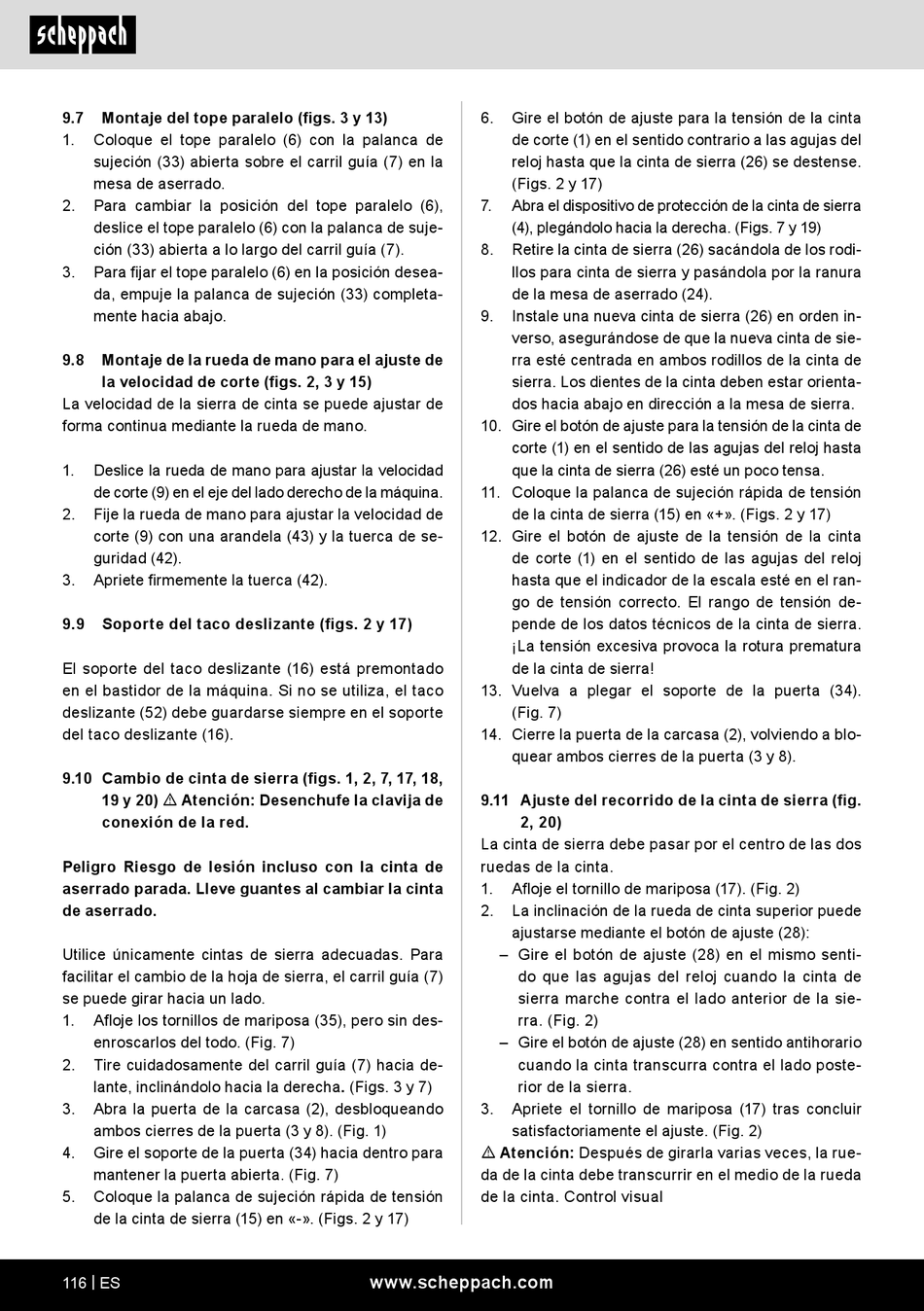

9.7 Montaje del tope paralelo (figs. 3 y 13)
1. Coloque el tope paralelo (6) con la palanca de
sujeción (33) abierta sobre el carril guía (7) en la
mesa de aserrado.
2. Para cambiar la posición del tope paralelo (6),
deslice el tope paralelo (6) con la palanca de suje-
ción (33) abierta a lo largo del carril guía (7).
3. Para fijar el tope paralelo (6) en la posición desea-
da, empuje la palanca de sujeción (33) completa-
mente hacia abajo.
9.8 Montaje de la rueda de mano para el ajuste de
la velocidad de corte (figs. 2, 3 y 15)
La velocidad de la sierra de cinta se puede ajustar de
forma continua mediante la rueda de mano.
1. Deslice la rueda de mano para ajustar la velocidad
de corte (9) en el eje del lado derecho de la máquina.
2. Fije la rueda de mano para ajustar la velocidad de
corte (9) con una arandela (43) y la tuerca de se-
guridad (42).
3. Apriete firmemente la tuerca (42).
9.9 Soporte del taco deslizante (figs. 2 y 17)
El soporte del taco deslizante (16) está premontado
en el bastidor de la máquina. Si no se utiliza, el taco
deslizante (52) debe guardarse siempre en el soporte
del taco deslizante (16).
9.10 Cambio de cinta de sierra (figs. 1, 2, 7, 17, 18,
19 y 20) m Atención: Desenchufe la clavija de
conexión de la red.
Peligro Riesgo de lesión incluso con la cinta de
aserrado parada. Lleve guantes al cambiar la cinta
de aserrado.
Utilice únicamente cintas de sierra adecuadas. Para
facilitar el cambio de la hoja de sierra, el carril guía (7)
se puede girar hacia un lado.
1. Afloje los tornillos de mariposa (35), pero sin des-
enroscarlos del todo. (Fig. 7)
2. Tire cuidadosamente del carril guía (7) hacia de-
lante, inclinándolo hacia la derecha. (Figs. 3 y 7)
3. Abra la puerta de la carcasa (2), desbloqueando
ambos cierres de la puerta (3 y 8). (Fig. 1)
4. Gire el soporte de la puerta (34) hacia dentro para
mantener la puerta abierta. (Fig. 7)
5. Coloque la palanca de sujeción rápida de tensión
de la cinta de sierra (15) en «-». (Figs. 2 y 17)
116 | ES
6. Gire el botón de ajuste para la tensión de la cinta
de corte (1) en el sentido contrario a las agujas del
reloj hasta que la cinta de sierra (26) se destense.
(Figs. 2 y 17)
7. Abra el dispositivo de protección de la cinta de sierra
(4), plegándolo hacia la derecha. (Figs. 7 y 19)
8. Retire la cinta de sierra (26) sacándola de los rodi-
llos para cinta de sierra y pasándola por la ranura
de la mesa de aserrado (24).
9. Instale una nueva cinta de sierra (26) en orden in-
verso, asegurándose de que la nueva cinta de sie-
rra esté centrada en ambos rodillos de la cinta de
sierra. Los dientes de la cinta deben estar orienta-
dos hacia abajo en dirección a la mesa de sierra.
10. Gire el botón de ajuste para la tensión de la cinta de
corte (1) en el sentido de las agujas del reloj hasta
que la cinta de sierra (26) esté un poco tensa.
11. Coloque la palanca de sujeción rápida de tensión
de la cinta de sierra (15) en «+». (Figs. 2 y 17)
12. Gire el botón de ajuste de la tensión de la cinta
de corte (1) en el sentido de las agujas del reloj
hasta que el indicador de la escala esté en el ran-
go de tensión correcto. El rango de tensión de-
pende de los datos técnicos de la cinta de sierra.
¡La tensión excesiva provoca la rotura prematura
de la cinta de sierra!
13. Vuelva a plegar el soporte de la puerta (34).
(Fig. 7)
14. Cierre la puerta de la carcasa (2), volviendo a blo-
quear ambos cierres de la puerta (3 y 8).
9.11 Ajuste del recorrido de la cinta de sierra (fig.
2, 20)
La cinta de sierra debe pasar por el centro de las dos
ruedas de la cinta.
1. Afloje el tornillo de mariposa (17). (Fig. 2)
2. La inclinación de la rueda de cinta superior puede
ajustarse mediante el botón de ajuste (28):
– Gire el botón de ajuste (28) en el mismo senti-
do que las agujas del reloj cuando la cinta de
sierra marche contra el lado anterior de la sie-
rra. (Fig. 2)
– Gire el botón de ajuste (28) en sentido antihorario
cuando la cinta transcurra contra el lado poste-
rior de la sierra.
3. Apriete el tornillo de mariposa (17) tras concluir
satisfactoriamente el ajuste. (Fig. 2)
m Atención: Después de girarla varias veces, la rue-
da de la cinta debe transcurrir en el medio de la rueda
de la cinta. Control visual
