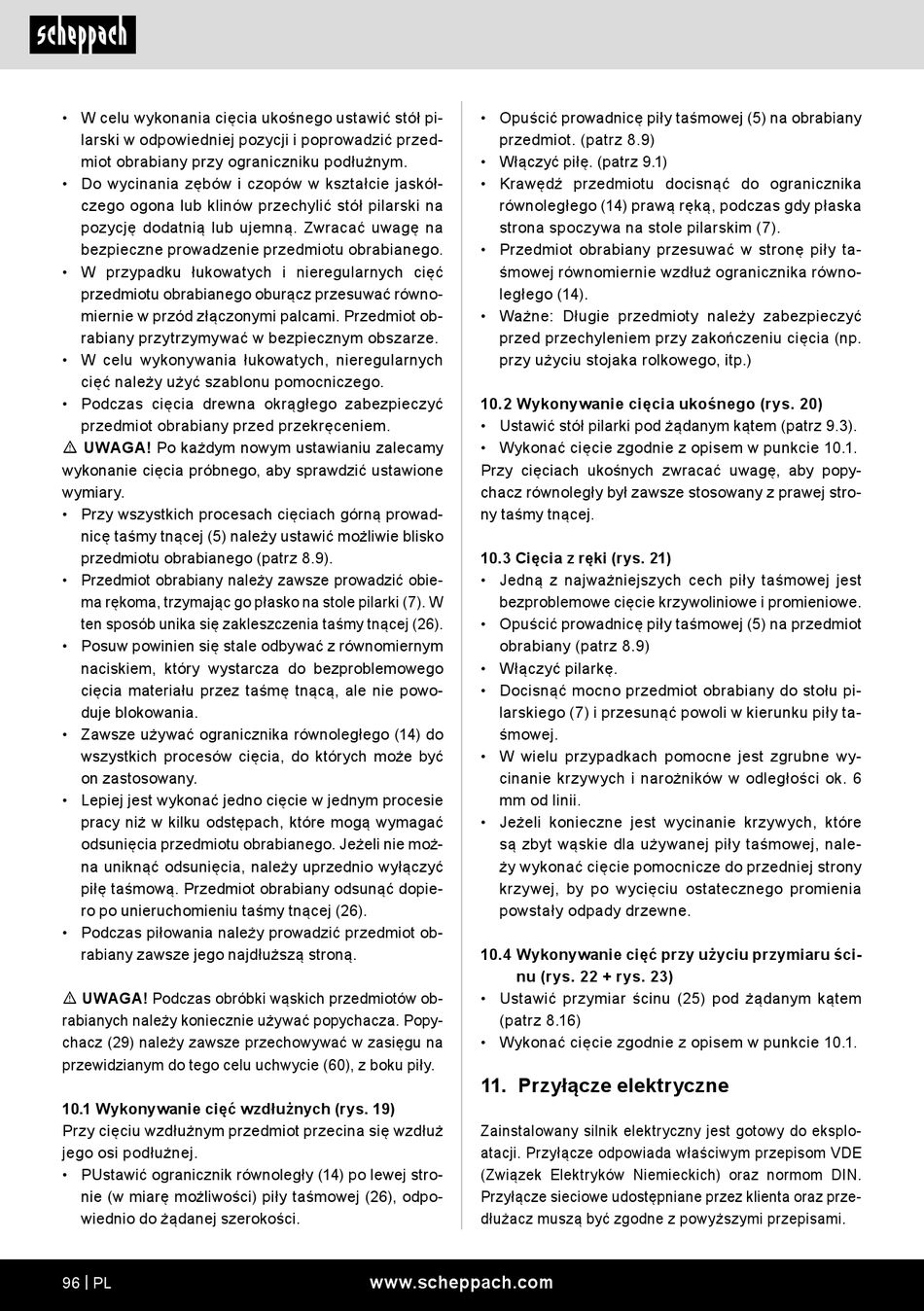

• W celu wykonania cięcia ukośnego ustawić stół pi-
larski w odpowiedniej pozycji i poprowadzić przed-
miot obrabiany przy ograniczniku podłużnym.
• Do wycinania zębów i czopów w kształcie jaskół-
czego ogona lub klinów przechylić stół pilarski na
pozycję dodatnią lub ujemną. Zwracać uwagę na
bezpieczne prowadzenie przedmiotu obrabianego.
• W przypadku łukowatych i nieregularnych cięć
przedmiotu obrabianego oburącz przesuwać równo-
miernie w przód złączonymi palcami. Przedmiot ob-
rabiany przytrzymywać w bezpiecznym obszarze.
• W celu wykonywania łukowatych, nieregularnych
cięć należy użyć szablonu pomocniczego.
• Podczas cięcia drewna okrągłego zabezpieczyć
przedmiot obrabiany przed przekręceniem.
m UWAGA! Po każdym nowym ustawianiu zalecamy
wykonanie cięcia próbnego, aby sprawdzić ustawione
wymiary.
• Przy wszystkich procesach cięciach górną prowad-
nicę taśmy tnącej (5) należy ustawić możliwie blisko
przedmiotu obrabianego (patrz 8.9).
• Przedmiot obrabiany należy zawsze prowadzić obie-
ma rękoma, trzymając go płasko na stole pilarki (7). W
ten sposób unika się zakleszczenia taśmy tnącej (26).
• Posuw powinien się stale odbywać z równomiernym
naciskiem, który wystarcza do bezproblemowego
cięcia materiału przez taśmę tnącą, ale nie powo-
duje blokowania.
• Zawsze używać ogranicznika równoległego (14) do
wszystkich procesów cięcia, do których może być
on zastosowany.
• Lepiej jest wykonać jedno cięcie w jednym procesie
pracy niż w kilku odstępach, które mogą wymagać
odsunięcia przedmiotu obrabianego. Jeżeli nie moż-
na uniknąć odsunięcia, należy uprzednio wyłączyć
piłę taśmową. Przedmiot obrabiany odsunąć dopie-
ro po unieruchomieniu taśmy tnącej (26).
• Podczas piłowania należy prowadzić przedmiot ob-
rabiany zawsze jego najdłuższą stroną.
m UWAGA! Podczas obróbki wąskich przedmiotów ob-
rabianych należy koniecznie używać popychacza. Popy-
chacz (29) należy zawsze przechowywać w zasięgu na
przewidzianym do tego celu uchwycie (60), z boku piły.
10.1 Wykonywanie cięć wzdłużnych (rys. 19)
Przy cięciu wzdłużnym przedmiot przecina się wzdłuż
jego osi podłużnej.
• PUstawić ogranicznik równoległy (14) po lewej stro-
nie (w miarę możliwości) piły taśmowej (26), odpo-
wiednio do żądanej szerokości.
96 | PL
• Opuścić prowadnicę piły taśmowej (5) na obrabiany
przedmiot. (patrz 8.9)
• Włączyć piłę. (patrz 9.1)
• Krawędź przedmiotu docisnąć do ogranicznika
równoległego (14) prawą ręką, podczas gdy płaska
strona spoczywa na stole pilarskim (7).
• Przedmiot obrabiany przesuwać w stronę piły ta-
śmowej równomiernie wzdłuż ogranicznika równo-
ległego (14).
• Ważne: Długie przedmioty należy zabezpieczyć
przed przechyleniem przy zakończeniu cięcia (np.
przy użyciu stojaka rolkowego, itp.)
10.2 Wykonywanie cięcia ukośnego (rys. 20)
• Ustawić stół pilarki pod żądanym kątem (patrz 9.3).
• Wykonać cięcie zgodnie z opisem w punkcie 10.1.
Przy cięciach ukośnych zwracać uwagę, aby popy-
chacz równoległy był zawsze stosowany z prawej stro-
ny taśmy tnącej.
10.3 Cięcia z ręki (rys. 21)
• Jedną z najważniejszych cech piły taśmowej jest
bezproblemowe cięcie krzywoliniowe i promieniowe.
• Opuścić prowadnicę piły taśmowej (5) na przedmiot
obrabiany (patrz 8.9)
• Włączyć pilarkę.
• Docisnąć mocno przedmiot obrabiany do stołu pi-
larskiego (7) i przesunąć powoli w kierunku piły ta-
śmowej.
• W wielu przypadkach pomocne jest zgrubne wy-
cinanie krzywych i narożników w odległości ok. 6
mm od linii.
• Jeżeli konieczne jest wycinanie krzywych, które
są zbyt wąskie dla używanej piły taśmowej, nale-
ży wykonać cięcie pomocnicze do przedniej strony
krzywej, by po wycięciu ostatecznego promienia
powstały odpady drzewne.
10.4 Wykonywanie cięć przy użyciu przymiaru ści-
nu (rys. 22 + rys. 23)
• Ustawić przymiar ścinu (25) pod żądanym kątem
(patrz 8.16)
• Wykonać cięcie zgodnie z opisem w punkcie 10.1.
11. Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do eksplo-
atacji. Przyłącze odpowiada właściwym przepisom VDE
(Związek Elektryków Niemieckich) oraz normom DIN.
Przyłącze sieciowe udostępniane przez klienta oraz prze-
dłużacz muszą być zgodne z powyższymi przepisami.
