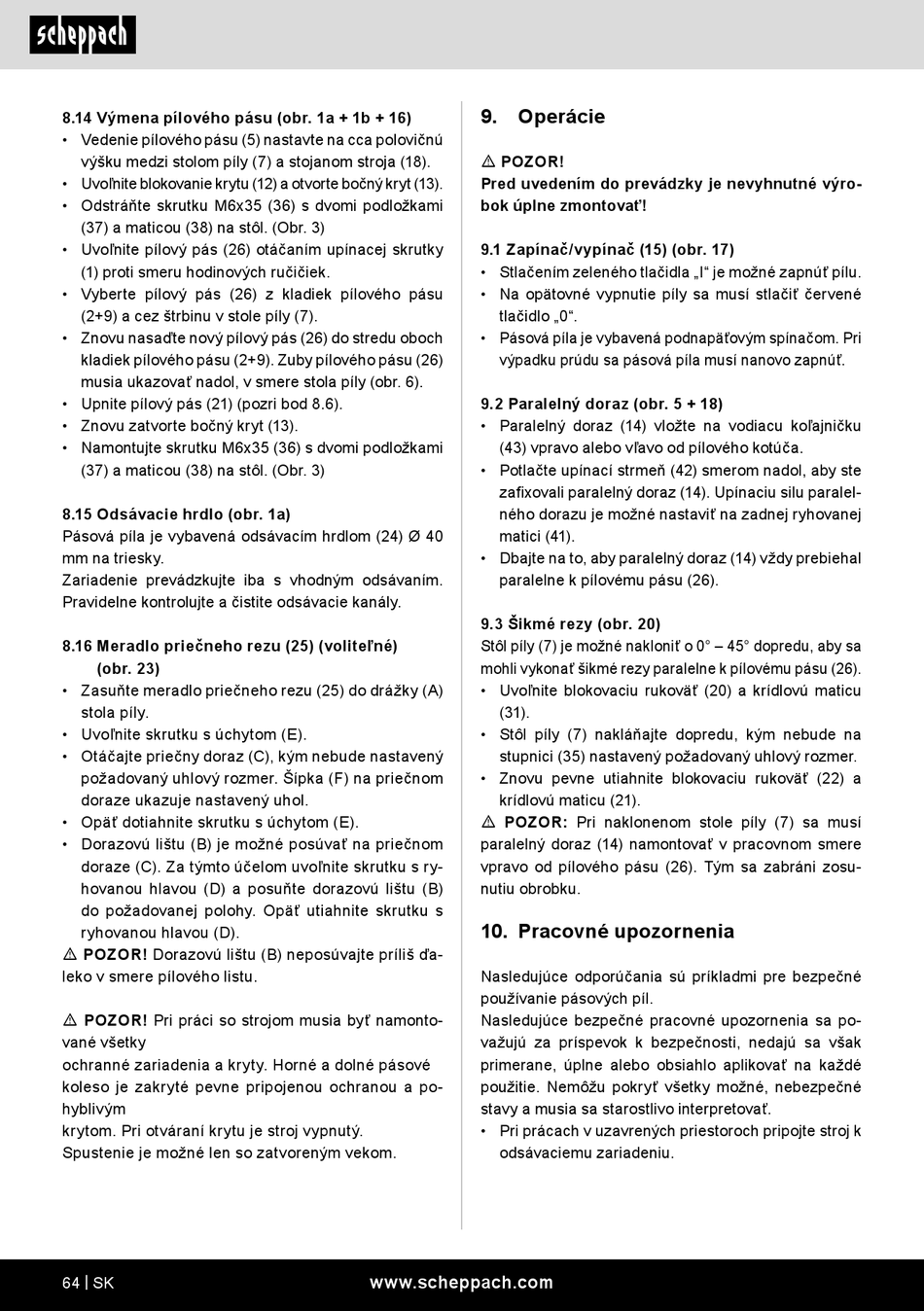

8.14 Výmena pílového pásu (obr. 1a + 1b + 16)
• Vedenie pílového pásu (5) nastavte na cca polovičnú
výšku medzi stolom píly (7) a stojanom stroja (18).
• Uvoľnite blokovanie krytu (12) a otvorte bočný kryt (13).
• Odstráňte skrutku M6x35 (36) s dvomi podložkami
(37) a maticou (38) na stôl. (Obr. 3)
• Uvoľnite pílový pás (26) otáčaním upínacej skrutky
(1) proti smeru hodinových ručičiek.
• Vyberte pílový pás (26) z kladiek pílového pásu
(2+9) a cez štrbinu v stole píly (7).
• Znovu nasaďte nový pílový pás (26) do stredu oboch
kladiek pílového pásu (2+9). Zuby pílového pásu (26)
musia ukazovať nadol, v smere stola píly (obr. 6).
• Upnite pílový pás (21) (pozri bod 8.6).
• Znovu zatvorte bočný kryt (13).
• Namontujte skrutku M6x35 (36) s dvomi podložkami
(37) a maticou (38) na stôl. (Obr. 3)
8.15 Odsávacie hrdlo (obr. 1a)
Pásová píla je vybavená odsávacím hrdlom (24) Ø 40
mm na triesky.
Zariadenie prevádzkujte iba s vhodným odsávaním.
Pravidelne kontrolujte a čistite odsávacie kanály.
8.16 Meradlo priečneho rezu (25) (voliteľné)
(obr. 23)
• Zasuňte meradlo priečneho rezu (25) do drážky (A)
stola píly.
• Uvoľnite skrutku s úchytom (E).
• Otáčajte priečny doraz (C), kým nebude nastavený
požadovaný uhlový rozmer. Šípka (F) na priečnom
doraze ukazuje nastavený uhol.
• Opäť dotiahnite skrutku s úchytom (E).
• Dorazovú lištu (B) je možné posúvať na priečnom
doraze (C). Za týmto účelom uvoľnite skrutku s ry-
hovanou hlavou (D) a posuňte dorazovú lištu (B)
do požadovanej polohy. Opäť utiahnite skrutku s
ryhovanou hlavou (D).
m POZOR! Dorazovú lištu (B) neposúvajte príliš ďa-
leko v smere pílového listu.
m POZOR! Pri práci so strojom musia byť namonto-
vané všetky
ochranné zariadenia a kryty. Horné a dolné pásové
koleso je zakryté pevne pripojenou ochranou a po-
hyblivým
krytom. Pri otváraní krytu je stroj vypnutý.
Spustenie je možné len so zatvoreným vekom.
64 | SK
9. Operácie
m POZOR!
Pred uvedením do prevádzky je nevyhnutné výro-
bok úplne zmontovať!
9.1 Zapínač/vypínač (15) (obr. 17)
• Stlačením zeleného tlačidla „I" je možné zapnúť pílu.
• Na opätovné vypnutie píly sa musí stlačiť červené
tlačidlo „0".
• Pásová píla je vybavená podnapäťovým spínačom. Pri
výpadku prúdu sa pásová píla musí nanovo zapnúť.
9.2 Paralelný doraz (obr. 5 + 18)
• Paralelný doraz (14) vložte na vodiacu koľajničku
(43) vpravo alebo vľavo od pílového kotúča.
• Potlačte upínací strmeň (42) smerom nadol, aby ste
zafixovali paralelný doraz (14). Upínaciu silu paralel-
ného dorazu je možné nastaviť na zadnej ryhovanej
matici (41).
• Dbajte na to, aby paralelný doraz (14) vždy prebiehal
paralelne k pílovému pásu (26).
9.3 Šikmé rezy (obr. 20)
Stôl píly (7) je možné nakloniť o 0° – 45° dopredu, aby sa
mohli vykonať šikmé rezy paralelne k pílovému pásu (26).
• Uvoľnite blokovaciu rukoväť (20) a krídlovú maticu
(31).
• Stôl píly (7) nakláňajte dopredu, kým nebude na
stupnici (35) nastavený požadovaný uhlový rozmer.
• Znovu pevne utiahnite blokovaciu rukoväť (22) a
krídlovú maticu (21).
m POZOR: Pri naklonenom stole píly (7) sa musí
paralelný doraz (14) namontovať v pracovnom smere
vpravo od pílového pásu (26). Tým sa zabráni zosu-
nutiu obrobku.
10. Pracovné upozornenia
Nasledujúce odporúčania sú príkladmi pre bezpečné
používanie pásových píl.
Nasledujúce bezpečné pracovné upozornenia sa po-
važujú za príspevok k bezpečnosti, nedajú sa však
primerane, úplne alebo obsiahlo aplikovať na každé
použitie. Nemôžu pokryť všetky možné, nebezpečné
stavy a musia sa starostlivo interpretovať.
• Pri prácach v uzavrených priestoroch pripojte stroj k
odsávaciemu zariadeniu.
