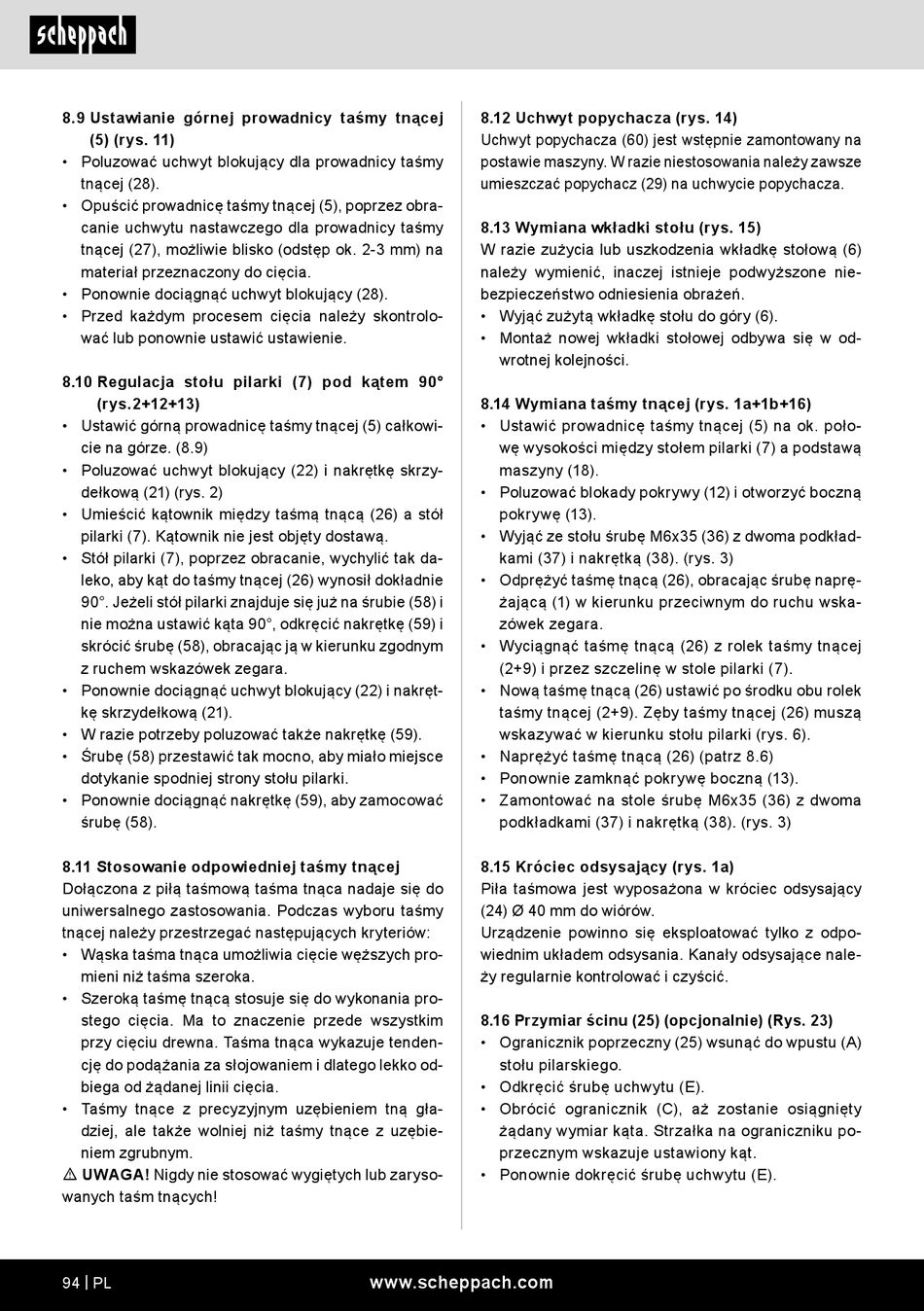

8.9 Ustawianie górnej prowadnicy taśmy tnącej
(5) (rys. 11)
• Poluzować uchwyt blokujący dla prowadnicy taśmy
tnącej (28).
• Opuścić prowadnicę taśmy tnącej (5), poprzez obra-
canie uchwytu nastawczego dla prowadnicy taśmy
tnącej (27), możliwie blisko (odstęp ok. 2-3 mm) na
materiał przeznaczony do cięcia.
• Ponownie dociągnąć uchwyt blokujący (28).
• Przed każdym procesem cięcia należy skontrolo-
wać lub ponownie ustawić ustawienie.
8.10 Regulacja stołu pilarki (7) pod kątem 90°
(rys.2+12+13)
• Ustawić górną prowadnicę taśmy tnącej (5) całkowi-
cie na górze. (8.9)
• Poluzować uchwyt blokujący (22) i nakrętkę skrzy-
dełkową (21) (rys. 2)
• Umieścić kątownik między taśmą tnącą (26) a stół
pilarki (7). Kątownik nie jest objęty dostawą.
• Stół pilarki (7), poprzez obracanie, wychylić tak da-
leko, aby kąt do taśmy tnącej (26) wynosił dokładnie
90°. Jeżeli stół pilarki znajduje się już na śrubie (58) i
nie można ustawić kąta 90°, odkręcić nakrętkę (59) i
skrócić śrubę (58), obracając ją w kierunku zgodnym
z ruchem wskazówek zegara.
• Ponownie dociągnąć uchwyt blokujący (22) i nakręt-
kę skrzydełkową (21).
• W razie potrzeby poluzować także nakrętkę (59).
• Śrubę (58) przestawić tak mocno, aby miało miejsce
dotykanie spodniej strony stołu pilarki.
• Ponownie dociągnąć nakrętkę (59), aby zamocować
śrubę (58).
8.11 Stosowanie odpowiedniej taśmy tnącej
Dołączona z piłą taśmową taśma tnąca nadaje się do
uniwersalnego zastosowania. Podczas wyboru taśmy
tnącej należy przestrzegać następujących kryteriów:
• Wąska taśma tnąca umożliwia cięcie węższych pro-
mieni niż taśma szeroka.
• Szeroką taśmę tnącą stosuje się do wykonania pro-
stego cięcia. Ma to znaczenie przede wszystkim
przy cięciu drewna. Taśma tnąca wykazuje tenden-
cję do podążania za słojowaniem i dlatego lekko od-
biega od żądanej linii cięcia.
• Taśmy tnące z precyzyjnym uzębieniem tną gła-
dziej, ale także wolniej niż taśmy tnące z uzębie-
niem zgrubnym.
m UWAGA! Nigdy nie stosować wygiętych lub zaryso-
wanych taśm tnących!
94 | PL
8.12 Uchwyt popychacza (rys. 14)
Uchwyt popychacza (60) jest wstępnie zamontowany na
postawie maszyny. W razie niestosowania należy zawsze
umieszczać popychacz (29) na uchwycie popychacza.
8.13 Wymiana wkładki stołu (rys. 15)
W razie zużycia lub uszkodzenia wkładkę stołową (6)
należy wymienić, inaczej istnieje podwyższone nie-
bezpieczeństwo odniesienia obrażeń.
• Wyjąć zużytą wkładkę stołu do góry (6).
• Montaż nowej wkładki stołowej odbywa się w od-
wrotnej kolejności.
8.14 Wymiana taśmy tnącej (rys. 1a+1b+16)
• Ustawić prowadnicę taśmy tnącej (5) na ok. poło-
wę wysokości między stołem pilarki (7) a podstawą
maszyny (18).
• Poluzować blokady pokrywy (12) i otworzyć boczną
pokrywę (13).
• Wyjąć ze stołu śrubę M6x35 (36) z dwoma podkład-
kami (37) i nakrętką (38). (rys. 3)
• Odprężyć taśmę tnącą (26), obracając śrubę naprę-
żającą (1) w kierunku przeciwnym do ruchu wska-
zówek zegara.
• Wyciągnąć taśmę tnącą (26) z rolek taśmy tnącej
(2+9) i przez szczelinę w stole pilarki (7).
• Nową taśmę tnącą (26) ustawić po środku obu rolek
taśmy tnącej (2+9). Zęby taśmy tnącej (26) muszą
wskazywać w kierunku stołu pilarki (rys. 6).
• Naprężyć taśmę tnącą (26) (patrz 8.6)
• Ponownie zamknąć pokrywę boczną (13).
• Zamontować na stole śrubę M6x35 (36) z dwoma
podkładkami (37) i nakrętką (38). (rys. 3)
8.15 Króciec odsysający (rys. 1a)
Piła taśmowa jest wyposażona w króciec odsysający
(24) Ø 40 mm do wiórów.
Urządzenie powinno się eksploatować tylko z odpo-
wiednim układem odsysania. Kanały odsysające nale-
ży regularnie kontrolować i czyścić.
8.16 Przymiar ścinu (25) (opcjonalnie) (Rys. 23)
• Ogranicznik poprzeczny (25) wsunąć do wpustu (A)
stołu pilarskiego.
• Odkręcić śrubę uchwytu (E).
• Obrócić ogranicznik (C), aż zostanie osiągnięty
żądany wymiar kąta. Strzałka na ograniczniku po-
przecznym wskazuje ustawiony kąt.
• Ponownie dokręcić śrubę uchwytu (E).
