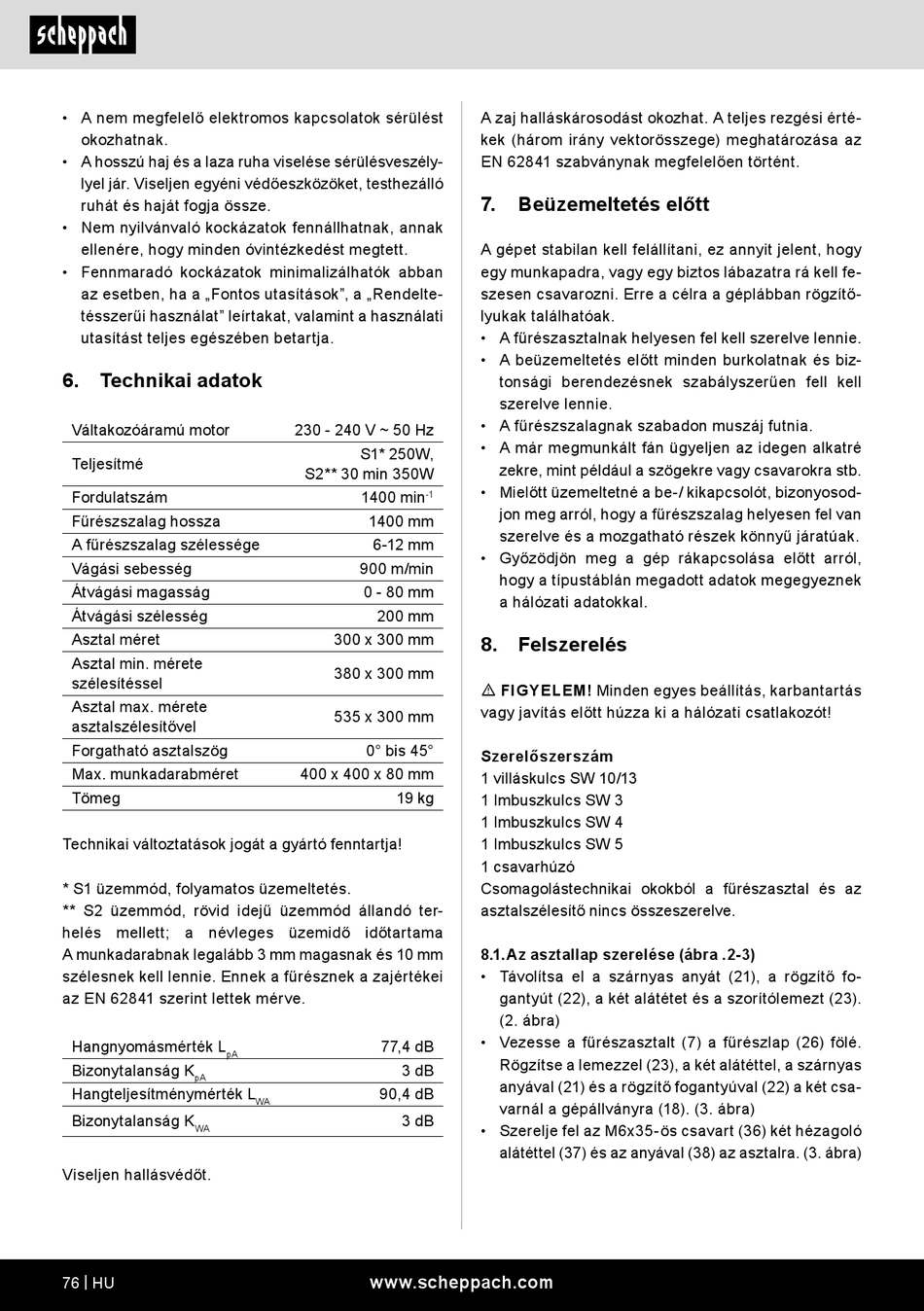

Scheppach HBS30 Originalbetriebsanleitung Seite 76

• A nem megfelelő elektromos kapcsolatok sérülést
okozhatnak.
• A hosszú haj és a laza ruha viselése sérülésveszély-
lyel jár. Viseljen egyéni védőeszközöket, testhezálló
ruhát és haját fogja össze.
• Nem nyilvánvaló kockázatok fennállhatnak, annak
ellenére, hogy minden óvintézkedést megtett.
• Fennmaradó kockázatok minimalizálhatók abban
az esetben, ha a „Fontos utasítások", a „Rendelte-
tésszerűi használat" leírtakat, valamint a használati
utasítást teljes egészében betartja.
6. Technikai adatok
Váltakozóáramú motor
Teljesítmé
Fordulatszám
Fűrészszalag hossza
A fűrészszalag szélessége
Vágási sebesség
Átvágási magasság
Átvágási szélesség
Asztal méret
Asztal min. mérete
szélesítéssel
Asztal max. mérete
asztalszélesítővel
Forgatható asztalszög
Max. munkadarabméret
Tömeg
Technikai változtatások jogát a gyártó fenntartja!
* S1 üzemmód, folyamatos üzemeltetés.
** S2 üzemmód, rövid idejű üzemmód állandó ter-
helés mellett; a névleges üzemidő időtartama
A munkadarabnak legalább 3 mm magasnak és 10 mm
szélesnek kell lennie. Ennek a fűrésznek a zajértékei
az EN 62841 szerint lettek mérve.
Hangnyomásmérték L
pA
Bizonytalanság K
pA
Hangteljesítménymérték L
Bizonytalanság K
WA
Viseljen hallásvédőt.
76 | HU
230 - 240 V ~ 50 Hz
S1* 250W,
S2** 30 min 350W
1400 min
-1
1400 mm
6-12 mm
900 m/min
0 - 80 mm
200 mm
300 x 300 mm
380 x 300 mm
535 x 300 mm
0° bis 45°
400 x 400 x 80 mm
19 kg
77,4 dB
3 dB
90,4 dB
WA
3 dB
www.scheppach.com
A zaj halláskárosodást okozhat. A teljes rezgési érté-
kek (három irány vektorösszege) meghatározása az
EN 62841 szabványnak megfelelően történt.
7. Beüzemeltetés előtt
A gépet stabilan kell felállítani, ez annyit jelent, hogy
egy munkapadra, vagy egy biztos lábazatra rá kell fe-
szesen csavarozni. Erre a célra a géplábban rögzítő-
lyukak találhatóak.
• A fűrészasztalnak helyesen fel kell szerelve lennie.
• A beüzemeltetés előtt minden burkolatnak és biz-
tonsági berendezésnek szabályszerűen fell kell
szerelve lennie.
• A fűrészszalagnak szabadon muszáj futnia.
• A már megmunkált fán ügyeljen az idegen alkatré
zekre, mint például a szögekre vagy csavarokra stb.
• Mielőtt üzemeltetné a be-/ kikapcsolót, bizonyosod-
jon meg arról, hogy a fűrészszalag helyesen fel van
szerelve és a mozgatható részek könnyű járatúak.
• Győzödjön meg a gép rákapcsolása előtt arról,
hogy a típustáblán megadott adatok megegyeznek
a hálózati adatokkal.
8. Felszerelés
m FIGYELEM! Minden egyes beállítás, karbantartás
vagy javítás előtt húzza ki a hálózati csatlakozót!
Szerelőszerszám
1 villáskulcs SW 10/13
1 Imbuszkulcs SW 3
1 Imbuszkulcs SW 4
1 Imbuszkulcs SW 5
1 csavarhúzó
Csomagolástechnikai okokból a fűrészasztal és az
asztalszélesítő nincs összeszerelve.
8.1.Az asztallap szerelése (ábra .2-3)
• Távolítsa el a szárnyas anyát (21), a rögzítő fo-
gantyút (22), a két alátétet és a szorítólemezt (23).
(2. ábra)
• Vezesse a fűrészasztalt (7) a fűrészlap (26) fölé.
Rögzítse a lemezzel (23), a két alátéttel, a szárnyas
anyával (21) és a rögzítő fogantyúval (22) a két csa-
varnál a gépállványra (18). (3. ábra)
• Szerelje fel az M6x35-ös csavart (36) két hézagoló
alátéttel (37) és az anyával (38) az asztalra. (3. ábra)
