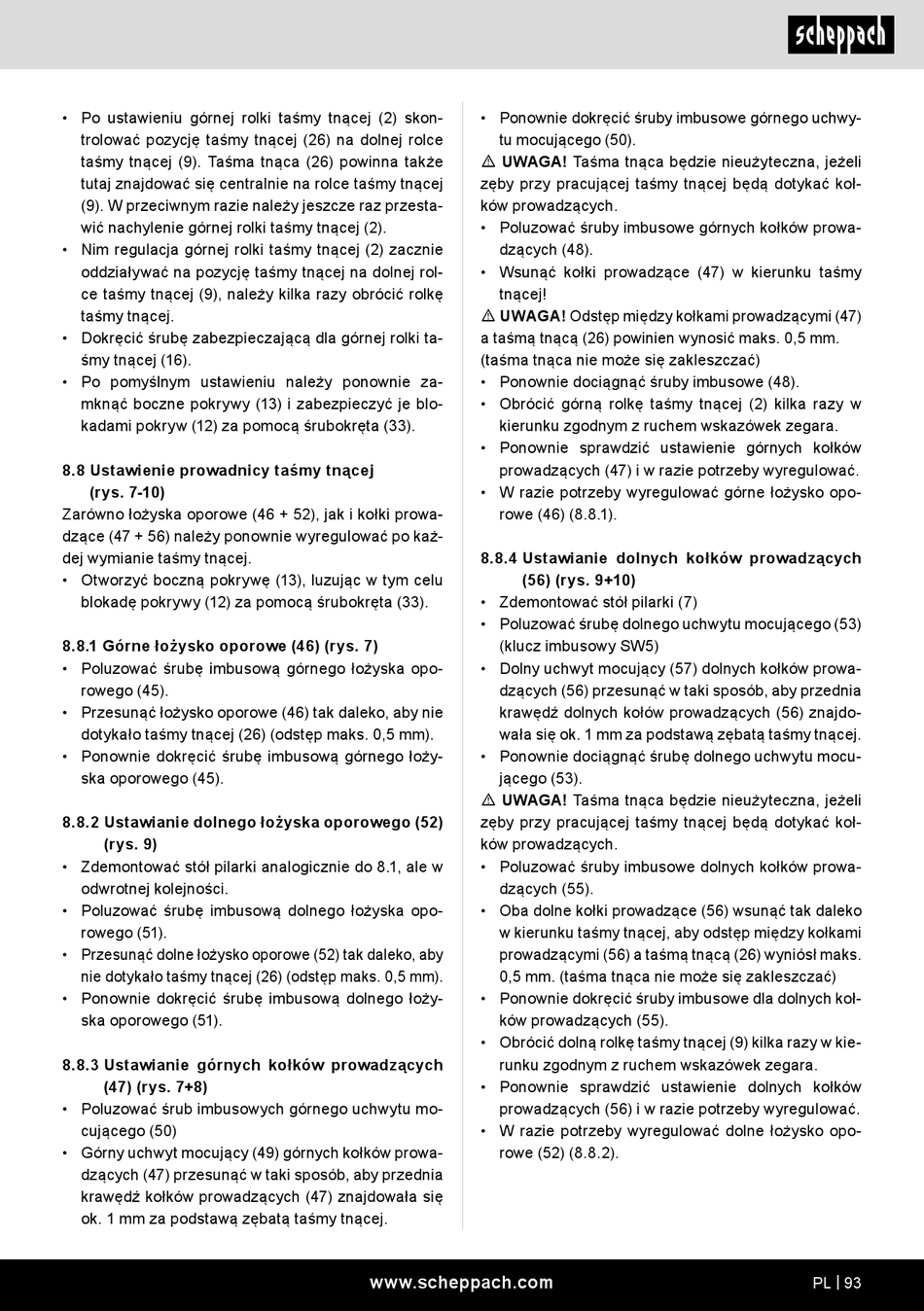

• Po ustawieniu górnej rolki taśmy tnącej (2) skon-
trolować pozycję taśmy tnącej (26) na dolnej rolce
taśmy tnącej (9). Taśma tnąca (26) powinna także
tutaj znajdować się centralnie na rolce taśmy tnącej
(9). W przeciwnym razie należy jeszcze raz przesta-
wić nachylenie górnej rolki taśmy tnącej (2).
• Nim regulacja górnej rolki taśmy tnącej (2) zacznie
oddziaływać na pozycję taśmy tnącej na dolnej rol-
ce taśmy tnącej (9), należy kilka razy obrócić rolkę
taśmy tnącej.
• Dokręcić śrubę zabezpieczającą dla górnej rolki ta-
śmy tnącej (16).
• Po pomyślnym ustawieniu należy ponownie za-
mknąć boczne pokrywy (13) i zabezpieczyć je blo-
kadami pokryw (12) za pomocą śrubokręta (33).
8.8 Ustawienie prowadnicy taśmy tnącej
(rys. 7-10)
Zarówno łożyska oporowe (46 + 52), jak i kołki prowa-
dzące (47 + 56) należy ponownie wyregulować po każ-
dej wymianie taśmy tnącej.
• Otworzyć boczną pokrywę (13), luzując w tym celu
blokadę pokrywy (12) za pomocą śrubokręta (33).
8.8.1 Górne łożysko oporowe (46) (rys. 7)
• Poluzować śrubę imbusową górnego łożyska opo-
rowego (45).
• Przesunąć łożysko oporowe (46) tak daleko, aby nie
dotykało taśmy tnącej (26) (odstęp maks. 0,5 mm).
• Ponownie dokręcić śrubę imbusową górnego łoży-
ska oporowego (45).
8.8.2 Ustawianie dolnego łożyska oporowego (52)
(rys. 9)
• Zdemontować stół pilarki analogicznie do 8.1, ale w
odwrotnej kolejności.
• Poluzować śrubę imbusową dolnego łożyska opo-
rowego (51).
• Przesunąć dolne łożysko oporowe (52) tak daleko, aby
nie dotykało taśmy tnącej (26) (odstęp maks. 0,5 mm).
• Ponownie dokręcić śrubę imbusową dolnego łoży-
ska oporowego (51).
8.8.3 Ustawianie górnych kołków prowadzących
(47) (rys. 7+8)
• Poluzować śrub imbusowych górnego uchwytu mo-
cującego (50)
• Górny uchwyt mocujący (49) górnych kołków prowa-
dzących (47) przesunąć w taki sposób, aby przednia
krawędź kołków prowadzących (47) znajdowała się
ok. 1 mm za podstawą zębatą taśmy tnącej.
• Ponownie dokręcić śruby imbusowe górnego uchwy-
tu mocującego (50).
m UWAGA! Taśma tnąca będzie nieużyteczna, jeżeli
zęby przy pracującej taśmy tnącej będą dotykać koł-
ków prowadzących.
• Poluzować śruby imbusowe górnych kołków prowa-
dzących (48).
• Wsunąć kołki prowadzące (47) w kierunku taśmy
tnącej!
m UWAGA! Odstęp między kołkami prowadzącymi (47)
a taśmą tnącą (26) powinien wynosić maks. 0,5 mm.
(taśma tnąca nie może się zakleszczać)
• Ponownie dociągnąć śruby imbusowe (48).
• Obrócić górną rolkę taśmy tnącej (2) kilka razy w
kierunku zgodnym z ruchem wskazówek zegara.
• Ponownie sprawdzić ustawienie górnych kołków
prowadzących (47) i w razie potrzeby wyregulować.
• W razie potrzeby wyregulować górne łożysko opo-
rowe (46) (8.8.1).
8.8.4 Ustawianie dolnych kołków prowadzących
(56) (rys. 9+10)
• Zdemontować stół pilarki (7)
• Poluzować śrubę dolnego uchwytu mocującego (53)
(klucz imbusowy SW5)
• Dolny uchwyt mocujący (57) dolnych kołków prowa-
dzących (56) przesunąć w taki sposób, aby przednia
krawędź dolnych kołów prowadzących (56) znajdo-
wała się ok. 1 mm za podstawą zębatą taśmy tnącej.
• Ponownie dociągnąć śrubę dolnego uchwytu mocu-
jącego (53).
m UWAGA! Taśma tnąca będzie nieużyteczna, jeżeli
zęby przy pracującej taśmy tnącej będą dotykać koł-
ków prowadzących.
• Poluzować śruby imbusowe dolnych kołków prowa-
dzących (55).
• Oba dolne kołki prowadzące (56) wsunąć tak daleko
w kierunku taśmy tnącej, aby odstęp między kołkami
prowadzącymi (56) a taśmą tnącą (26) wyniósł maks.
0,5 mm. (taśma tnąca nie może się zakleszczać)
• Ponownie dokręcić śruby imbusowe dla dolnych koł-
ków prowadzących (55).
• Obrócić dolną rolkę taśmy tnącej (9) kilka razy w kie-
runku zgodnym z ruchem wskazówek zegara.
• Ponownie sprawdzić ustawienie dolnych kołków
prowadzących (56) i w razie potrzeby wyregulować.
• W razie potrzeby wyregulować dolne łożysko opo-
rowe (52) (8.8.2).
