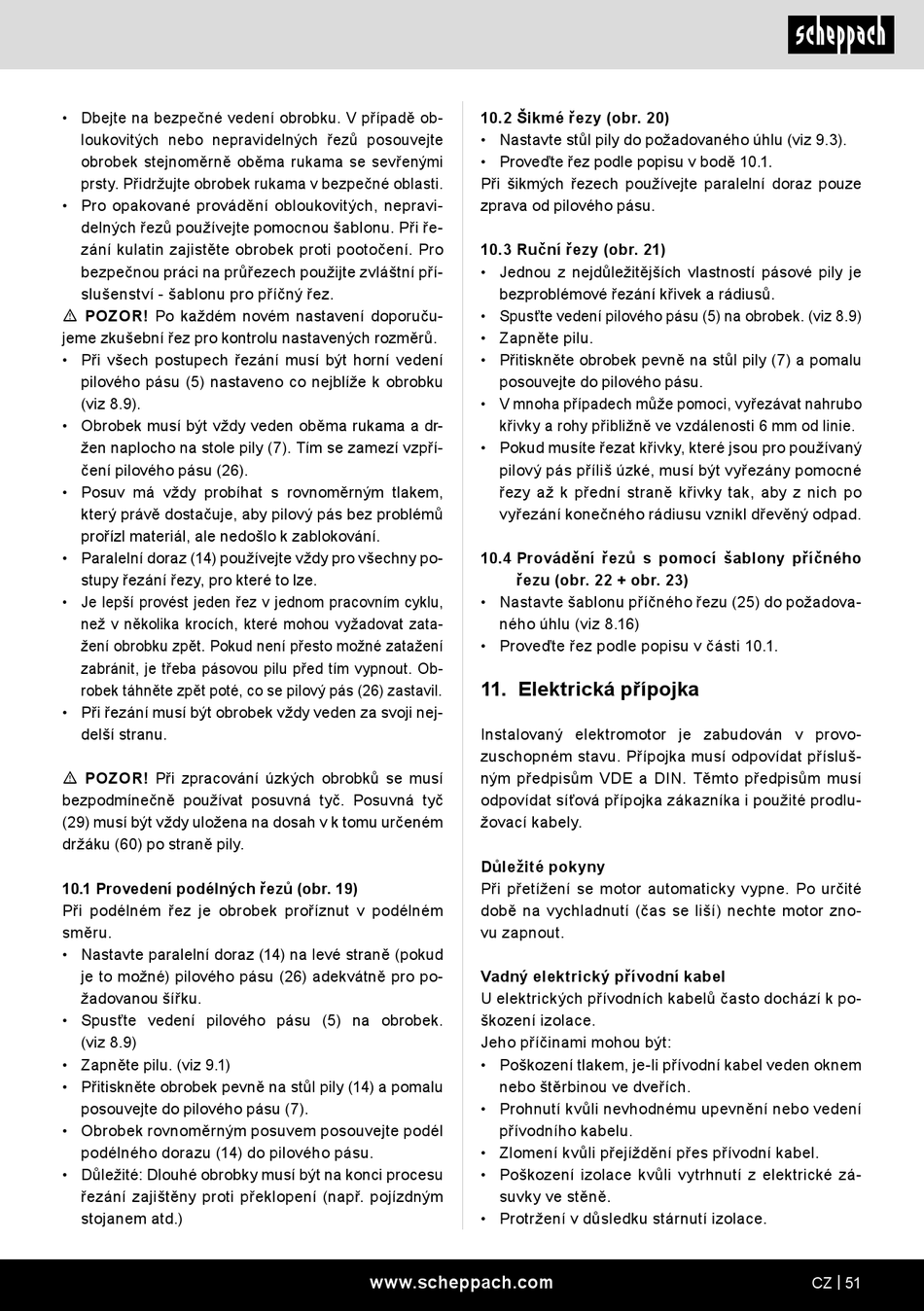

Scheppach HBS30 Originalbetriebsanleitung Seite 51

• Dbejte na bezpečné vedení obrobku. V případě ob-
loukovitých nebo nepravidelných řezů posouvejte
obrobek stejnoměrně oběma rukama se sevřenými
prsty. Přidržujte obrobek rukama v bezpečné oblasti.
• Pro opakované provádění obloukovitých, nepravi-
delných řezů používejte pomocnou šablonu. Při ře-
zání kulatin zajistěte obrobek proti pootočení. Pro
bezpečnou práci na průřezech použijte zvláštní pří-
slušenství - šablonu pro příčný řez.
m POZOR! Po každém novém nastavení doporuču-
jeme zkušební řez pro kontrolu nastavených rozměrů.
• Při všech postupech řezání musí být horní vedení
pilového pásu (5) nastaveno co nejblíže k obrobku
(viz 8.9).
• Obrobek musí být vždy veden oběma rukama a dr-
žen naplocho na stole pily (7). Tím se zamezí vzpří-
čení pilového pásu (26).
• Posuv má vždy probíhat s rovnoměrným tlakem,
který právě dostačuje, aby pilový pás bez problémů
prořízl materiál, ale nedošlo k zablokování.
• Paralelní doraz (14) používejte vždy pro všechny po-
stupy řezání řezy, pro které to lze.
• Je lepší provést jeden řez v jednom pracovním cyklu,
než v několika krocích, které mohou vyžadovat zata-
žení obrobku zpět. Pokud není přesto možné zatažení
zabránit, je třeba pásovou pilu před tím vypnout. Ob-
robek táhněte zpět poté, co se pilový pás (26) zastavil.
• Při řezání musí být obrobek vždy veden za svoji nej-
delší stranu.
m POZOR! Při zpracování úzkých obrobků se musí
bezpodmínečně používat posuvná tyč. Posuvná tyč
(29) musí být vždy uložena na dosah v k tomu určeném
držáku (60) po straně pily.
10.1 Provedení podélných řezů (obr. 19)
Při podélném řez je obrobek proříznut v podélném
směru.
• Nastavte paralelní doraz (14) na levé straně (pokud
je to možné) pilového pásu (26) adekvátně pro po-
žadovanou šířku.
• Spusťte vedení pilového pásu (5) na obrobek.
(viz 8.9)
• Zapněte pilu. (viz 9.1)
• Přitiskněte obrobek pevně na stůl pily (14) a pomalu
posouvejte do pilového pásu (7).
• Obrobek rovnoměrným posuvem posouvejte podél
podélného dorazu (14) do pilového pásu.
• Důležité: Dlouhé obrobky musí být na konci procesu
řezání zajištěny proti překlopení (např. pojízdným
stojanem atd.)
10.2 Šikmé řezy (obr. 20)
• Nastavte stůl pily do požadovaného úhlu (viz 9.3).
• Proveďte řez podle popisu v bodě 10.1.
Při šikmých řezech používejte paralelní doraz pouze
zprava od pilového pásu.
10.3 Ruční řezy (obr. 21)
• Jednou z nejdůležitějších vlastností pásové pily je
bezproblémové řezání křivek a rádiusů.
• Spusťte vedení pilového pásu (5) na obrobek. (viz 8.9)
• Zapněte pilu.
• Přitiskněte obrobek pevně na stůl pily (7) a pomalu
posouvejte do pilového pásu.
• V mnoha případech může pomoci, vyřezávat nahrubo
křivky a rohy přibližně ve vzdálenosti 6 mm od linie.
• Pokud musíte řezat křivky, které jsou pro používaný
pilový pás příliš úzké, musí být vyřezány pomocné
řezy až k přední straně křivky tak, aby z nich po
vyřezání konečného rádiusu vznikl dřevěný odpad.
10.4 Provádění řezů s pomocí šablony příčného
řezu (obr. 22 + obr. 23)
• Nastavte šablonu příčného řezu (25) do požadova-
ného úhlu (viz 8.16)
• Proveďte řez podle popisu v části 10.1.
11. Elektrická přípojka
Instalovaný elektromotor je zabudován v provo-
zuschopném stavu. Přípojka musí odpovídat přísluš-
ným předpisům VDE a DIN. Těmto předpisům musí
odpovídat síťová přípojka zákazníka i použité prodlu-
žovací kabely.
Důležité pokyny
Při přetížení se motor automaticky vypne. Po určité
době na vychladnutí (čas se liší) nechte motor zno-
vu zapnout.
Vadný elektrický přívodní kabel
U elektrických přívodních kabelů často dochází k po-
škození izolace.
Jeho příčinami mohou být:
• Poškození tlakem, je-li přívodní kabel veden oknem
nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení
přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytrhnutí z elektrické zá-
suvky ve stěně.
• Protržení v důsledku stárnutí izolace.
