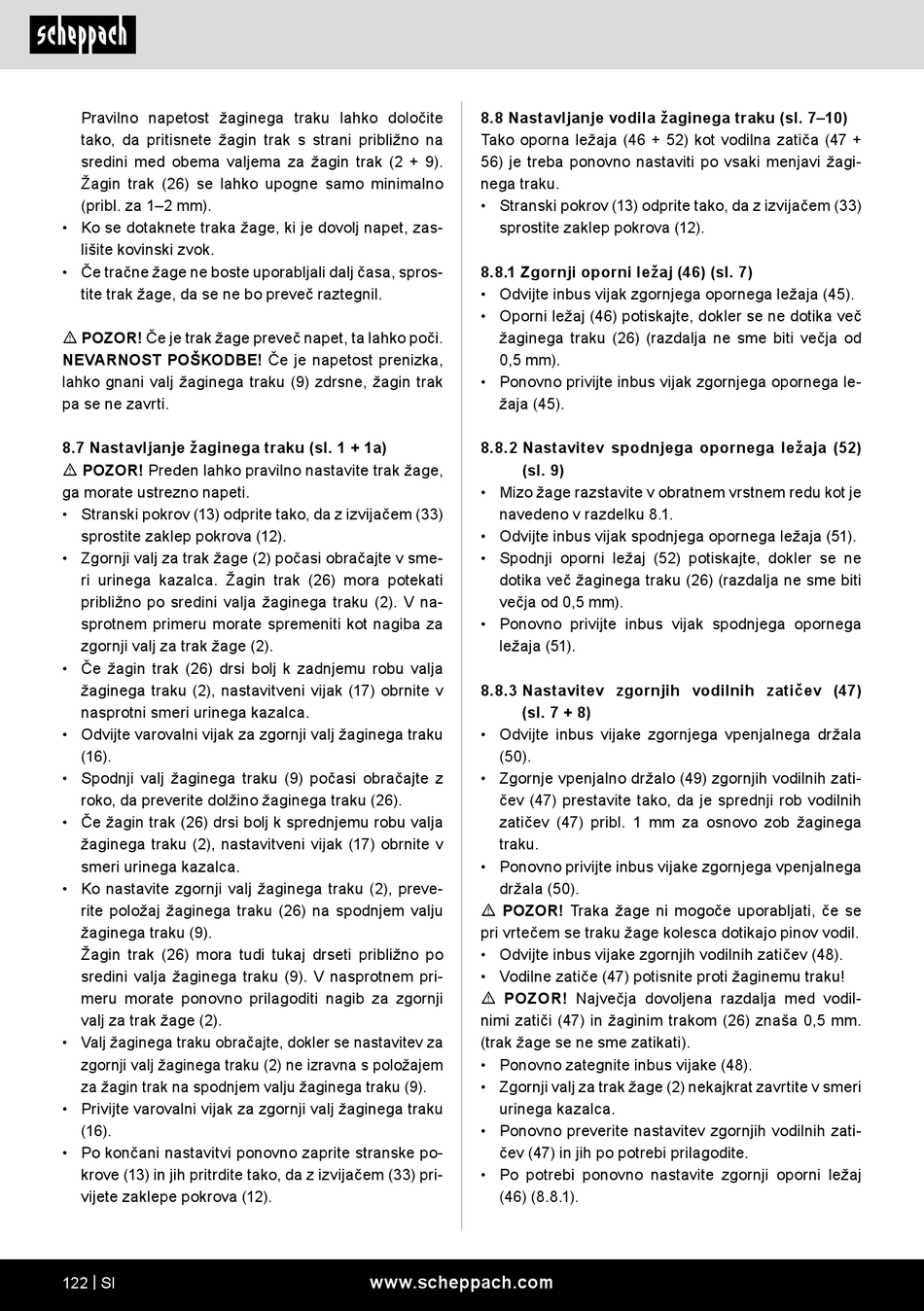

Pravilno napetost žaginega traku lahko določite
tako, da pritisnete žagin trak s strani približno na
sredini med obema valjema za žagin trak (2 + 9).
Žagin trak (26) se lahko upogne samo minimalno
(pribl. za 1–2 mm).
• Ko se dotaknete traka žage, ki je dovolj napet, zas-
lišite kovinski zvok.
• Če tračne žage ne boste uporabljali dalj časa, spros-
tite trak žage, da se ne bo preveč raztegnil.
m POZOR! Če je trak žage preveč napet, ta lahko poči.
NEVARNOST POŠKODBE! Če je napetost prenizka,
lahko gnani valj žaginega traku (9) zdrsne, žagin trak
pa se ne zavrti.
8.7 Nastavljanje žaginega traku (sl. 1 + 1a)
m POZOR! Preden lahko pravilno nastavite trak žage,
ga morate ustrezno napeti.
• Stranski pokrov (13) odprite tako, da z izvijačem (33)
sprostite zaklep pokrova (12).
• Zgornji valj za trak žage (2) počasi obračajte v sme-
ri urinega kazalca. Žagin trak (26) mora potekati
približno po sredini valja žaginega traku (2). V na-
sprotnem primeru morate spremeniti kot nagiba za
zgornji valj za trak žage (2).
• Če žagin trak (26) drsi bolj k zadnjemu robu valja
žaginega traku (2), nastavitveni vijak (17) obrnite v
nasprotni smeri urinega kazalca.
• Odvijte varovalni vijak za zgornji valj žaginega traku
(16).
• Spodnji valj žaginega traku (9) počasi obračajte z
roko, da preverite dolžino žaginega traku (26).
• Če žagin trak (26) drsi bolj k sprednjemu robu valja
žaginega traku (2), nastavitveni vijak (17) obrnite v
smeri urinega kazalca.
• Ko nastavite zgornji valj žaginega traku (2), preve-
rite položaj žaginega traku (26) na spodnjem valju
žaginega traku (9).
Žagin trak (26) mora tudi tukaj drseti približno po
sredini valja žaginega traku (9). V nasprotnem pri-
meru morate ponovno prilagoditi nagib za zgornji
valj za trak žage (2).
• Valj žaginega traku obračajte, dokler se nastavitev za
zgornji valj žaginega traku (2) ne izravna s položajem
za žagin trak na spodnjem valju žaginega traku (9).
• Privijte varovalni vijak za zgornji valj žaginega traku
(16).
• Po končani nastavitvi ponovno zaprite stranske po-
krove (13) in jih pritrdite tako, da z izvijačem (33) pri-
vijete zaklepe pokrova (12).
122 | SI
8.8 Nastavljanje vodila žaginega traku (sl. 7–10)
Tako oporna ležaja (46 + 52) kot vodilna zatiča (47 +
56) je treba ponovno nastaviti po vsaki menjavi žagi-
nega traku.
• Stranski pokrov (13) odprite tako, da z izvijačem (33)
sprostite zaklep pokrova (12).
8.8.1 Zgornji oporni ležaj (46) (sl. 7)
• Odvijte inbus vijak zgornjega opornega ležaja (45).
• Oporni ležaj (46) potiskajte, dokler se ne dotika več
žaginega traku (26) (razdalja ne sme biti večja od
0,5 mm).
• Ponovno privijte inbus vijak zgornjega opornega le-
žaja (45).
8.8.2 Nastavitev spodnjega opornega ležaja (52)
(sl. 9)
• Mizo žage razstavite v obratnem vrstnem redu kot je
navedeno v razdelku 8.1.
• Odvijte inbus vijak spodnjega opornega ležaja (51).
• Spodnji oporni ležaj (52) potiskajte, dokler se ne
dotika več žaginega traku (26) (razdalja ne sme biti
večja od 0,5 mm).
• Ponovno privijte inbus vijak spodnjega opornega
ležaja (51).
8.8.3 Nastavitev zgornjih vodilnih zatičev (47)
(sl. 7 + 8)
• Odvijte inbus vijake zgornjega vpenjalnega držala
(50).
• Zgornje vpenjalno držalo (49) zgornjih vodilnih zati-
čev (47) prestavite tako, da je sprednji rob vodilnih
zatičev (47) pribl. 1 mm za osnovo zob žaginega
traku.
• Ponovno privijte inbus vijake zgornjega vpenjalnega
držala (50).
m POZOR! Traka žage ni mogoče uporabljati, če se
pri vrtečem se traku žage kolesca dotikajo pinov vodil.
• Odvijte inbus vijake zgornjih vodilnih zatičev (48).
• Vodilne zatiče (47) potisnite proti žaginemu traku!
m POZOR! Največja dovoljena razdalja med vodil-
nimi zatiči (47) in žaginim trakom (26) znaša 0,5 mm.
(trak žage se ne sme zatikati).
• Ponovno zategnite inbus vijake (48).
• Zgornji valj za trak žage (2) nekajkrat zavrtite v smeri
urinega kazalca.
• Ponovno preverite nastavitev zgornjih vodilnih zati-
čev (47) in jih po potrebi prilagodite.
• Po potrebi ponovno nastavite zgornji oporni ležaj
(46) (8.8.1).
