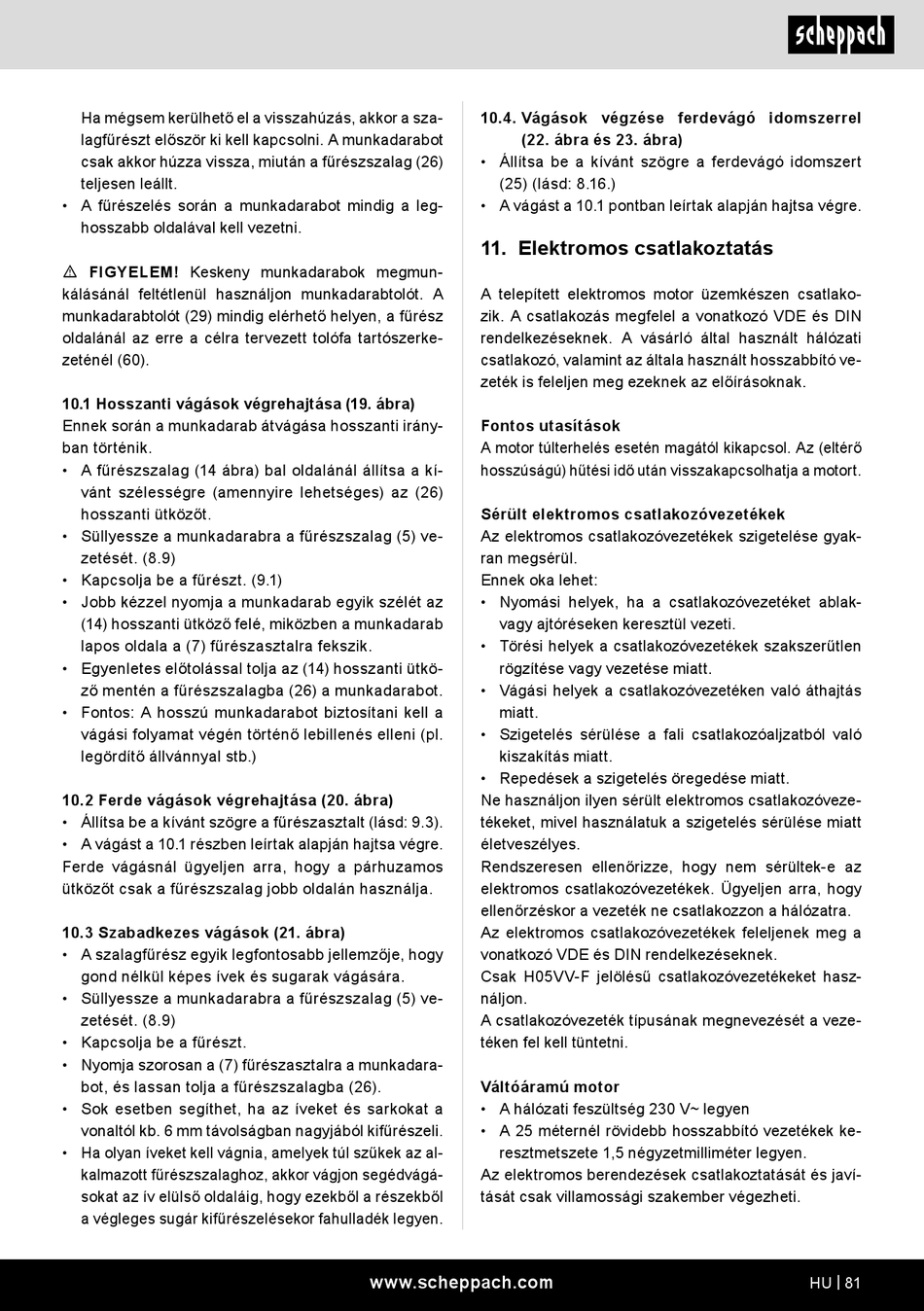

Scheppach HBS30 Originalbetriebsanleitung Seite 81

Ha mégsem kerülhető el a visszahúzás, akkor a sza-
lagfűrészt először ki kell kapcsolni. A munkadarabot
csak akkor húzza vissza, miután a fűrészszalag (26)
teljesen leállt.
• A fűrészelés során a munkadarabot mindig a leg-
hosszabb oldalával kell vezetni.
m FIGYELEM! Keskeny munkadarabok megmun-
kálásánál feltétlenül használjon munkadarabtolót. A
munkadarabtolót (29) mindig elérhető helyen, a fűrész
oldalánál az erre a célra tervezett tolófa tartószerke-
zeténél (60).
10.1 Hosszanti vágások végrehajtása (19. ábra)
Ennek során a munkadarab átvágása hosszanti irány-
ban történik.
• A fűrészszalag (14 ábra) bal oldalánál állítsa a kí-
vánt szélességre (amennyire lehetséges) az (26)
hosszanti ütközőt.
• Süllyessze a munkadarabra a fűrészszalag (5) ve-
zetését. (8.9)
• Kapcsolja be a fűrészt. (9.1)
• Jobb kézzel nyomja a munkadarab egyik szélét az
(14) hosszanti ütköző felé, miközben a munkadarab
lapos oldala a (7) fűrészasztalra fekszik.
• Egyenletes előtolással tolja az (14) hosszanti ütkö-
ző mentén a fűrészszalagba (26) a munkadarabot.
• Fontos: A hosszú munkadarabot biztosítani kell a
vágási folyamat végén történő lebillenés elleni (pl.
legördítő állvánnyal stb.)
10.2 Ferde vágások végrehajtása (20. ábra)
• Állítsa be a kívánt szögre a fűrészasztalt (lásd: 9.3).
• A vágást a 10.1 részben leírtak alapján hajtsa végre.
Ferde vágásnál ügyeljen arra, hogy a párhuzamos
ütközőt csak a fűrészszalag jobb oldalán használja.
10.3 Szabadkezes vágások (21. ábra)
• A szalagfűrész egyik legfontosabb jellemzője, hogy
gond nélkül képes ívek és sugarak vágására.
• Süllyessze a munkadarabra a fűrészszalag (5) ve-
zetését. (8.9)
• Kapcsolja be a fűrészt.
• Nyomja szorosan a (7) fűrészasztalra a munkadara-
bot, és lassan tolja a fűrészszalagba (26).
• Sok esetben segíthet, ha az íveket és sarkokat a
vonaltól kb. 6 mm távolságban nagyjából kifűrészeli.
• Ha olyan íveket kell vágnia, amelyek túl szűkek az al-
kalmazott fűrészszalaghoz, akkor vágjon segédvágá-
sokat az ív elülső oldaláig, hogy ezekből a részekből
a végleges sugár kifűrészelésekor fahulladék legyen.
10.4. Vágások végzése ferdevágó idomszerrel
(22. ábra és 23. ábra)
• Állítsa be a kívánt szögre a ferdevágó idomszert
(25) (lásd: 8.16.)
• A vágást a 10.1 pontban leírtak alapján hajtsa végre.
11. Elektromos csatlakoztatás
A telepített elektromos motor üzemkészen csatlako-
zik. A csatlakozás megfelel a vonatkozó VDE és DIN
rendelkezéseknek. A vásárló által használt hálózati
csatlakozó, valamint az általa használt hosszabbító ve-
zeték is feleljen meg ezeknek az előírásoknak.
Fontos utasítások
A motor túlterhelés esetén magától kikapcsol. Az (eltérő
hosszúságú) hűtési idő után visszakapcsolhatja a motort.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelése gyak-
ran megsérül.
Ennek oka lehet:
• Nyomási helyek, ha a csatlakozóvezetéket ablak-
vagy ajtóréseken keresztül vezeti.
• Törési helyek a csatlakozóvezetékek szakszerűtlen
rögzítése vagy vezetése miatt.
• Vágási helyek a csatlakozóvezetéken való áthajtás
miatt.
• Szigetelés sérülése a fali csatlakozóaljzatból való
kiszakítás miatt.
• Repedések a szigetelés öregedése miatt.
Ne használjon ilyen sérült elektromos csatlakozóveze-
tékeket, mivel használatuk a szigetelés sérülése miatt
életveszélyes.
Rendszeresen ellenőrizze, hogy nem sérültek-e az
elektromos csatlakozóvezetékek. Ügyeljen arra, hogy
ellenőrzéskor a vezeték ne csatlakozzon a hálózatra.
Az elektromos csatlakozóvezetékek feleljenek meg a
vonatkozó VDE és DIN rendelkezéseknek.
Csak H05VV-F jelölésű csatlakozóvezetékeket hasz-
náljon.
A csatlakozóvezeték típusának megnevezését a veze-
téken fel kell tüntetni.
Váltóáramú motor
• A hálózati feszültség 230 V~ legyen
• A 25 méternél rövidebb hosszabbító vezetékek ke-
resztmetszete 1,5 négyzetmilliméter legyen.
Az elektromos berendezések csatlakoztatását és javí-
tását csak villamossági szakember végezheti.
